Sistema di test sulle caratteristiche di disidratazione chimica da stress per mezzi fangosi

Descrizione di prodotto

Sistema di test sulle caratteristiche di disidratazione chimica da stress per mezzi fangosi

ModelloBTU-MCFA-10

Descrizione

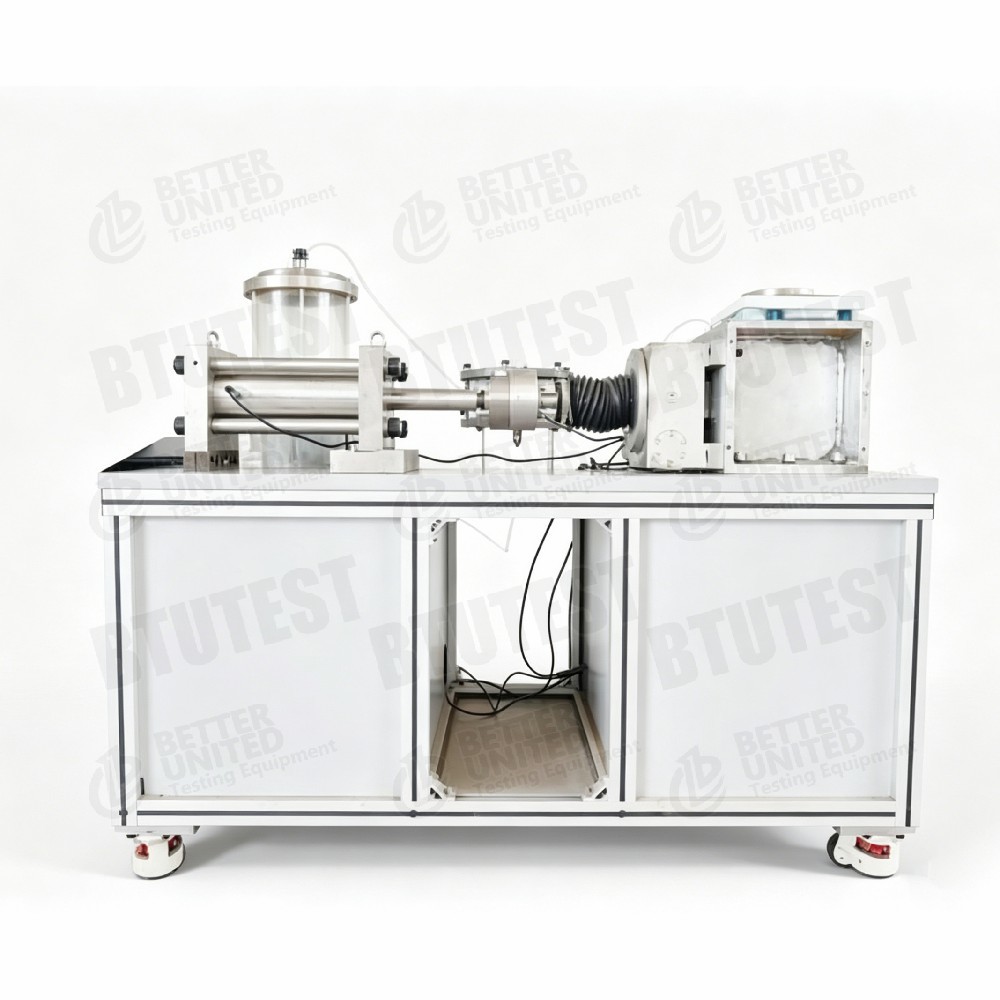

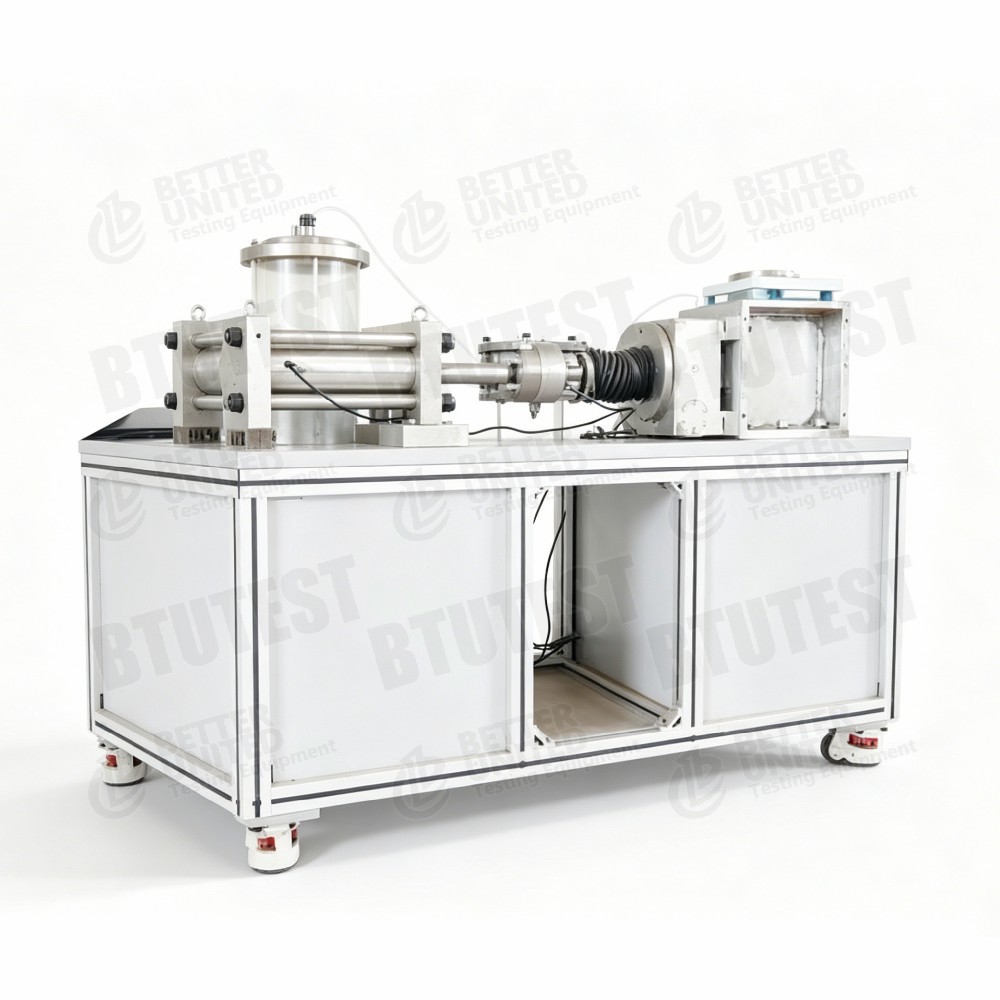

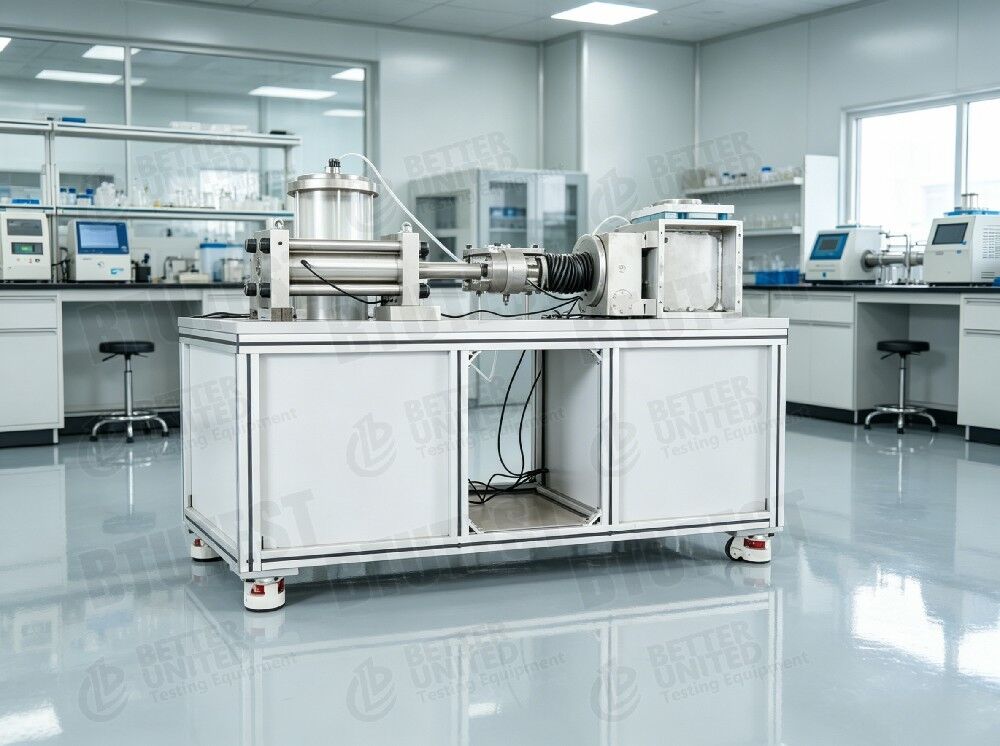

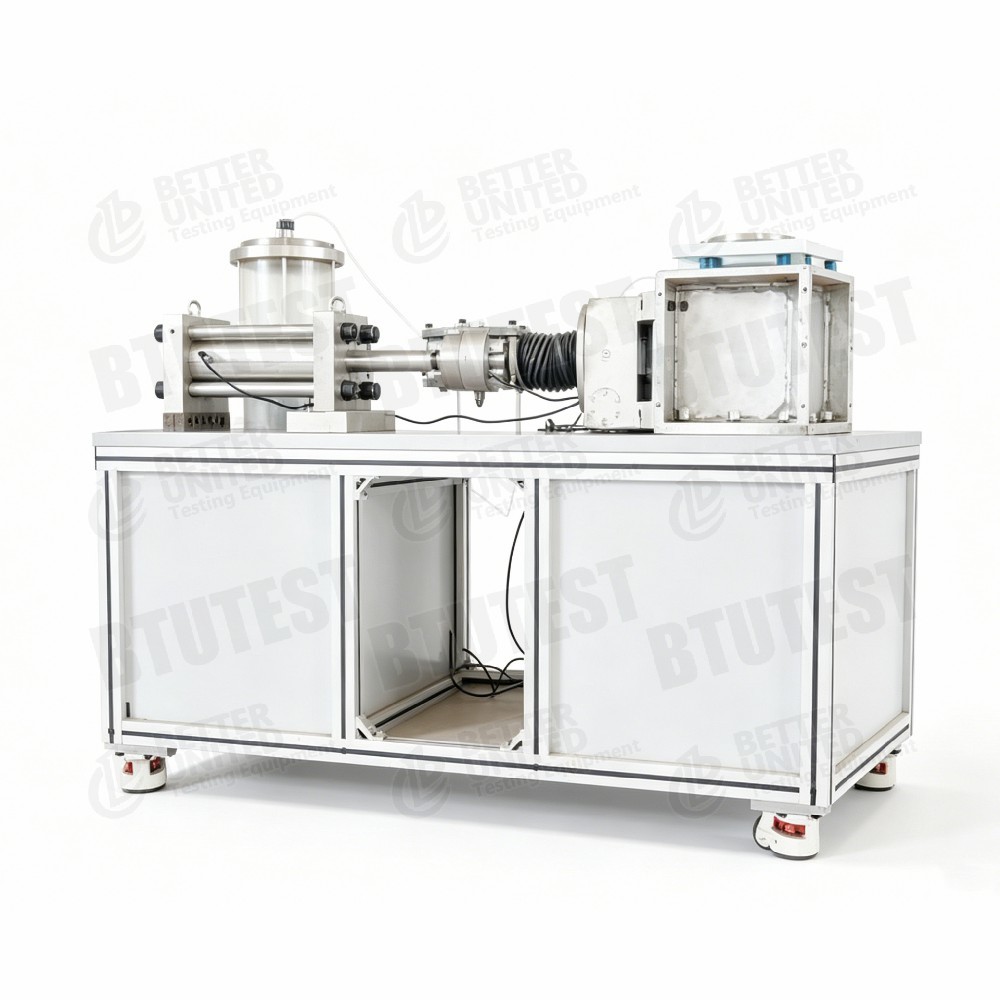

Questa apparecchiatura è asistema di prova delle caratteristiche di disidratazione da stress chimico per mezzi fangosi (apparecchio per prove di disidratazione a pressione dei liquami), modelloBTU-MCFA-10, utilizzato per studiare le caratteristiche di disidratazione di mezzi fangosi come liquami, fanghi e sterili sotto gli effetti combinati della pressione meccanica e del condizionamento chimico. Il sistema è costituito principalmente da un cilindro di alimentazione, un sistema di caricamento dell'alimentazione, una cella di disidratazione, un sistema di caricamento servo, un sistema di misurazione del peso di disidratazione, un sistema di acquisizione dati e il software corrispondente. Funzione principale: simula il processo di separazione solido-liquido di mezzi fangosi sottoposti a filtrazione meccanica e condizionamento chimico.

Standard di prova (internazionali)

• ASTM D1987(Prova di filtrazione fanghi)
• ISO 11370(Trattamento delle acque reflue)
• GB/T cinese 31962(Norme di qualità delle acque reflue per lo scarico nelle fognature comunali)

Questa apparecchiatura è un dispositivo di test specializzato; gli standard applicabili possono fare riferimento alle specifiche di test sulla separazione solido-liquido e sulle prestazioni del filtropressa.

Specifica

Dettaglio

• Design di caricamento a due stadi–
  • Sistema di caricamento dell'alimentazione: compressore d'aria + controller pneumatico di precisione (0‑0,9 MPa), utilizzato per pressurizzare il liquame dal cilindro di alimentazione nella cella di disidratazione.
  • Sistema di servocarico: carico meccanico da 0‑200 kN, applica una pressione assiale (fino a 20 MPa) al mezzo fangoso all'interno della cella di disidratazione.
• Cella di disidratazione– Acciaio inossidabile 304, resistente alla corrosione; diametro interno 80 mm, corsa 100 mm, in grado di resistere ad alta pressione (20 MPa).
• Misurazione del peso della disidratazione– Bilancia ad alta precisione (5000 g/0,01 g) per la misurazione in tempo reale della massa liquida drenata, utilizzata per calcolare il tasso di disidratazione e la rimozione totale dell'acqua.
• Misurazione della pressione interstiziale– Sensore di pressione interstiziale da 0‑20 MPa per monitorare le variazioni della pressione interstiziale dell'acqua all'interno del liquame durante la disidratazione, consentendo un'efficace analisi delle sollecitazioni.
• Fornitura di condizionamento chimico– Il nome del sistema include "stress-chimico", suggerendo che i condizionatori chimici (flocculanti, elettroliti, ecc.) possono essere aggiunti al liquame per studiarne l'effetto sull'efficienza della disidratazione.
• Funzionalità del software– Calibrazione, impostazione parametri, acquisizione dati in tempo reale, esportazione dati (tgd → txt → Excel) per una comoda post‑elaborazione.

Applicazione

• Disidratazione dei fanghi comunali– Simulare la disidratazione dei fanghi sotto pressione meccanica e condizionamento chimico, ottimizzare i parametri del processo di disidratazione.
• Ispessimento degli sterili– Valutare le prestazioni di disidratazione dei liquami degli sterili minerari per l'accatastamento a secco o il riempimento.
• Trattamento dei sedimenti dragati– Prove di disidratazione dei sedimenti dragati fluviali e lacustri.
• Trattamento fanghi di perforazione– Separazione solido-liquido dei fanghi di perforazione di petrolio/gas.
• Studi sul condizionamento chimico– Studiare l'effetto di flocculanti, elettroliti e altri prodotti chimici sull'efficienza di disidratazione dei liquami.
• Simulazione della filtropressa– Fornire parametri di progettazione per filtropressa a piastre e telaio, filtropressa a nastro, ecc.

Vantaggi

• Accoppiamento stress-chimico– Studia contemporaneamente gli effetti della pressione meccanica e del condizionamento chimico sulla disidratazione, simulando da vicino i processi sul campo.
• Elevata forza di carico (200 kN)– In grado di simulare la filtrazione ad alta pressione, con sollecitazione assiale massima di 20 MPa, adatto per materiali difficili da disidratare.
• Misurazione del peso di disidratazione ad alta precisione– Precisione di 0,01 g, monitoraggio accurato del tasso di disidratazione e della rimozione totale dell'acqua.
• Ampio intervallo di velocità di caricamento– 0,00001‑10 mm/min, dalla filtrazione lenta alla compressione rapida.
• Monitoraggio della pressione interstiziale– Comprensione in tempo reale della dissipazione della pressione interna nel liquame per valutare l'efficienza della disidratazione.
• Materiale resistente alla corrosione– Cella di disidratazione in acciaio inossidabile 304, adatta per liquami salini o trattati chimicamente.
• Software automatizzato– Controllo completamente automatico, comoda esportazione dei dati.

Cosa scegliere

Seleziona questo sistema o le configurazioni correlate in base ai requisiti di test:

Flusso del processo

Esempio:Condizionamento chimico dei fanghi urbani + test di disidratazione con filtrazione a pressione

• Preparazione del campione
  • Prendi una certa quantità di liquame grezzo (o fango) e misura il contenuto di acqua iniziale.
  • Aggiungere condizionatori chimici (ad esempio poliacrilammide PAM) secondo il piano di prova e mescolare uniformemente.

• Alimentazione
  • Versare l'impasto liquido condizionato nel cilindro di alimentazione (capacità di 5000 ml).
  • Utilizzare il sistema di caricamento dell'alimentazione (compressore d'aria + controller pneumatico di precisione, 0‑0,9 MPa) per pressurizzare l'impasto liquido nella cella di disidratazione.

• Installazione e sigillatura
  • Assicurarsi che il pistone di tenuta, la valvola di ritegno, il sensore della pressione interstiziale e le linee di drenaggio della cella di disidratazione siano collegati correttamente.
  • Posizionare il sistema di misurazione del peso di disidratazione (bilancia) sotto l'uscita di drenaggio.

• Impostare i parametri di prova
  • Nel software, inserire il diametro interno della cella di disidratazione (80 mm).
  • Imposta la modalità di carico assiale: controllo dello sforzo o controllo dello spostamento.
  • Definire la sequenza di carico: ad esempio, sollecitazione costante 5 MPa per 30 minuti o compressione a velocità costante di 1 mm/min fino alla corsa massima.
  • Condizioni finali impostate: la corsa raggiunge 100 mm o il tasso di disidratazione scende al di sotto di una soglia.

• Inizia la filtrazione
  • Avviare il sistema di caricamento del servo; il pistone assiale si sposta verso il basso per applicare pressione.
  • Il software registra in tempo reale: forza assiale, spostamento assiale, pressione interstiziale, massa liquida drenata (equilibrio).
  • Tracciare le curve di disidratazione: massa drenata in funzione del tempo, pressione dei pori in funzione del tempo, deformazione da sforzo, ecc.

• Fine della prova
  • Si arresta automaticamente quando vengono raggiunte le condizioni preimpostate.
  • Scaricare la pressione, rimuovere il pannello filtrante disidratato, misurare il contenuto finale di acqua.

• Elaborazione dei dati
  • Calcolare la rimozione totale dell'acqua, il tasso di disidratazione e il contenuto di acqua della torta di filtraggio.
  • Analizzare la relazione tra la dissipazione della pressione dei pori e il tasso di disidratazione.
  • Confronta l'efficienza di disidratazione con diversi condizionatori chimici, pressioni e velocità di carico.
  • Esporta i dati (tgd → txt → Excel) e genera un report.

Riepilogo:Il BTU-MCFA-10 è un sistema di test delle caratteristiche di disidratazione chimica da stress per mezzi fangosi, adatto per studiare la disidratazione a pressione di fanghi urbani, sterili, sedimenti dragati e altri liquami. Le caratteristiche principali includono il caricamento a due stadi (alimentazione pneumatica + filtraggio a servopressione), pesatura di disidratazione ad alta precisione, monitoraggio della pressione interstiziale, cella di disidratazione resistente alla corrosione e software completamente automatico. La sollecitazione assiale massima è 20 MPa, la forza di carico 200 kN e il volume del cilindro di alimentazione 5 L. È possibile aggiungere facoltativamente studi di condizionamento chimico per simulare i processi effettivi della filtropressa. La selezione dovrebbe basarsi sulle caratteristiche del materiale, sulla pressione richiesta, sulla necessità di condizionamento chimico e sulle dimensioni della cella di disidratazione.
