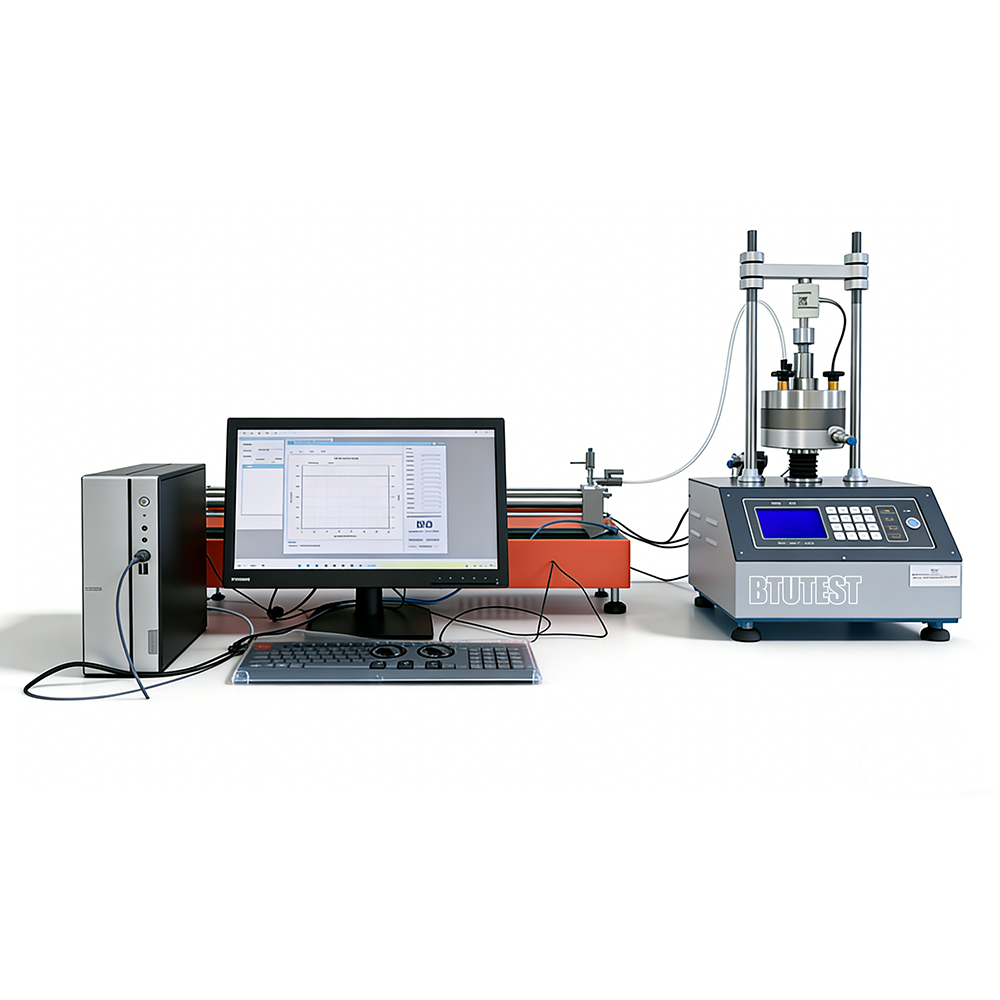

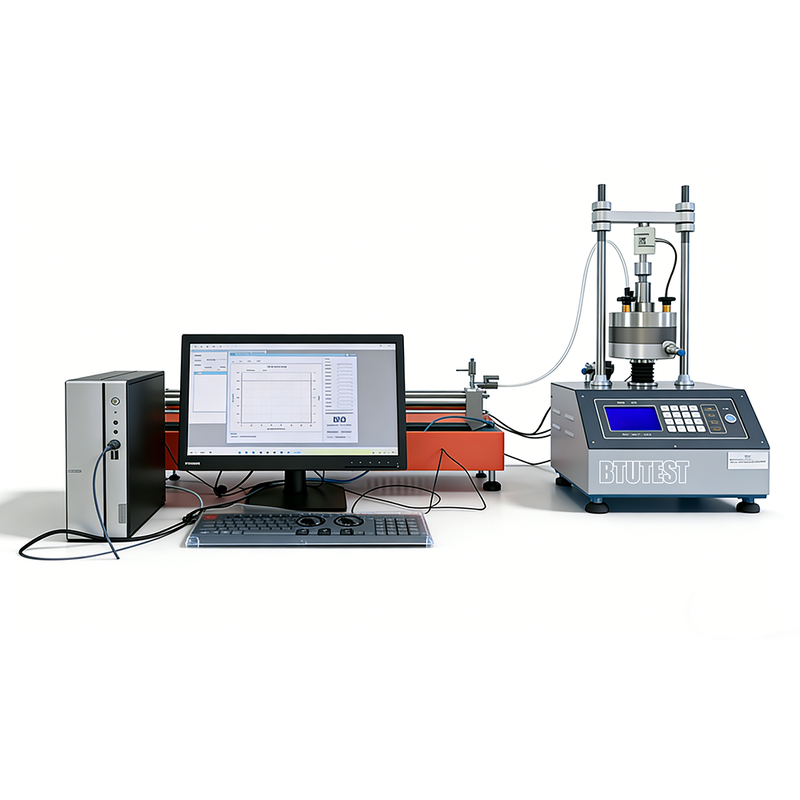

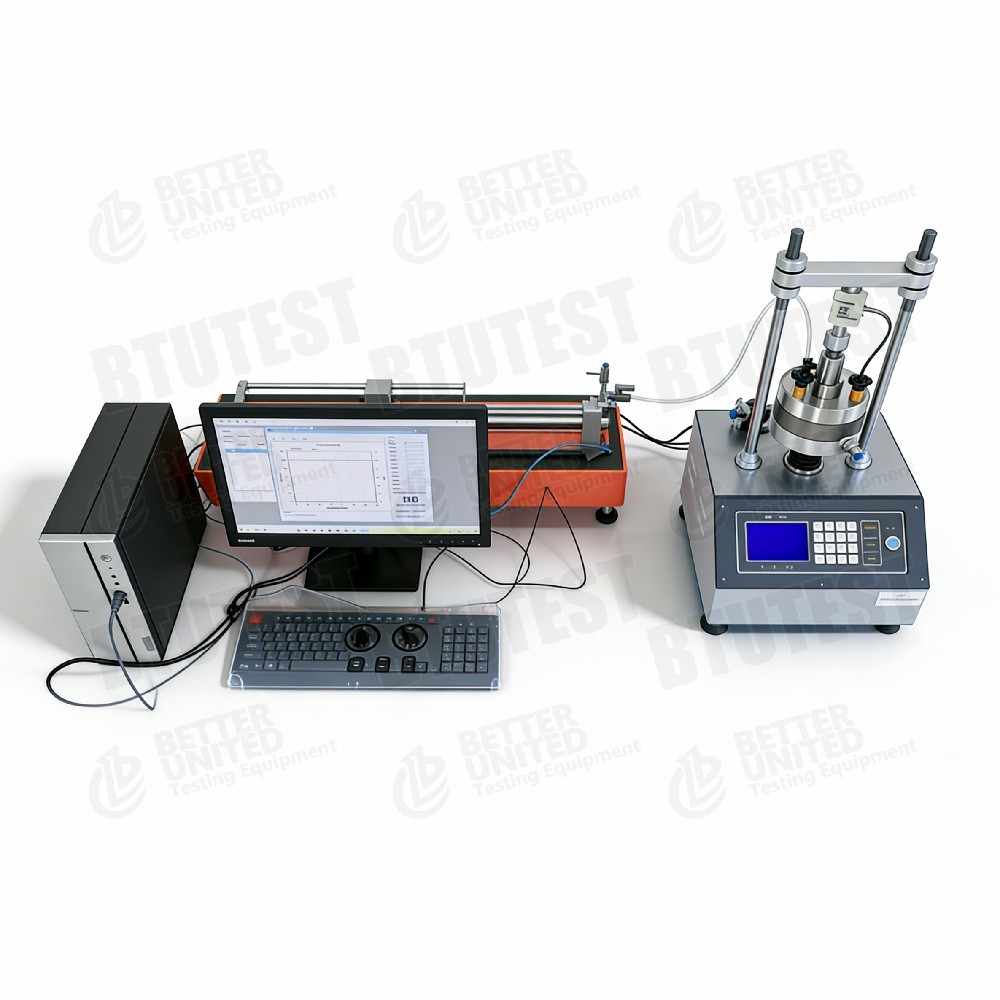

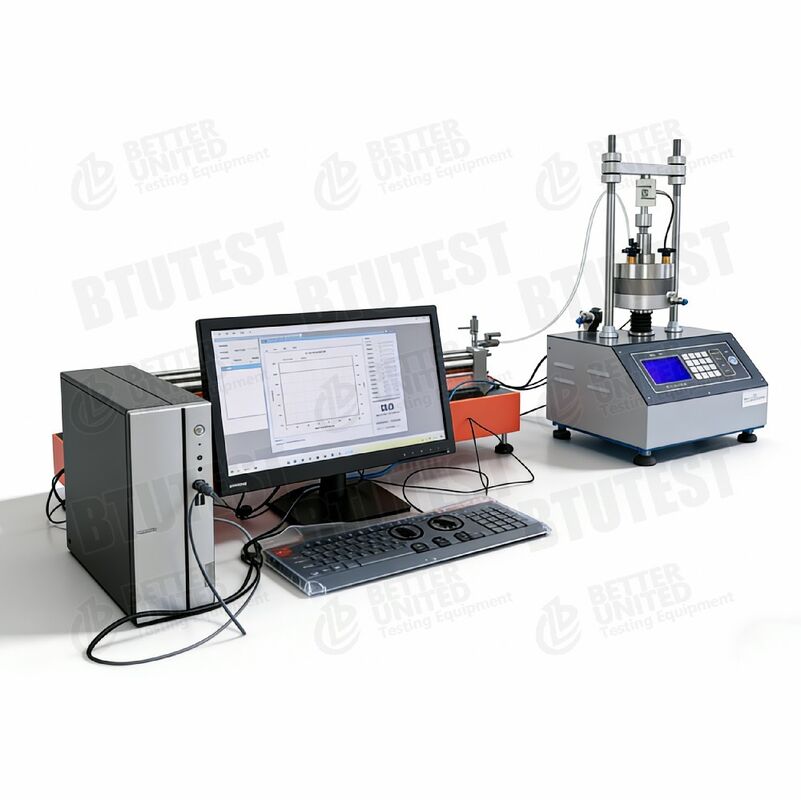

Apparato di consolidamento del carico a deformazione controllata

Descrizione di prodotto

Apparecchi di consolidamento a carico a tensione controllata

ModelloBTU- STC-1S.

Descrizione

Questa attrezzatura è unapparecchi di consolidamento del carico a tensione controllata(tasso costante di deformazione CRS), modelloBTU- STC-1S., utilizzato per eseguire prove di consolidamento del carico a deformazione controllata (CRS) con misurazione della pressione dei pori in tempo reale.

• Dimensioni dei campioni: Φ61,8 × H20 mm e Φ61,8 × H40 mm
• Cornice di carico: forza assiale massima di 10 kN, registratore di dati integrato a 4 canali
• Cella di carico: 0-10 kN, precisione ±0,1% FS
• Sensore di pressione dei pori: 0-3,2 MPa (precisione non indicata, presupposto ±0,1% FS)
• Fornite con software di acquisizione e controllo dei dati basato su computer

Norme di prova (internazionali)

• ASTM D4186(tasso costante di consolidamento del deformazione CRS)
• ASTM D2435(Consolidazione unidimensionale CRS è un metodo derivato)
• ASTM D4546(consolidazione carico-scarico-ricarico)
• ISO 17892-5(test di consolidamento)
• BS 1377-6(test di consolidamento)

L'apparecchiatura può soddisfare i requisiti di queste norme per carico, misurazione dello spostamento, monitoraggio della pressione dei pori, ecc.

Specificità

> Nota: l'intervallo di velocità di caricamento, la corsa di spostamento, ecc., non sono specificati.

Dettaglio

• caricamento a tensione controllata (CRS)- carica il campione ad una velocità di deformazione assiale costante (ad es. 0,01 mm/min), registrando continuamente lo sforzo assiale, la deformazione e la pressione dei pori, ottenendo così rapidamente i parametri di consolidamento (Cv, Cc,Pc, ecc.).
• Due altezze del campione- 20 mm (convenzionale) e 40 mm (più lungo percorso di drenaggio).
• Misurazione della pressione dei pori in tempo reale¢ Monitora la pressione dell'acqua nei pori durante il consolidamento, utile per il calcolo del Cv e dei percorsi di sforzo effettivi.
• Registratore di dati integrato a 4 canali- registra simultaneamente carico assiale, spostamento, pressione dei pori, ecc.
• Forza assiale massima 10 kNCorrisponde a una tensione assiale massima di circa 3,3 MPa (per il campione Ø61,8 mm), adatta alla maggior parte delle prove di consolidamento del suolo.
• Cellule di carico ad alta precisione± 0,1% FS, dati affidabili.
• Software per computer- Controllo di prova completamente automatico, visualizzazione in tempo reale delle curve di sollecitazione-deformazione e di pressione-deformazione dei pori, calcolo automatico dei parametri di consolidamento.

Applicazione

• Test di consolidamento rapidoIl CRS consente di risparmiare tempo rispetto al tradizionale caricamento a tappe, idoneo per i test di lotti.
• Terreni a bassa permeabilitàPer le argille e altri terreni a bassa permeabilità, il CRS fornisce efficacemente coefficienti di consolidamento.
• Analisi dello stress efficaceLa misurazione della pressione dei pori consente di studiare le variazioni di sollecitazione effettive durante il carico.
• Sottogruppi di suolo molle¢ valutare le caratteristiche del consolidamento per la previsione del regolamento.
• Ricerca e insegnamentoLaboratori universitari di meccanica del suolo, istituti di ricerca.

Vantaggi

• Consolidazione rapida del CRS• può risparmiare più dell'80% del tempo di prova rispetto al carico a gradini.
• Misurazione della pressione dei pori in tempo realeFornisce ulteriori informazioni efficaci sullo stress, migliorando la precisione dei calcoli.
• Due altezze del campione¢ flessibilità per diversi scopi di ricerca.
• Registratore di dati integrato¢ altamente integrato, riduce le attrezzature esterne.
• Sensori ad alta precisione- 0,1% FS, soddisfacendo le esigenze di ricerca.
• Software completamente automatico- Controllo automatico, acquisizione, calcolo, riduzione degli errori umani.

Cosa scegliere

Selezionare questa apparecchiatura o confrontarla con altri modelli in base ai requisiti di prova:

Flusso di processo

Esempio:Prova di consolidamento CRS (tasso di deformazione costante)

• Preparazione dei campioni
  • Tagliare il campione non disturbato o rimodellato con un anello Φ61,8×20 mm o 40 mm.
  • Misurare il tenore iniziale di acqua e la densità; se necessario saturare.

• Installazione di esemplari
  • Mettere il campione nella cella di consolidamento (con pietre porose e carta filtrabile), collegare il sensore di pressione dei pori.
  • Installa il sensore di spostamento.
  • Posizionare la cella nel telaio di carico e collegare la cella di carico assiale.

• Impostazione dei parametri di prova
  • Nel software, selezionare il modulo di consolidamento CRS.
  • Impostare una frequenza di deformazione costante (ad esempio 0,01 mm/min).
  • Impostare lo sforzo assiale massimo (ad esempio, il 20%) o la forza assiale massima (10 kN).
  • Impostare l'intervallo di acquisizione dei dati (ad esempio, 1 secondo).

• Inizia il test.
  • Avviare il sistema di carico servo per spingere il pistone verso il basso a velocità costante.
  • Il software registra la forza assiale, lo spostamento assiale, la pressione dei pori e il tempo in tempo reale.
  • Grafica della curva sforzo-deformazione e della curva pressione-deformazione dei pori.

• Condizione di arresto
  • Si ferma automaticamente quando si raggiunge lo sforzo prestabilito o la forza assiale massima.

• Disassemblaggio e pulizia
  • Scaricare, rimuovere il campione, pesare e asciugare per misurare il contenuto finale di acqua.
  • Pulisci la cella di consolidamento e i sensori.

• Trattamento dei dati
  • Sulla base della teoria CRS, il software calcola automaticamente:
    • Coefficiente di consolidamento (Cv) a partire dalla pressione dei pori e dalla velocità di carico
    • Indice di compressione (Cc), indice di rimbalzo (Cs)
    • Pressione di pre-consolidazione (Pc)
    • Coefficiente di permeabilità (k) (indirettamente)
  • Genera un rapporto di prova.

Riassunto:

• BTU- STC-1S.è un apparecchio di consolidamento a carico a tensione controllata per prove di consolidamento rapido CRS, con una forza assiale massima di 10 kN, misurazione della pressione dei pori,e adatto per la determinazione rapida dei parametri di consolidamento dei terreni a grani fini.
