Apparato di consolidamento Rowe

Descrizione di prodotto

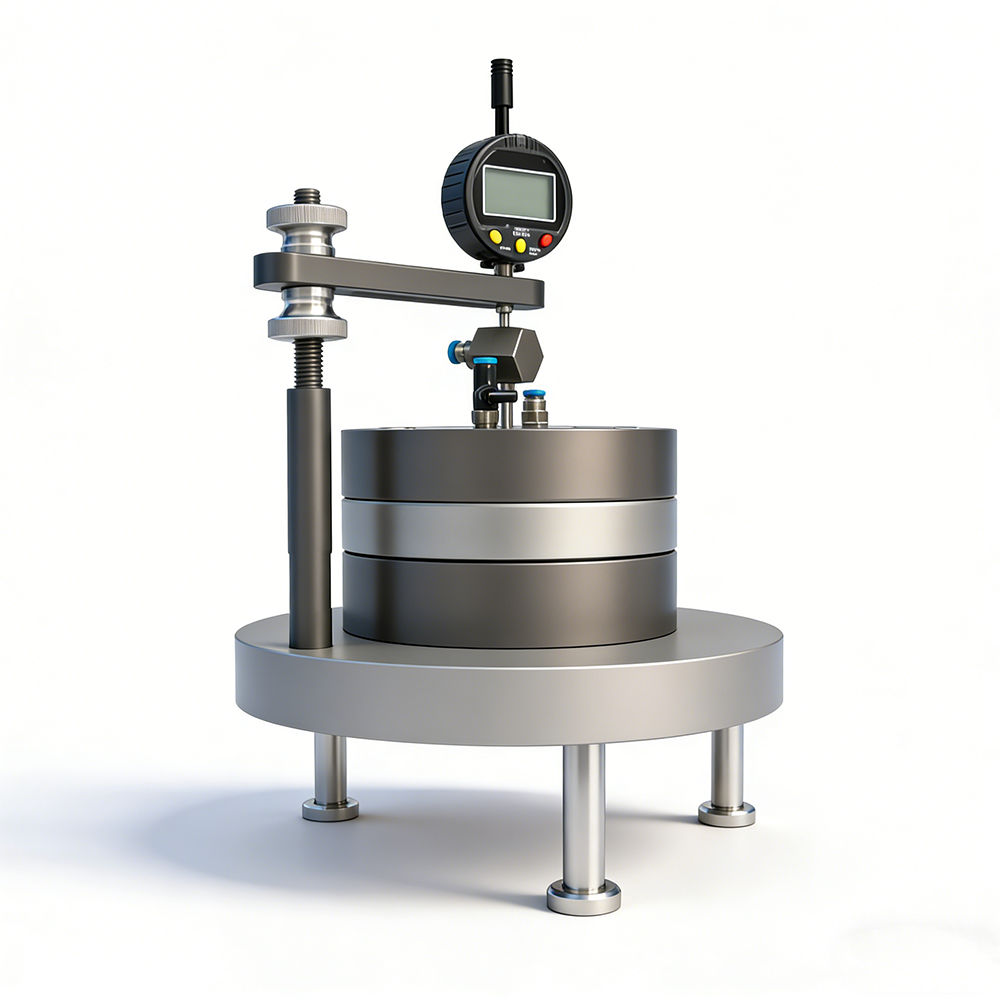

Apparato di consolidamento Rowe

ModelloBTU-RCA-1

Descrizione

Questa apparecchiatura è aApparato di consolidamento di Rowe, modelloBTU-RCA-1, utilizzando una cella di consolidamento di tipo Rowe. Può eseguire vari test di consolidamento, tra cui consolidamento standard (carico-scarico a fasi), CRS (tasso di deformazione costante), CRL (tasso di carico costante), consolidamento di saturazione della contropressione, consolidamento di scorrimento a lungo termine (con misurazione della pressione dei pori in tempo reale) e un modulo opzionale di permeabilità di consolidamento. Caratteristiche principali:

• Dimensioni del campione: Φ61,8 mm (anello tagliente standard)
• La pressione assiale e quella di contropressione sono applicate da regolatori di pressione/volume (2 MPa / 200 cc), precisione ±0,1% FS, controllo tramite microprocessore a circuito chiuso della pressione dell'acqua fino a 1 kPa
• Controller con tastiera a membrana integrata da 16 tasti (non touch), che supporta il controllo della pressione, il controllo del volume, il caricamento lineare, ecc.
• Misurazione e visualizzazione della variazione di volume fino a 1 mm³ (0,001 cc), precisione ±0,01 ml
• Sensore di pressione interstiziale: 2 MPa, precisione ±0,1% FS, risoluzione 1 kPa
• Sensore di spostamento verticale: intervallo 0‑12,7 mm, precisione 0,01 mm, con proprio LCD (selezionabile pollici/mm), pulsante zero, alimentabile tramite batteria a bottone o sistema di acquisizione
• Fornito con software di acquisizione e controllo dati basato su computer (AdvancedGeoLAB‑Rowe Consolidation Software), in grado di saturare la contropressione, consolidare il caricamento a gradini, CRS, CRL, consolidare lo scorrimento a lungo termine con misurazione della pressione dei pori in tempo reale; il modulo di post-elaborazione calcola automaticamente av, Es, Cv, Pc, ecc. e traccia la radice quadrata delle curve temporali, delle curve log-tempo, delle curve e‑p, delle curve e‑lg p, delle curve H‑P, ecc.

Standard di prova (internazionali)

• ASTM D2435(Consolidamento unidimensionale dei terreni)
• ASTM D4186(Tasso costante di consolidamento della deformazione – CRS)
• ASTM D4546(Consolidamento carico-scarico-ricarico)
• ASTM D4767(Compressione triassiale – principio di saturazione della contropressione simile)
• ASTM D5084(Test di permeabilità – corrispondente al modulo permeabilità consolidamento)
• ISO 17892-5(Prova di consolidamento)
• BS 1377‑6(Prova di consolidamento)

L'apparecchiatura può soddisfare i requisiti di questi standard per carico, saturazione della contropressione, misurazione della pressione interstiziale, CRS/CRL, ecc.

Specifica

Dettaglio

• Cella di consolidamento Rowe– Un tipo di consolidadometro a sollecitazione assiale uniforme che applica pressione assiale tramite mezzi idraulici o pneumatici, fornendo una distribuzione più uniforme delle sollecitazioni e un attrito ridotto sulle pareti laterali, adatto per prove di consolidamento ad alta precisione.
• Doppi controller di pressione/volume– Utilizzato per applicare pressione assiale e contropressione (o misurare la pressione interstiziale). Ogni controller è indipendente, con una capacità di volume di 200 cc, risoluzione 0,001 cc, consentendo un controllo preciso delle variazioni di pressione e volume per test di saturazione della contropressione, CRS, CRL e permeabilità.
• Controllo tramite microprocessore a circuito chiuso– Precisione del controllo della pressione dell’acqua fino a 1 kPa, di gran lunga superiore ai consolidamometri convenzionali.
• Misurazione della pressione interstiziale in tempo reale– Monitora continuamente la pressione dell'acqua interstiziale durante il consolidamento, utilizzata per il calcolo Cv nei test CRS e nell'analisi delle sollecitazioni efficaci.
• Misurazione dello spostamento ad alta precisione– Risoluzione di 0,01 mm, con display LCD proprio per una facile calibrazione in loco.
• Test multifunzione– Supporta caricamento a gradini, CRS, CRL, scorrimento, saturazione di contropressione e permeabilità di consolidamento opzionale, tutto in un unico apparecchio.
• Software potente– Controllo del test completamente automatico, visualizzazione della curva in tempo reale, calcolo automatico dei parametri di consolidamento e tracciamento di varie curve standard.
• Modulo opzionale di permeabilità al consolidamento– Consente la misurazione del coefficiente di permeabilità durante il consolidamento per studiare la relazione k‑e.

Applicazione

• Test di consolidamento ad alta precisione– Adatto per lo studio delle caratteristiche di compressione e dei parametri di consolidamento di terreni a grana fine come le argille tenere.
• Consolidamento della saturazione della contropressione– Per terreni a bassa permeabilità, migliora la saturazione per ottenere parametri di consolidamento accurati.
• Consolidamento rapido del CRS– Risparmia tempo di test, adatto per test in batch.
• Crescita a lungo termine– Studia il comportamento di consolidamento secondario dei suoli.
• Giunto consolidamento-permeabilità(facoltativo) – Studia i cambiamenti nella permeabilità durante la compressione.
• Ricerca e insegnamento– Ricerca avanzata di consolidamento nelle università e negli enti di ricerca.

Vantaggi

• Controllo della pressione ad alta precisione– Precisione del controllo della pressione dell'acqua 1 kPa, risoluzione del volume 0,001 cc, di gran lunga superiore ai consolidamometri tradizionali.
• Cella di Rowe– Basso attrito sui fianchi, distribuzione uniforme delle sollecitazioni, risultati più affidabili.
• Doppi controller di pressione/volume– Può applicare pressione assiale, contropressione o misurare la variazione di volume – altamente integrato.
• Molteplici modalità di test– Carico a gradini, CRS, CRL, scorrimento viscoso, saturazione della contropressione, permeabilità (opzionale) – tutto in uno.
• Misurazione della pressione interstiziale in tempo reale– Facilita un’efficace analisi delle sollecitazioni e il calcolo del Cv.
• Software completamente automatico– Controllo, acquisizione, calcolo e tracciamento automatici, riducendo l'errore umano.
• Comodo funzionamento del controller– La tastiera a membrana integrata consente il funzionamento autonomo senza computer.
• Conveniente– Rispetto ai tradizionali sistemi di consolidamento triassiale, il consolidadometro Rowe offre funzionalità simili a costi inferiori.

Cosa scegliere

Seleziona questa attrezzatura o confrontala con altri modelli in base ai requisiti dei test:

Flusso del processo

Esempio:Saturazione della contropressione + test di consolidamento CRS

• Preparazione del campione
  • Tagliare il campione indisturbato o rimodellato utilizzando un anello Ø61,8 mm; altezza tipicamente 20 mm o 40 mm (a seconda dell'altezza della cella).
  • Misurare il contenuto e la densità iniziali dell'acqua.

• Installazione del campione
  • Posizionare il campione nella cella di consolidamento Rowe, con pietre porose e carta da filtro sopra e sotto.
  • Collegare il sensore della pressione interstiziale alla parte inferiore (o superiore) del campione.
  • Collegare il regolatore della pressione assiale e il regolatore della contropressione (se è richiesta la saturazione della contropressione).
  • Installare il sensore di spostamento verticale (azzerarlo).

• Saturazione della contropressione
  • Applicare la contropressione (ad esempio, 200 kPa) tramite il controller della contropressione mentre si applica una piccola sollecitazione efficace (ad esempio, 5 kPa).
  • Monitorare la risposta della pressione interstiziale e calcolare il valore B; quando B ≥ 0,95, la saturazione è completa.

• Imposta i parametri del test CRS
  • Nel software, selezionare “Modulo consolidamento CRS”.
  • Impostare una velocità di deformazione costante (ad esempio, 0,01 mm/min).
  • Impostare la deformazione assiale massima (ad esempio, 20%) o la pressione assiale massima (2 MPa).
  • Impostare l'intervallo di acquisizione dei dati (ad esempio, 1 secondo).

• Avvia il consolidamento CRS
  • Il controller della pressione assiale comprime il campione a una velocità costante.
  • Il software registra la forza assiale, lo spostamento assiale, la pressione interstiziale e il tempo in tempo reale.
  • Traccia la curva sforzo-deformazione e la curva pressione-deformazione dei pori.

• Condizione di arresto
  • Si arresta automaticamente quando viene raggiunta la deformazione preimpostata o la pressione massima.

• Smontaggio e pulizia
  • Scaricare la pressione, rilasciare la contropressione, rimuovere il campione, pesarlo e asciugarlo per misurare il contenuto d'acqua finale.
  • Pulire la cella, le pietre porose e i sensori.

• Elaborazione dei dati
  • Basandosi sulla teoria CRS, il software calcola automaticamente:
    • Coefficiente di consolidamento (Cv) derivante dalla pressione dei pori e dal tasso di carico
    • Indice di compressione (Cc), indice di rimbalzo (Cs)
    • Pressione di preconsolidamento (Pc)
    • Coefficiente di permeabilità (k) (indirettamente)
  • Traccia la curva e‑lg p, la curva Cv‑σ′, ecc.
  • Genera un rapporto di prova.

Per il consolidamento con caricamento graduale: Imposta una sequenza di carico (ad esempio, 25, 50, 100, 200, 400, 800 kPa); ad ogni fase di carico, registrare lo spostamento e la pressione interstiziale nel tempo; il software calcola Cv, av, ecc.
Per il consolidamento del creep: Applicare un carico costante e registrare lo spostamento e la pressione dei pori per un lungo periodo per analizzare il coefficiente di consolidamento secondario Cα.
Per test di permeabilità (opzionale): Dopo il consolidamento o in corrispondenza di uno specifico gradino di carico, chiudere la valvola di drenaggio, applicare una differenza di prevalenza costante, misurare la portata e calcolare il coefficiente di permeabilità.

Riepilogo:L'apparato di consolidamento BTU-RCA-1 Rowe è un dispositivo di test di consolidamento multifunzione ad alta precisione. Utilizza una cella di tipo Rowe e doppi controller di pressione/volume, che supportano saturazione della contropressione, CRS, CRL, carico a gradini, scorrimento e test di permeabilità opzionali. La precisione del controllo della pressione è di 1 kPa, risoluzione del volume 0,001 cc, con software completamente automatico. È adatto per studi avanzati di consolidamento di terreni a grana fine, in particolare per progetti di ricerca che richiedono un'elevata precisione. Prendere nota della pressione massima (2 MPa) e delle dimensioni del provino (solo Ø61,8 mm); se sono necessarie pressioni più elevate o campioni più grandi, è necessario prendere in considerazione altre apparecchiature.
