Apparecchio di consolidamento KO

Descrizione di prodotto

Dispositivo di consolidamento KO

ModelloBTU- STC-KO.

Descrizione

Questa attrezzatura è unApparecchi di consolidamento KO, modelloBTU- STC-KO., utilizzato per determinare lacoefficiente di pressione della terra a riposo (K0)di campioni di suolo di diametro di Ø61,8 mm. La pressione laterale in assenza di deformazioni laterali è misurata con un misuratore di pressione porosa (o sensore di pressione laterale).Esso è utilizzato principalmente per studiare le caratteristiche di compressione del suolo sotto restrizione laterale, che fornisce i valori di K0 per i calcoli di insediamento e l'analisi della pressione della terra.

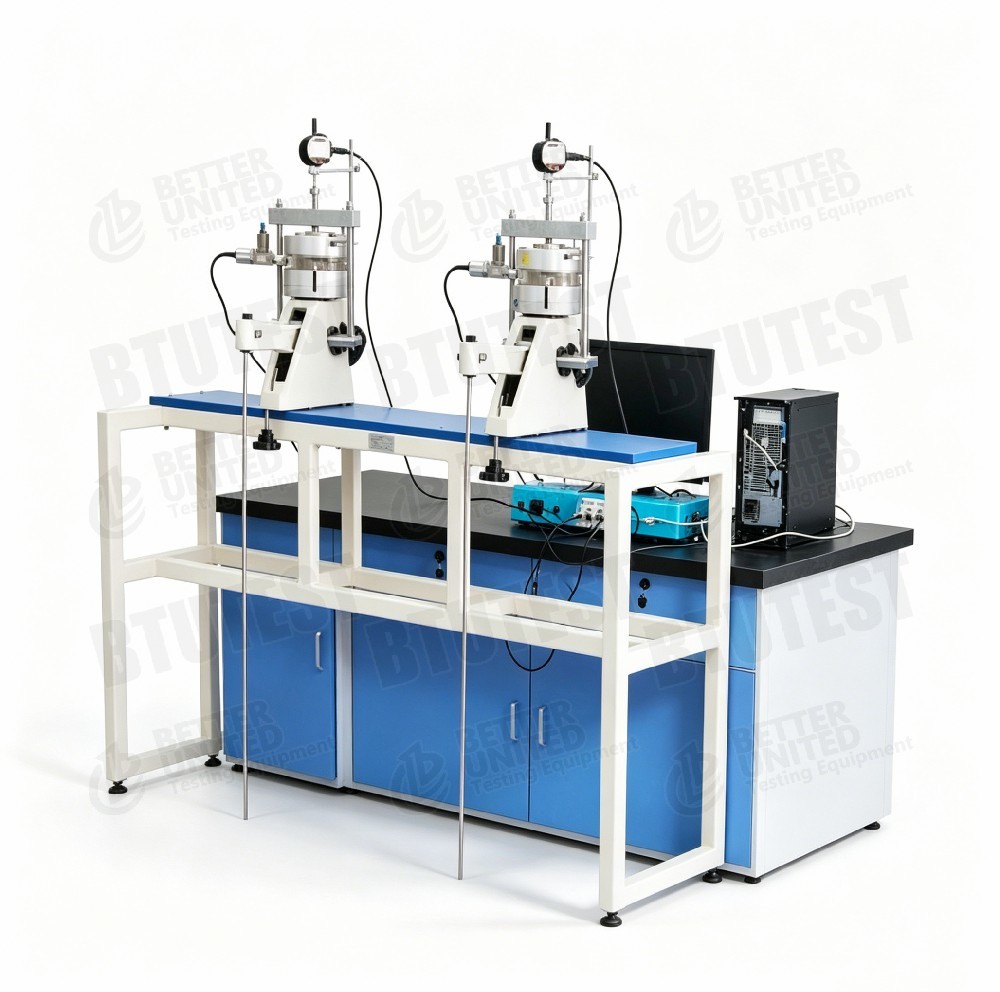

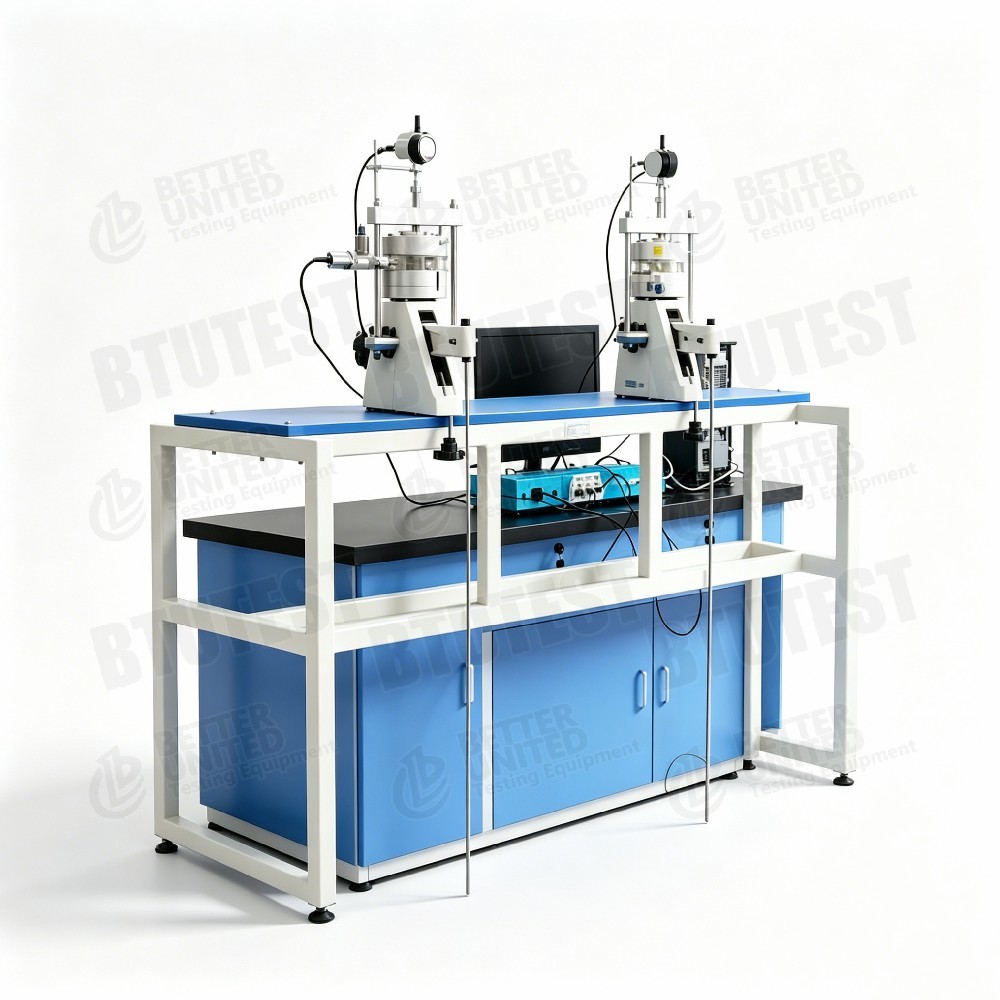

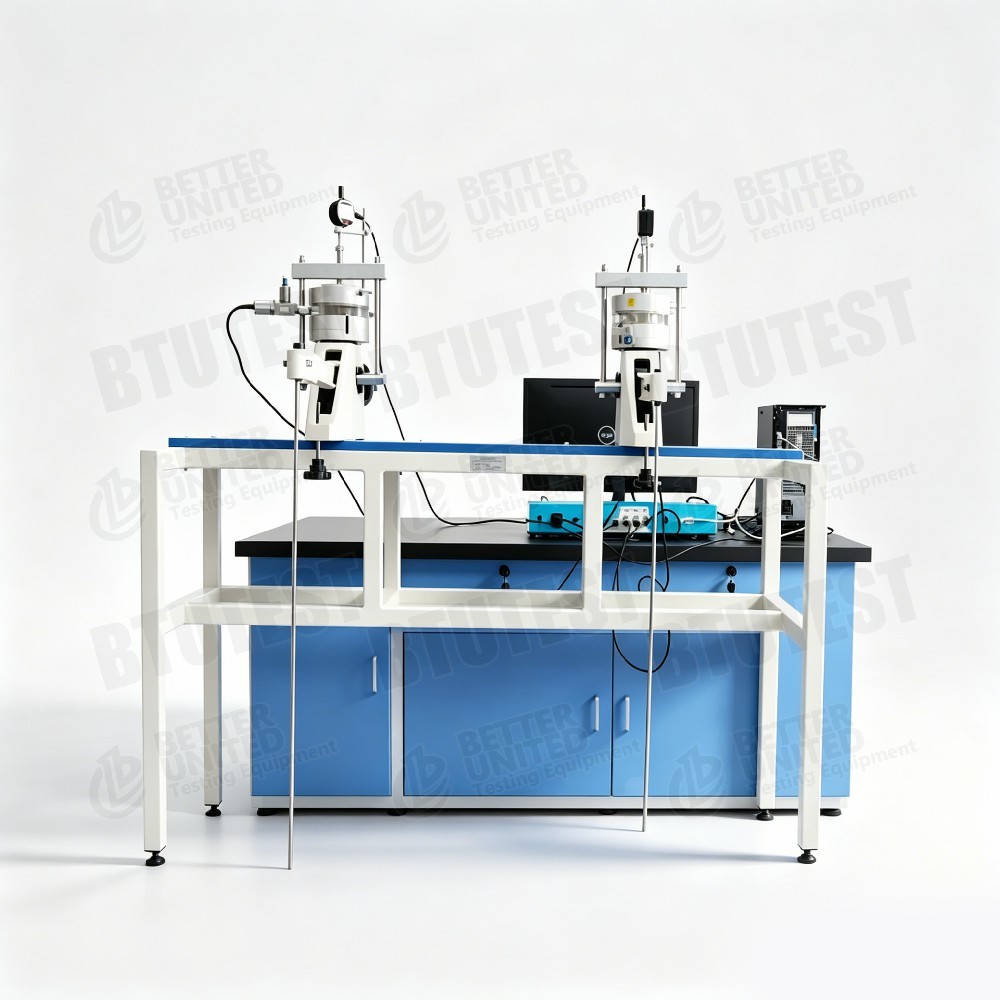

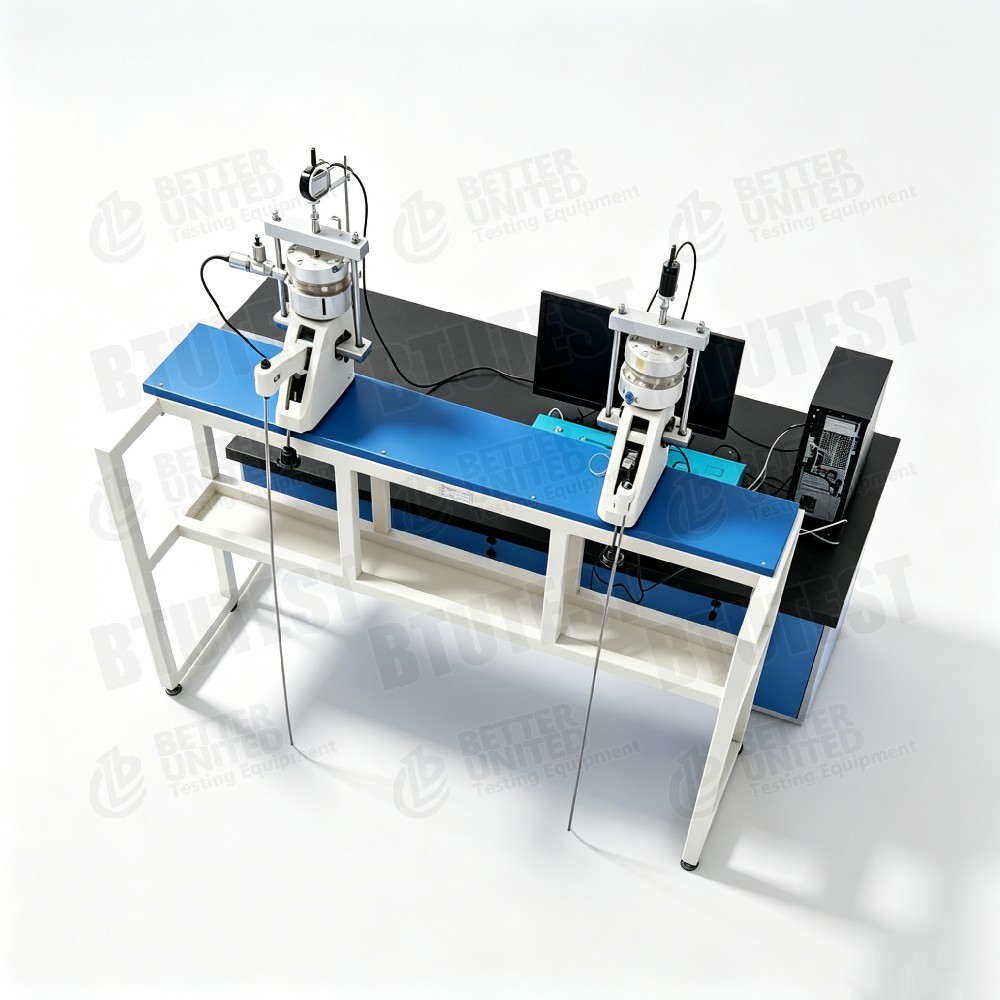

Visualizzazione del sistema: l'apparecchio di consolidamento KO viene utilizzato per determinare il coefficiente di pressione della terra a riposo per campioni di terreno di Ø61,8 mm.La pressione laterale può essere misurata da un misuratore di pressione dei pori.

Norme di prova (internazionali)

• ASTM D2435(Consolidazione unidimensionale K0 condizioni possono essere derivate)
• ASTM D4186(consolidazione del CRS K0 possibile)
• ASTM D4767(compressione triassiale K0 fase di consolidamento)
• ISO 17892-5(test di consolidamento)
• BS 1377-6(test di consolidamento)
• GB/T 50123‐2019 cinese(Normativa per i metodi di prova del suolo ‡ include la prova K0)

L'apparecchiatura può soddisfare i requisiti di queste norme per la misurazione della pressione laterale, del carico assiale, della misurazione dello spostamento, ecc.

Specificità

Nota: lo screenshot non specifica la pressione assiale massima, il metodo di carico (levata/servo), la gamma dei sensori di pressione laterali, l'accuratezza, ecc.

Dettaglio

• Principio di consolidamento K0In caso di frenatura completamente laterale (stressa laterale zero), la pressione assiale viene applicata al campione e la pressione laterale è misurata.
• Dimensione del campioneDiametro 61,8 mm, altezza 40 mm (ratio altezza/diametro ≈0).65, comune per le prove di consolidamento K0).
• Misurazione dello spostamento assiale¢ gamma 12,7 mm, risoluzione 0,01 mm (10 μm), che consente una registrazione di compressione precisa.
• Sigillatura della cella a pressione- Nessuna perdita alla pressione nominale, variazione di volume < 0,20 ml (solo una piccola variazione volumetrica, garantendo la rigidità laterale).
• Misurazione della pressione lateraleL'utilizzo di un misuratore di pressione dei pori (connesso a un sensore di pressione laterale o a un sensore di pressione del liquido).
• Materiali adatti️ terreni a grana fine (argilla, argilla limosa), comunemente utilizzati per la determinazione della K0 del suolo saturo.

Applicazione

• Calcolo del regolamento della fondazioneI valori K0 sono utilizzati per la stima del sedimento di terreni normalmente consolidati e sovrasconsolidati (ad esempio, metodo di prova di consolidamento K0).
• Calcolo della pressione della terraPer calcolare la pressione della terra a riposo su pareti di sostegno, pareti di seminterrato, ecc., è necessario K0.
• Parametri del modello costitutivoFornisce il parametro K0 per modelli come Modified Cam Clay.
• Test di laboratorio- Istituti di ricerca e laboratori universitari di meccanica del suolo.
• Validazione numerica del modelloFornisce i valori K0 di laboratorio per la taratura dei modelli a elementi finiti.

Vantaggi

• Consolidazione K0 specializzata- progettazione dedicata per misurare il coefficiente di pressione della terra a riposo, struttura compatta.
• Misurazione di spostamento ad alta precisione¥ risoluzione di 0,01 mm, soddisfacendo i requisiti di precisione di deformazione del consolidamento.
• Buona tenuta variazione del volume della cella di pressione < 0,20 ml, assicurando un trattenimento laterale (deformazione laterale approssimativa zero).
• Facile da usareLa pressione laterale può essere misurata direttamente con un misuratore di pressione dei pori.
• Dimensioni standard del campioneØ 61,8 mm è una dimensione comune, che facilita la preparazione e il confronto dei campioni.
• CompatibilitàPuò essere utilizzato con vari sistemi di carico (levata, servo, ecc., da fornire separatamente).

Cosa scegliere

Selezionare questa apparecchiatura o confrontarla con altre configurazioni in base ai requisiti di prova:

Flusso di processo

Esempio:Prova di consolidamento standard K0 (carico a gradini, argilla satura)

• Preparazione dei campioni
  • Tagliare campioni di argilla non disturbati o rimodellati con un anello di Ø61,8×40 mm.
  • Saturazione (saturazione sotto vuoto o contro pressione), misurazione del tenore e della densità iniziali di acqua.

• Installazione di esemplari
  • Mettere il campione nella cella di pressione del consolidometro K0, con pietre porose sopra e sotto.
  • Installare il sensore di spostamento assiale (zero it).
  • Collegare il sistema di misurazione della pressione laterale (porometro o sensore di pressione laterale) e depurare la cella di pressione.
  • posizionare la cella di pressione nel telaio di carico (ad esempio, un telaio principale consolidometrico separato).

• Applicare la pressione iniziale del sedile
  • Applicare una piccola pressione assiale (ad esempio 5 kPa) e registrare lo spostamento assiale iniziale e la pressione laterale.

• Impostazione dei parametri di prova
  • Definire la sequenza di carico (ad esempio 25, 50, 100, 200, 400, 800 kPa).
  • La durata di ciascuna fase di carico è in genere di 24 ore o fino a quando il consolidamento non è stabile (variazione dello spostamento < 0,01 mm/ora).
  • Impostare gli intervalli di acquisizione dei dati (ad esempio, 0.1, 1, 10, 60 minuti).

• Inizia il test.
  • Applicare il primo passo di carico assiale.
  • Registra lo spostamento assiale e la pressione laterale in tempo reale.
  • A ogni fase di carico, dopo che lo spostamento assiale si è stabilizzato, registrare la pressione laterale.

• Calcolare K0
  • Per ogni fase di carico, K0 = pressione laterale (σh) / pressione assiale (σv).
  • Grafico K0 vs curva σ_v.

• Fine e smontaggio
  • Dopo la prova, scaricare e rimuovere il campione.
  • Pulisci la cella di pressione e i sensori.

• Trattamento dei dati
  • Calcolare i valori di K0 per ogni fase di carico; prendere la media o analizzare la tendenza.
  • Per i terreni normalmente consolidati, per la verifica può essere utilizzato il K0 ≈ 1 ?? sin φ′ (formula di Jaky).
  • Generare un rapporto di prova.

Se l'apparecchiatura è abbinata a unsistema di carico servo, può eseguire CRS o caricamento automatico a passo con acquisizione di pressione laterale in tempo reale, migliorando l'efficienza.

Riassunto:Il BTU-STC-KO è un apparecchio di consolidamento K0 dedicato per la determinazione del coefficiente di pressione della terra a riposo di campioni di suolo Ø61,8×40 mm.01 mm e una cella a pressione ben sigillata (variazione di volume < 0.20 ml). La pressione laterale è misurata tramite un misuratore di pressione dei pori o un sensore di pressione laterale.e determinazione dei parametri del modello costitutivoSi noti che il sistema di carico (ad esempio, un quadro di carico consolidometrico) deve essere fornito separatamente; se è necessario un carico automatico ad alta precisione, può essere aggiunto un servosistema.L'apparecchio è progettato solo per terreni a grana fine, con dimensioni fisse.
