Apparecchio di compressione automatica non confinata

Descrizione di prodotto

Apparecchi di compressione automatici non confinati

1Descrizione.

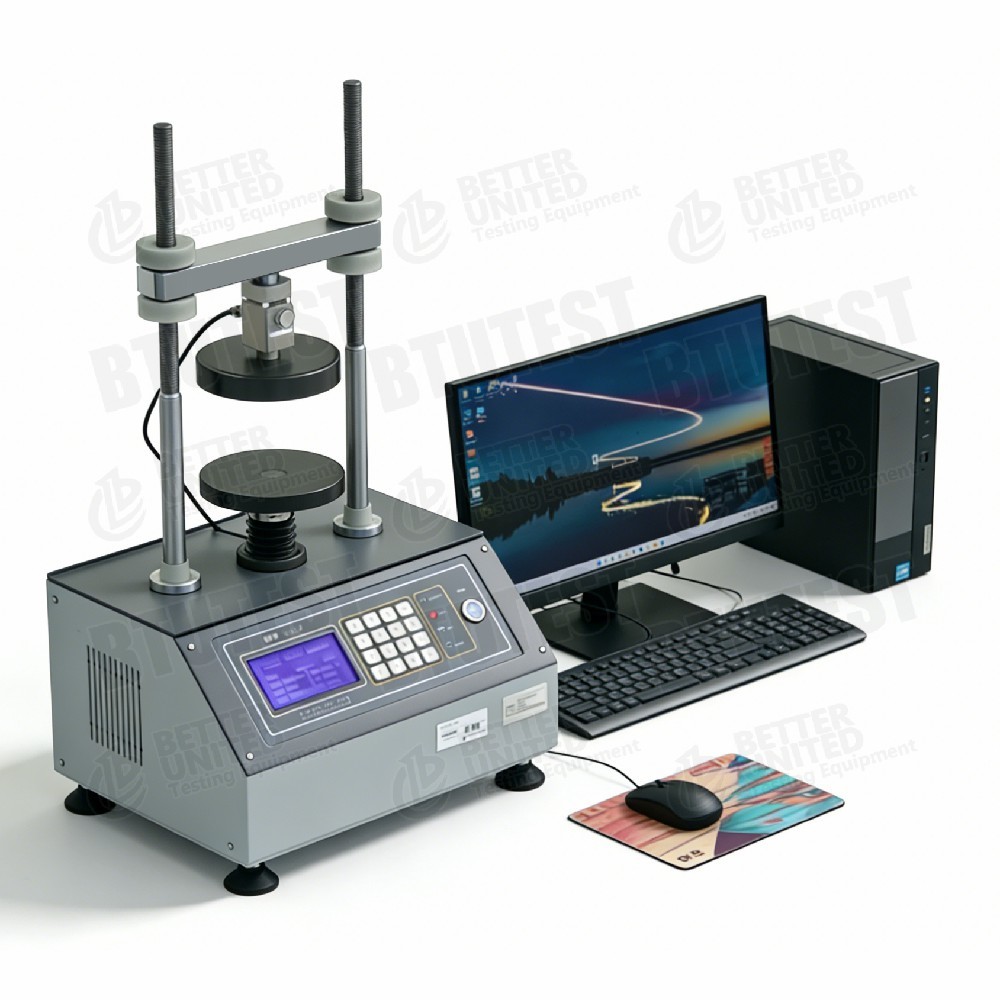

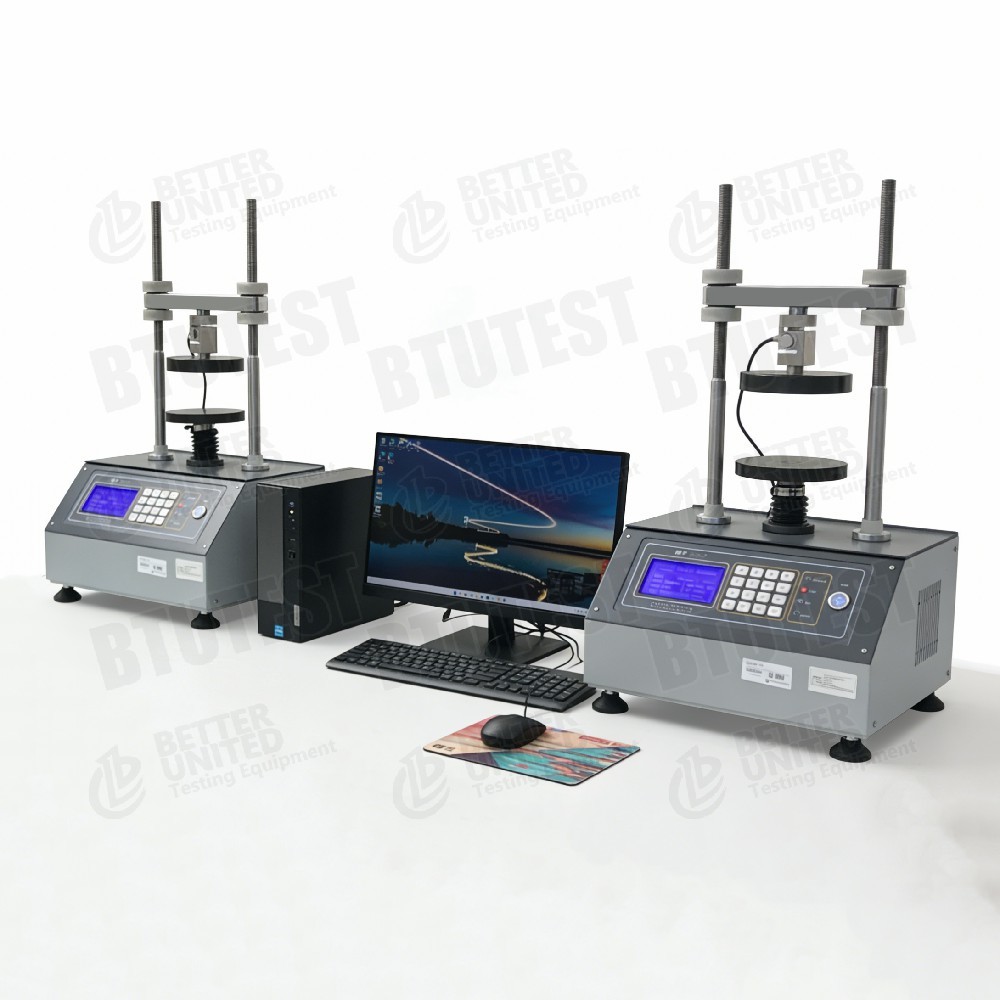

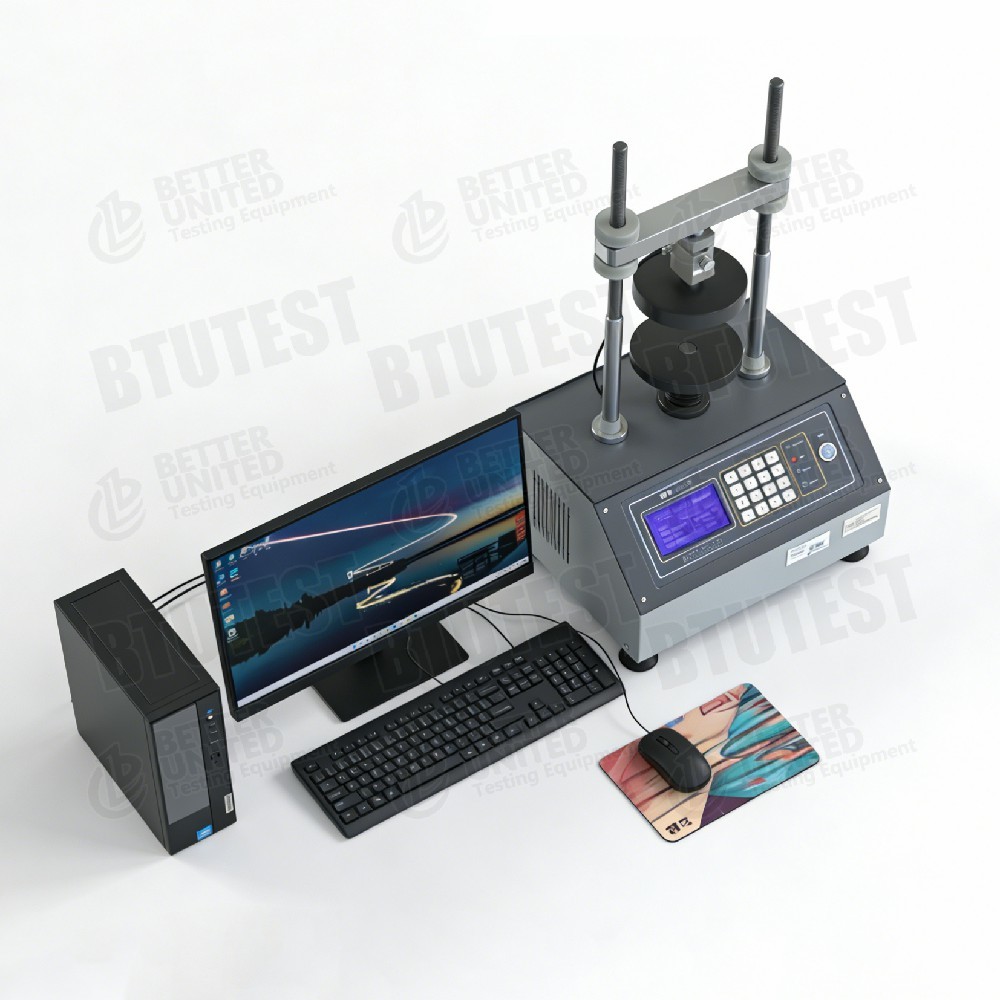

Questa attrezzatura è unApparecchiatura di compressione completamente automatica (BTU- serie WXY), compresi i modelli WXY-1F, WXY-3F e WXY-6F. È utilizzato principalmente per la prova di resistenza alla compressione non confinata nell'ingegneria geotecnica (cioè, prova di compressione uniaxiale senza pressione confinante).L'apparecchio consente un controllo completamente automatico, acquisizione e elaborazione dei dati durante l'intera prova, visualizzazione in tempo reale di varie curve e generazione automatica di tabelle e curve di prova conformi alla norma.

2. Norme di prova

• ASTM D2166 ((Prova di resistenza alla compressione non limitata)
• BS 1377: Parte 7 (British Standard)
• ISO 17892-2 (() Prova di laboratorio geotecnico)
• SL 237-1999 ((Specifica cinese per il controllo del suolo)
• JGS 0523 ((Metodo giapponese di prova del suolo)

3. Specifica (parametro)

4Dettagli (dettagli tecnici)

Io...Dimensione del campione: Max. Ø101 mm × H200 mm, dimensione standard per le prove non confinate.

Io...Intervalli di forza assiale: tre capacità opzionali 10kN, 30kN, 60kN che consentono la selezione di un intervallo di carico appropriato in base alla resistenza del suolo per migliorare la precisione delle misurazioni.

Io...Velocità di taglio: 0,00001 ~ 6 mm/min, ampio intervallo regolabile, supportando sia i test di guasto di tipo creep ultra-lento che le velocità convenzionali (ad esempio, 1 ‰ 2 mm/min) per i test standard.

Io...Funzioni software:

u Controllo completamente automatico della velocità di taglio e del processo di carico

u Acquisizione e visualizzazione in tempo reale dello spostamento, dello stress, dello stress e di altre curve

u Generazione automatica di tabelle e curve conformi alla norma dopo la prova

u Supporta l'esportazione e la stampa dei dati

5Applicazione

Io...Ingegneria stradale e di sottoscala: Determinare la resistenza alla compressione non limitata dei terreni per valutare la capacità di carico

Io...Ingegneria dei pendii e degli scavi: Ottenere forza di taglio non drenata

Io...Valutazione del suolo molle: Controllo della qualità delle argille molli, riempimenti compattati

Io...Confronto dei materiali: prove di confronto di resistenza di diversi terreni stabilizzati (terreni trattati con cemento/calce)

Io...Laboratori didattici: Insegnamento sperimentale di base in meccanica del suolo

6. Vantaggi

Io...Funzionamento completamente automatico: non è necessario intervenire manualmente per la velocità di taglio o la registrazione dei dati, migliorando l'efficienza e la ripetibilità delle prove

Io...Intervalli di carico selezionabili(10/30/60kN): diversi modelli coprono diversi intervalli di resistenza; in alternativa, una singola unità può ospitare più intervalli cambiando i sensori (a seconda della configurazione)

Io...Capacità a velocità ultrabasse: 0,00001 mm/min per lo studio dei processi di guasto o delle caratteristiche di scorrere

Io...Software altamente integrato: dal controllo e dall'acquisizione alla generazione di rapporti tutto in uno, abbassando le barriere operative

Io...Progettazione compatta: più semplice dell'apparecchio triassiale, adatto ai laboratori sul campo o ai test rapidi

7. Cosa scegliere (guida alla selezione)

8. Flusso di processo

1.Preparazione dei campioni→ Preparare un campione di terreno cilindrico di Ø101×H200 mm (non disturbato o rimodellato)

2.Esemplare montato→ Posizionare il campione al centro della piastra inferiore; regolare la piastra superiore in modo che tocchi la superficie del campione (applicare un carico iniziale minimo)

3.Impostazione dei parametri→ Impostare la velocità di taglioe frequenza di acquisizione dei dati nel software

4.Prova di avvio→ Il sistema applica automaticamente carico assiale alla velocità impostata, acquisendo forza assiale e spostamento in tempo reale

5.Monitoraggio dei dati→ Il software traccia in tempo reale la curva sforzo-stressa, la forza assiale contro la curva del tempo, ecc.

6.Determinazione del guasto→ Fermarsi quando una sollecitazione di picco è seguita da un carico continuo fino a una tensione assiale del 15­20% o quando il campione mostra un'evidente insufficienza

7.Trattamento dei risultati→ Calcolare la forza di compressione non limitata qu; se necessario calcolare la forza di taglio non drenata Su = qu/2

8.Prodotto del rapporto→ Il software genera automaticamente tabelle conformi alla norma e curve di sollecitazione; supporta la stampa o l'esportazione
