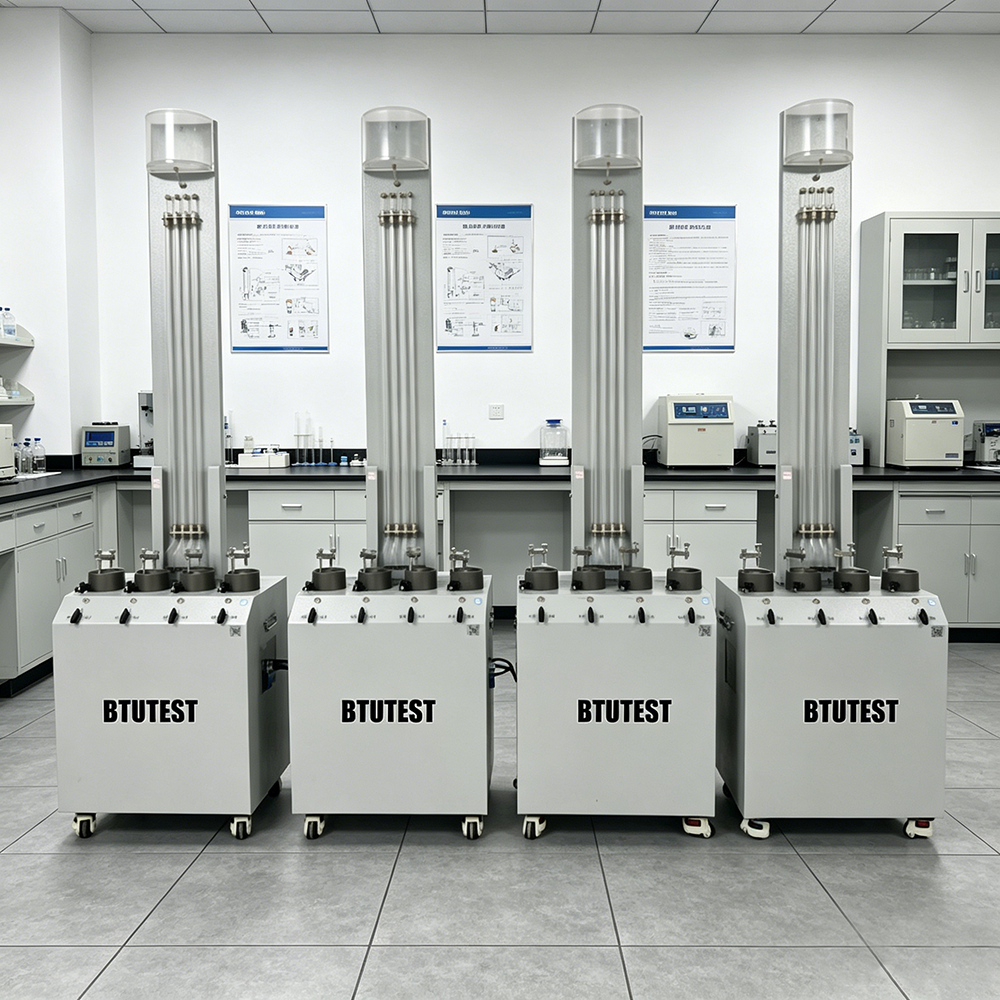

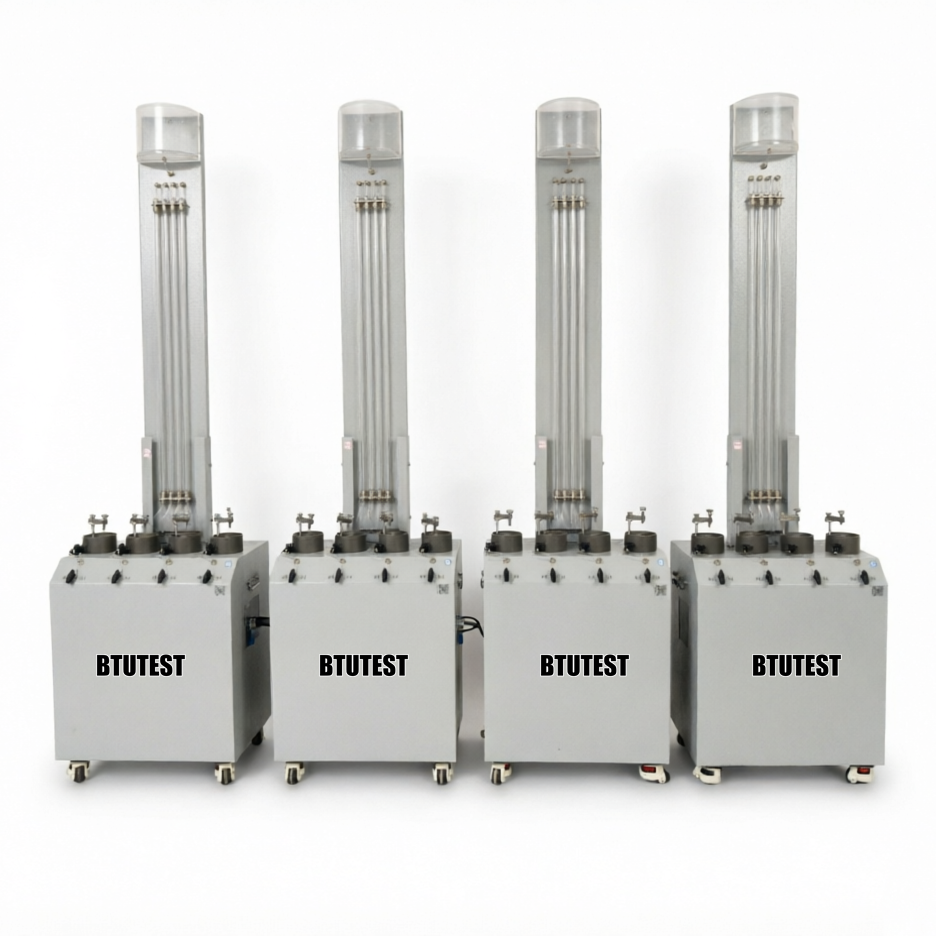

Permeametro a testa cadente intelligente a quattro unità

Descrizione di prodotto

Perimetro intelligente a testa cadente a quattro unità per terreni a grani fini

ModelloBTU- FHP-4

Descrizione

Questa attrezzatura è unperimetro intelligente a testa cadente da quattro unità per terreni a grana fine, modelloBTU- FHP-4, utilizzato per determinare il coefficiente di permeabilità dei terreni a grana fine (argilla, argilla silkosa, argilla e terreni ambientali).che consentono prove simultanee di permeabilità della testa cadente su quattro esemplari, che sostituisce il tradizionale perimetro Tipo 55.

• Testatore del coefficiente di permeabilità completamente automatico
• Diametro del campione 61,8 mm (area 30 cm2)
• Altezza del campione 40 mm (lunghezza del percorso di flusso)
• Area di sezione trasversale del tubo della testa in caduta 0,785 cm2
• Sensore del livello del liquido: gamma 2000 mm testa d'acqua, risoluzione 0,1 mm, precisione ±0,15% FS
• Serbatoio idrico: 6 litri, sigillato per mantenere l'acqua pulita
• Equipaggiato con sistema e software di acquisizione dei dati, visualizzazione in tempo reale dell'altezza della testa d'acqua, dello stato di prova, ecc.
• Interfaccia di comunicazione ad alta velocità con computer; software di monitoraggio delle curve operative in tempo reale, memorizzazione e acquisizione di dati

Norme di prova (internazionali)

• ASTM D5084(Metodo di prova standard per la permeabilità dei terreni √ metodo della testa cadente)
• ASTM D5856(Permeabilità del suolo utilizzando un permeabile flessibile)
• ISO 17892‐11(prova geotecnica  prova di permeabilità)
• BS 1377-6(Prova di permeabilità secondo la norma britannica)
• Cinese SL 237-042(Procedura di prova geotecnica ¢ prova di permeabilità della testa in caduta)
• JGS 0563(norma giapponese di prova di permeabilità)

L'apparecchiatura è adatta per le prove di permeabilità della testa in caduta su terreni a grana fine e può soddisfare i requisiti delle norme di cui sopra per quanto riguarda le dimensioni del campione, la misurazione della testa d'acqua,acquisizione di dati, ecc.

Specificità

Parametro	Specificità
Modello	BTU-FHP-4
Nome dello strumento	Perimetro intelligente a testa cadente da quattro unità per terreni a grano sottile
Struttura	Quattro unità (quattro celle di permeabilità indipendenti)
Diametro del campione	61.8 mm (area 30 cm2)
Altezza del campione	40 mm (lunghezza del percorso di flusso)
Area di sezione trasversale del tubo della testa in caduta	00,785 cm2
Sensore di livello del liquido	Intervallo 2000 mm di testa d'acqua, risoluzione 0,1 mm, precisione ±0,15% FS
Serbatoio idrico	6 L, sigillato
Acquisizione di dati	Sistema e software inclusi; visualizzazione in tempo reale della testa d'acqua, stato di prova
Interfaccia di comunicazione	Interfaccia ad alta velocità
Funzioni software	Monitoraggio in tempo reale delle curve, archiviazione e acquisizione dei dati
Tipologie di suolo applicabili	Terreni argillosi, argillosi, argillosi, terreni ambientali

Dettaglio

• Struttura indipendente a quattro unità- quattro campioni possono essere testati contemporaneamente, migliorando notevolmente l'efficienza; ogni cella permeatrice è indipendente per evitare interferenze.
• Disegnati per terreni a grana fine¢ Diametro del campione 61,8 mm, altezza 40 mm, conforme alle specifiche standard per le prove di permeabilità del suolo a grana fine.
• Metodo della testa in cadutaPer i terreni a bassa permeabilità (k = 10−5 a 10−8 cm/s), calcola il coefficiente di permeabilità sulla base del decadimento della testa d'acqua nel tempo.
• Sensore di livello del liquido ad alta precisione¢ Distanza 2000 mm, risoluzione 0,1 mm, precisione ± 0,15% FS ¢ molto superiore alla lettura manuale.
• Serbatoio di acqua sigillatoCapacità di 6 litri; progettazione sigillata impedisce la contaminazione e l'evaporazione della fonte d'acqua.
• Acquisizione e software completamente automatici- visualizzazione in tempo reale delle curve di decadimento della testa dell'acqua, calcolo automatico del coefficiente di permeabilità, memorizzazione automatica dei dati, riproduzione della curva.
• Sostituisce il tradizionale perimetro tipo 55Il tipo 55 tradizionale è dotato di una sola unità con lettura manuale; questa apparecchiatura è a quattro unità e completamente automatica, migliorando notevolmente l'efficienza e la precisione.
• Chiara applicabilitࢠargilla, argilla argillosa, argilla e terreni ambientali (ad es. terreno contaminato, terreno solidificato/stabilizzato).

Applicazione

• Indagini geotecniche sul sito- Determinare i coefficienti di permeabilità degli strati naturali di suolo a grana fine per l'analisi delle infiltrazioni.
• Ingegneria del riempimento¢ Valutare la permeabilità dei argini, dei fieni e dei sottopiani.
• Geotecnica ambientale- Misurare la permeabilità dei terreni contaminati e dei terreni solidificati/stabilizzati per valutare le prestazioni di barriera.
• Insegnamento e ricerca- laboratori universitari di meccanica del suolo per esperimenti di studenti e test di ricerca.
• Sostituzione delle vecchie attrezzature¢ Miglioramento dei tradizionali perimetri di tipo 55 per una maggiore automazione.

Vantaggi

• Quattro unità ad alta efficienza- quattro campioni testati in una sola prova, quattro volte l'efficienza di un dispositivo a singola unità.
• Misurazione completamente automaticaI sensori di livello del liquido registrano automaticamente le variazioni della testa dell'acqua; il software calcola automaticamente il coefficiente di permeabilità, eliminando gli errori di lettura umani.
• Alta precisioneLa risoluzione della testa dell'acqua è di 0,1 mm, l'accuratezza è dello 0,15% FS, superiore alla lettura manuale (in genere 1 mm).
• Serbatoio di acqua sigillatoPreviene la contaminazione e l'evaporazione dell'acqua, garantendo una qualità stabile dell'acqua.
• Monitoraggio delle curve in tempo realeIl software visualizza in tempo reale le curve della testa dell'acqua rispetto alle curve temporali per una facile valutazione dello stato di prova.
• Immagazzinamento automatico dei datiI dati dei test possono essere esportati per generare facilmente rapporti.
• Ampia applicabilità
• Miglioramento delle attrezzature tradizionaliPiù avanzati e convenienti dei perimetri tipo 55.

Cosa scegliere

Selezionare questa apparecchiatura o confrontarla con altri tipi in base ai requisiti di prova:

Flusso di processo

Esempio:Prova di permeabilità della testa cadente a quattro unità (suolo a grana fine)

• Preparazione dei campioni
  • Tagliare il terreno a grana fine o preparare il campione rimodellato con un anello di taglio di 61,8 mm × 40 mm.
  • Misurare il tenore iniziale di acqua e saturare il campione (in vuoto o immerso nell'acqua).

• Installazione di esemplari
  • Mettere il campione saturo nella cella permeatrica (con una pietra porosa sul fondo) senza lasciare che si verifichino perdite d'aria o di pareti laterali.
  • Montare le quattro celle di permeabilità sulla base delle quattro unità e collegare i tubi di testa in caduta.
  • Collegare il serbatoio dell'acqua e la tubazione, assicurandosi che tutte le connessioni siano sigillate.

• Disariazione e saturazione
  • Aprire la valvola di ingresso dell'acqua per far scorrere l'acqua verso l'alto attraverso il campione, espellendo le bolle d'aria dal campione e dalle linee.
  • Chiudere la valvola di ventilazione per ottenere la piena saturazione del campione.

• Impostazione dei parametri di prova
  • Nel software, input: altezza del campione (40 mm), area del campione (30 cm2), area della sezione trasversale del tubo della testa in caduta (0,785 cm2).
  • Impostare la testa d'acqua iniziale (ad esempio, 1800 mm) e la testa d'acqua finale (ad esempio, 200 mm).
  • Impostare l'intervallo di campionamento (ad esempio, 1 secondo o azionamento automatico).

• Inizia il test.
  • Il software inizia a registrare la testa dell'acqua rispetto al tempo (lettura automatica dal sensore di livello del liquido).
  • Grafico in tempo reale della curva di decadimento della testa dell'acqua (scala semi-log).
  • La prova termina automaticamente quando la testa dell'acqua scende al valore finale (o può essere interrotta manualmente).

• Registrazione e calcolo dei dati
  • Il software registra automaticamente i dati relativi alla quota d'acqua e al tempo.
  • Calcola il coefficiente di permeabilità utilizzando la formula della testa in caduta:
    e a = area di sezione trasversale del tubo della testa in caduta, L = altezza del campione, A = area del campione, t = intervallo di tempo, h1 e h2 sono le corrispondenti teste d'acqua.
  • Valori k multipli possono essere calcolati su intervalli di tempo diversi e mediati.

• Pulizia
  • Dopo la prova, chiudere l'entrata dell'acqua e rimuovere il campione.
  • Pulisci le celle permeabili, i tubi e il serbatoio dell'acqua.

Riassunto:Il BTU-FHP-4 è un perimetro intelligente a testa cadente a quattro unità progettato specificamente per terreni a grano sottile come fango, argilla e argilla silkosa.Dispone di un sensore di livello del liquido ad alta precisione (0.1 mm di risoluzione), software completamente automatico, visualizzazione in tempo reale della curva della testa dell'acqua e calcolo automatico del coefficiente di permeabilità,sostituisce il tradizionale perimetro tipo 55 e migliora notevolmente l'efficienza e la precisione. È adatto per indagini geotecniche sul sito, ingegneria di riempimento, geotecnica ambientale e altri campi.Si noti che questa attrezzatura non è adatta per terreni a grana grossolana (che richiedono un perimetro di testa costante) ed è destinata ad uso di laboratorio.
