Permeometro automatico a testa variabile a doppio gruppo

Descrizione di prodotto

Descrizione

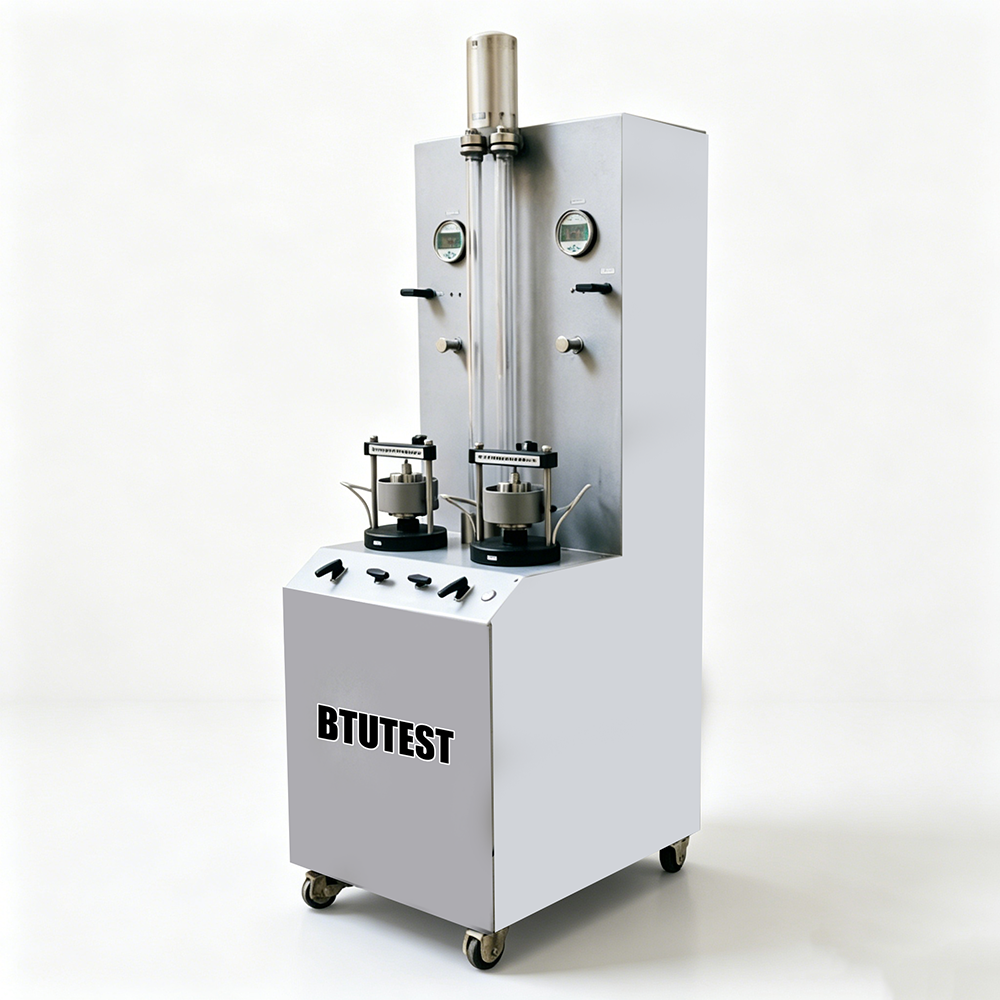

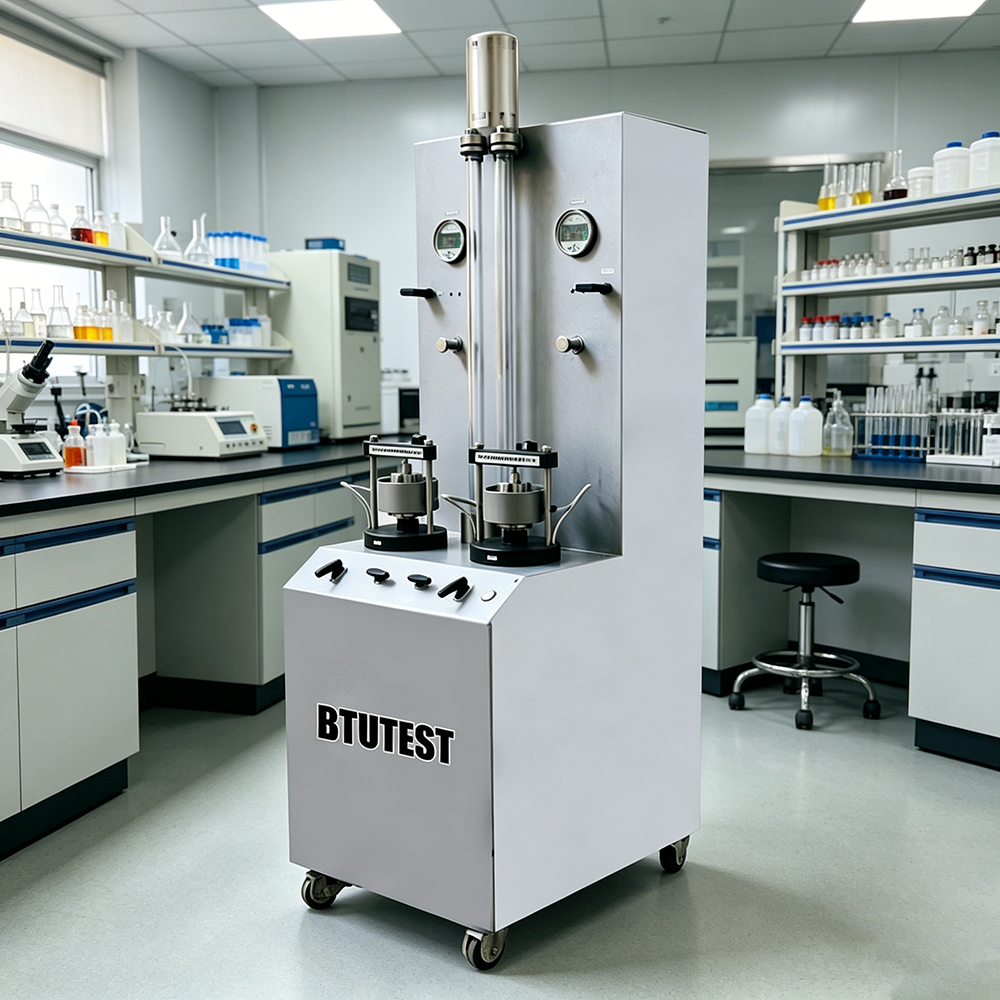

Il permeametro automatico a testa variabile a doppio gruppo BTU-STC-2AP è un apparecchio da laboratorio che integra test di consolidamento e permeabilità. Può applicare contemporaneamente la pressione di consolidamento e la pressione di infiltrazione, misurando il coefficiente di permeabilità dei campioni di terreno utilizzando il metodo della prevalenza variabile. Lo strumento include un'unità di acquisizione AD multicanale a 16 bit integrata e un software dedicato di acquisizione ed elaborazione dei dati, che consente la misurazione automatizzata delle variazioni del livello dell'acqua e della deformazione del consolidamento. È adatto per studi di permeabilità di terreni a grana fine e alcuni terreni a grana grossa.

Standard di prova

• ASTM D5084(Metodi di prova standard per la misurazione della conduttività idraulica dei terreni utilizzando la prevalenza variabile)
• ASTM D2435(Metodi di prova standard per le proprietà di consolidamento unidimensionali dei terreni)
• ISO 17892‑11(Prove di laboratorio geotecniche – Determinazione della permeabilità)
• GB/T50123‑2019(Norma per il metodo di prova geotecnica – Prove di permeabilità a testa variabile e consolidamento)

Specifica

Dettaglio

• Sistema di applicazione della pressione di consolidamento: Composto da regolatore di pressione, manometro digitale LCD, pistone di pressione del cilindro, cilindro, cuscinetto lineare, set di valvole a sfera e telaio di reazione - consente un controllo preciso della pressione di consolidamento.
• Cella di permeabilità: Include anello tagliente, pietre porose superiori/inferiori, tappo a pressione, anello di guida, anello di tenuta, anello di bloccaggio, viti di fissaggio, base della cella e raccordi a collegamento rapido: struttura completa con buona tenuta.
• Sistema di applicazione della pressione di permeabilità: Utilizza un regolatore di pressione, un tubo permeametro di conversione aria-acqua, un manometro digitale LCD e un set di valvole a sfera per fornire una pressione di infiltrazione stabile e controllabile.
• Base dello strumento: Realizzato in lamiera pressopiegata, integra cella di permeabilità, telaio di carico e cilindro; il pannello frontale è dotato di 6 gruppi valvola a sfera, pulsante di accensione, ecc.
• Misurazione del livello dell'acqua: Un sensore di variazione del volume (o sensore di pressione differenziale) misura le variazioni del livello dell'acqua con un intervallo di 0–40 cm e una precisione di 0,1 cm.
• Visualizzazione e controllo: Il pannello include display digitali LCD di precisione, tubo di misurazione della conversione aria-acqua, regolatore di pressione e serbatoio di alimentazione dell'acqua.
• Acquisizione dati: L'unità di acquisizione AD a 16 bit integrata si collega a un computer tramite USB, acquisendo contemporaneamente 2 canali di spostamento e 2 canali di segnali di variazione del volume.
• Design a basso consumo: Alimentazione 24 V CC, ≤24 W – adatta per test di lunga durata.
• Accessorio opzionale: Sensore di spostamento verticale (0‑12,7 mm, precisione ±0,01 mm) per misurare la deformazione del consolidamento.

Applicazione

• Determinazione del coefficiente di permeabilità del carico variabile per terreni a grana fine (argille, limi) e alcuni terreni sabbiosi
• Prove combinate consolidamento-permeabilità per studiare l'effetto della pressione sulla permeabilità
• Valutazione delle caratteristiche di infiltrazione per nuclei di dighe in terra, massicciate stradali e materiali impermeabili
• Insegnamento e ricerca automatizzati in laboratori geotecnici universitari e istituzionali
• Ottenimento dei parametri di permeabilità degli strati di terreno nelle indagini geotecniche di sito

Vantaggi

• Design a doppio modulo: Testa due campioni contemporaneamente, migliorando l'efficienza e risparmiando tempo.
• Consolidamento integrato + permeabilità: Consente l'applicazione della pressione di consolidamento per simulare le condizioni di stress in situ prima del test di permeabilità – più rappresentativo delle condizioni effettive sul campo.
• Altamente automatizzato: L'unità di acquisizione integrata e il software registrano automaticamente i cambiamenti del livello dell'acqua e la deformazione del consolidamento, riducendo l'errore umano.
• Ampio intervallo di misurazione del livello dell'acqua: 0–40 cm con precisione di 0,1 cm – soddisfa i requisiti variabili del test della testa.
• Controllo preciso della pressione: Utilizza manometri digitali LCD, regolatori di pressione e bombole: pressione di consolidamento fino a 800 kPa, pressione di permeabilità fino a 200 kPa.
• Bassa potenza e sicurezza: Alimentazione a 24 V CC, basso consumo energetico – adatto per operazioni di laboratorio a lungo termine.
• Opzioni flessibili: Sensori di spostamento opzionali ad alta precisione per la misurazione simultanea della compressione di consolidamento.

Cosa scegliere

Flusso del processo

• Preparazione del campione: Preparare un campione di terreno di φ61,8 mm × 40 mm (o 20 mm) secondo le procedure standard.
• Installazione del campione: Posizionare il campione nella cella di permeabilità (anello tagliente + pietre porose superiori/inferiori), installare i componenti di tenuta e serrare.
• Connessione al sistema: Collegare il sistema di pressione di consolidamento, il sistema di pressione di permeabilità, il sensore del livello dell'acqua e il sensore di spostamento opzionale.
• Applicare una pressione di consolidamento: Impostare la pressione di consolidamento desiderata (0–800 kPa) utilizzando il regolatore di pressione; consentire al provino di consolidarsi alla pressione specificata, registrando la compressione.
• Applicare la pressione di permeabilità: Dopo che il consolidamento si è stabilizzato, impostare la pressione di permeabilità (0–200 kPa) e avviare il test di permeabilità a testa variabile.
• Acquisizione dati: Il software registra automaticamente la caduta del livello dell'acqua (o le letture del sensore di variazione del volume) rispetto al tempo e, facoltativamente, registra le variazioni di spostamento.
• Calcolare il coefficiente di permeabilità: Il software calcola automaticamente il coefficiente di permeabilità utilizzando la formula della prevalenza variabile.
• Genera rapporto: produrre un rapporto di prova comprendente le curve livello dell'acqua nel tempo, i risultati dei coefficienti di permeabilità e i dati sulla deformazione del consolidamento.
