Apparecchio automatico di taglio diretto insaturo

Descrizione di prodotto

Dispositivi di taglio diretto non saturi completamente automatici

Descrizione

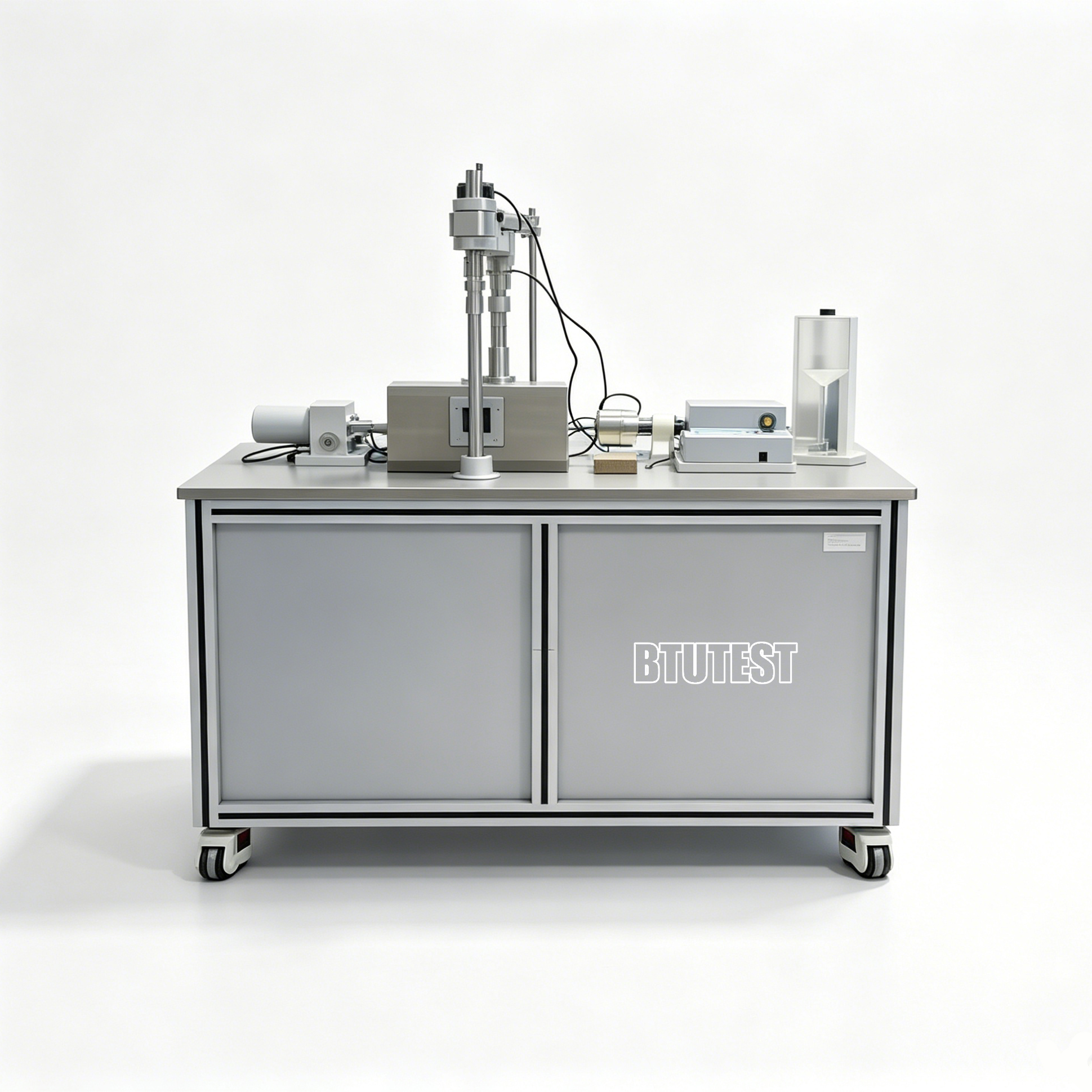

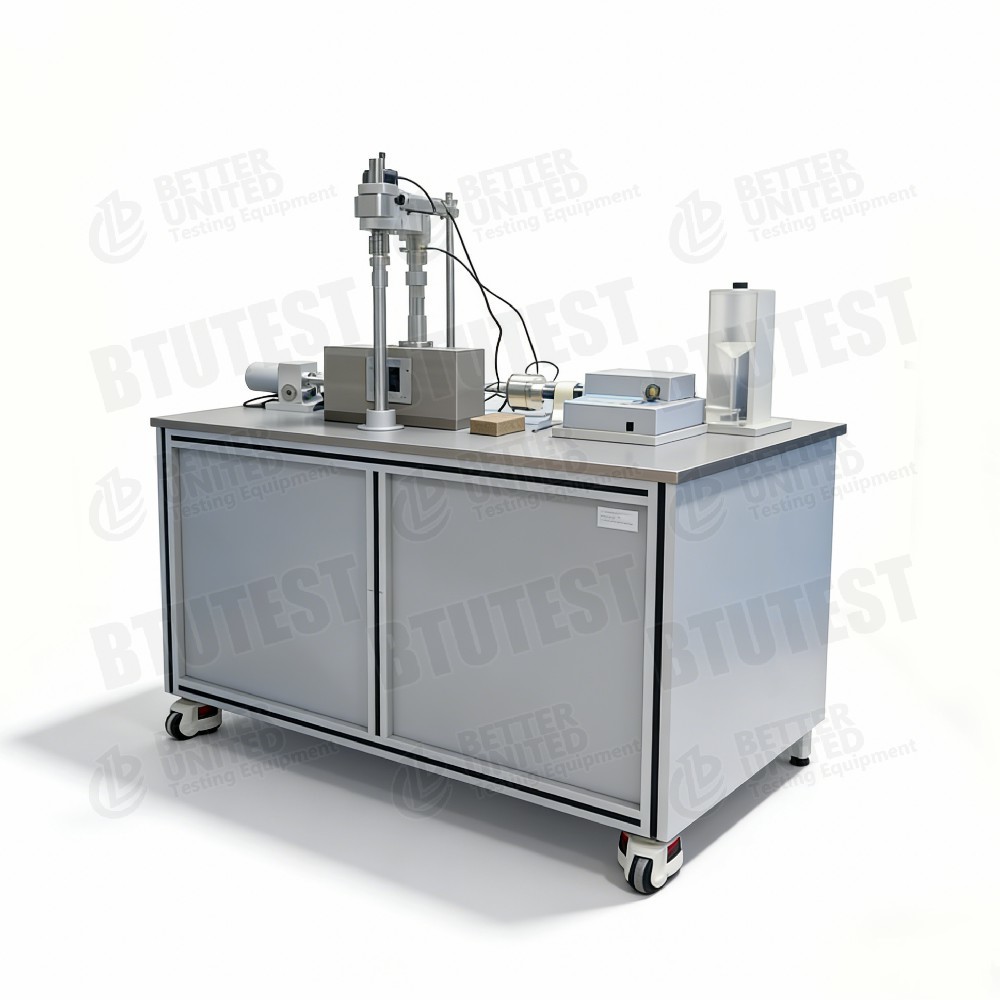

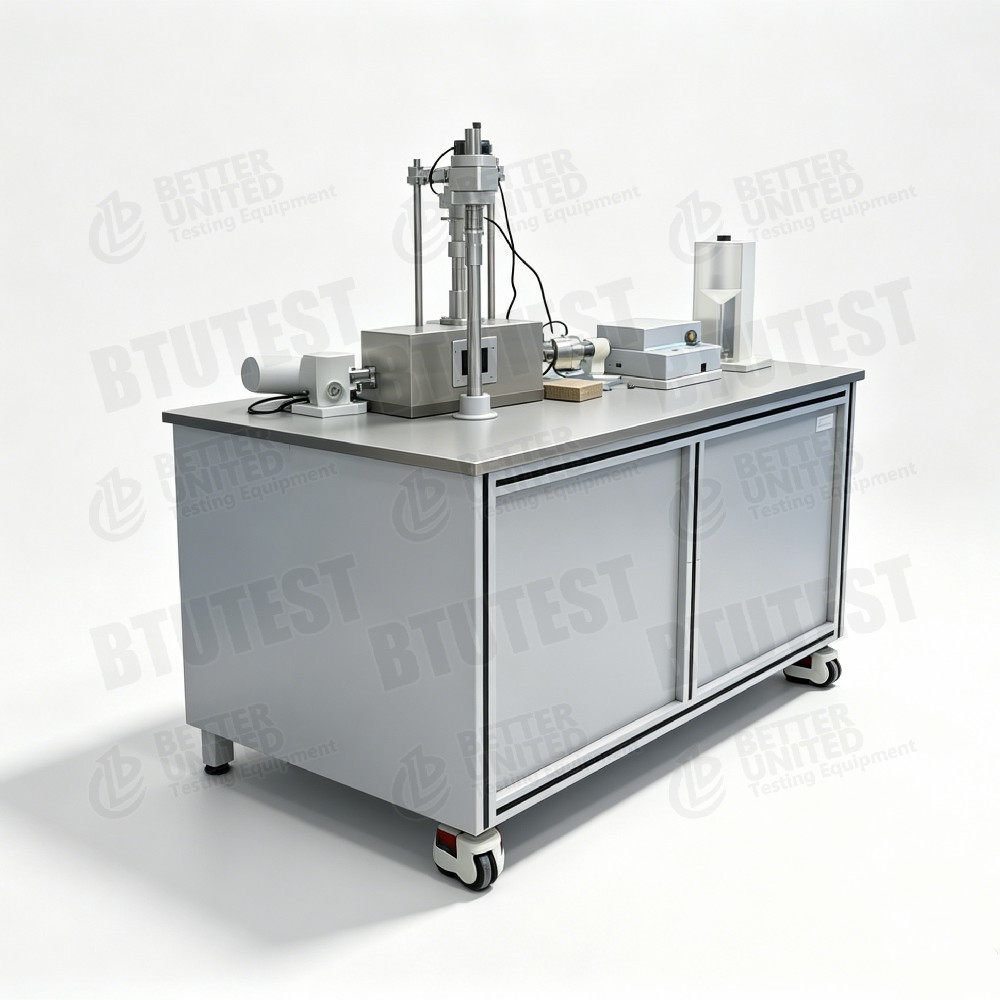

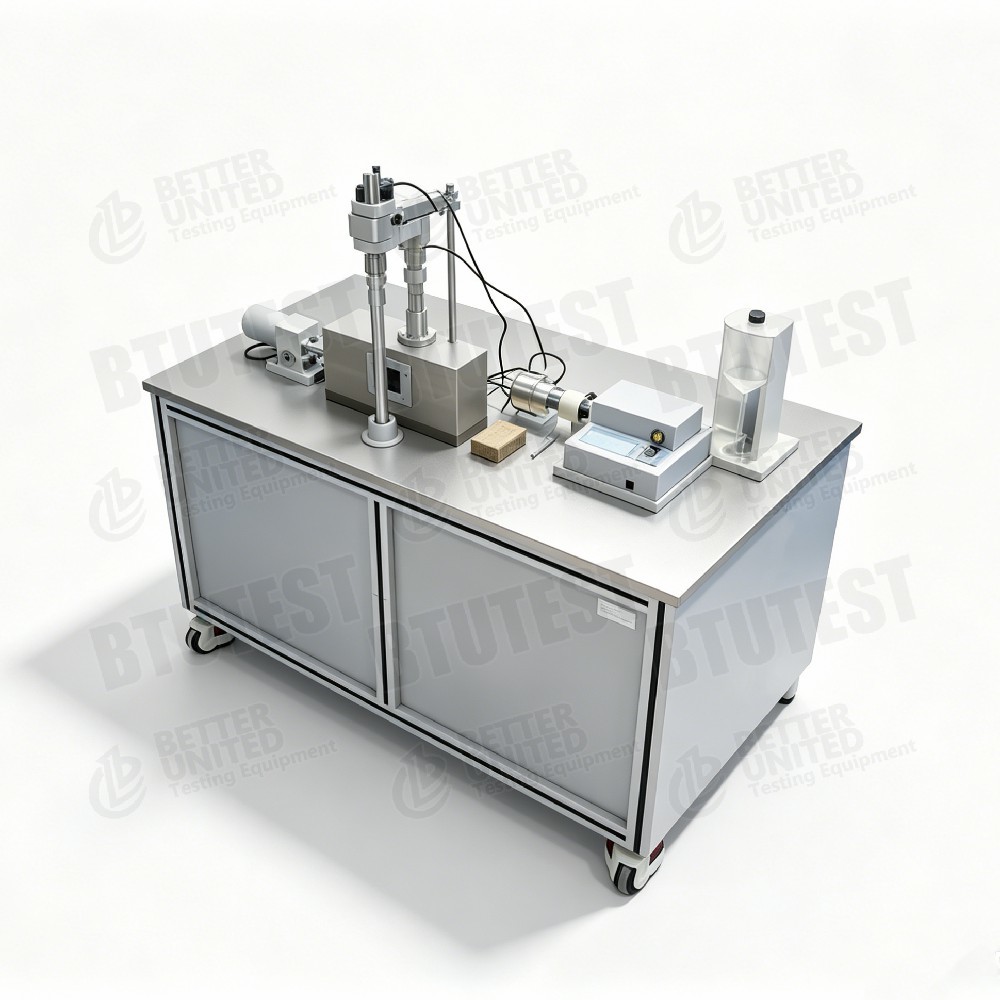

Questa attrezzatura è unapparecchi di taglio diretto completamente automatici insaturi, modelliBTU-2U- eBTU-2UM, utilizzato per determinare i parametri di resistenza al taglio dei terreni insaturi in diverse condizioni di aspirazione.è dotato di sensori di alta precisione e di un dispositivo automatico di lavaggio delle bolle, e supporta il controllo della temperatura come opzione.

PrincipaleFe e e:

• Dimensione del campione: Ø61,8×H20 mm (altre dimensioni facoltative).
• carico normale: controllo automatico di 2U ¥ 0-400 kPa; controllo automatico di 2UM ¥ 0-3200 kPa.
• Lo spostamento normale: 0-12,7 mm, precisione 0,003 mm, risoluzione 0,001 mm.
• Forza di taglio orizzontale: cella di carico di 2U ± 5 kN; cella di carico di 2UM ± 10 kN, precisione ± 0,1% FS.
• Velocità di taglio: 0,0001-6 mm/min, regolazione senza gradini.
• Pressione dell'acqua nei pori: 0-0,1 MPa, precisione 0,1 kPa, risoluzione 0,1 kPa.
• Pressione dell'aria nelle porte: 0-0,9 MPa, precisione 1 kPa.
• Misurazione della variazione di volume: 0-100 ml, precisione ±0,01 ml, risoluzione 0,001 ml.
• Disco in ceramica: 500 kPa ad alta penetrazione dell'aria, importato dagli USA.
• Metodo di controllo: tastiera a membrana a 16 tasti + LCD 240×128.
• Software di acquisizione e di elaborazione: comprende il data logger e il software Windows.
• Caratteristica speciale: dispositivo di lavaggio dell'aria diffusa completamente automatico per lavare le bolle sotto il disco di ceramica e misurare il volume dell'aria diffusa.
• Opzionale: sistema di controllo della temperatura (5-40 °C).

Norme di prova (internazionali)

ASTM D3080(prova di taglio diretto)

ASTM D5298(misurazione dell'aspirazione)

ASTM D6836(Metodi di prova del suolo insaturi, compresa la tecnica di traslazione dell'asse)

ISO 17892‐10(prova di taglio diretto)

BS 1377-7(prova di taglio diretto)

ASTM D7608(Forza residua ️ per riferimento)

L'apparecchiatura controlla l'aspirazione matrica utilizzando la tecnica di traslazione dell'asse e soddisfa i requisiti di base delle norme di cui sopra per la prova del suolo insaturi.

Specificità

Dettaglio

• Tecnica di traslazione dell'asseL'impostazione di una pressione dell'aria nei pori (ua) mantenendo la pressione dell'acqua nei pori (u_w = 0 o controllata), consentendo un controllo indipendente dell'aspirazione matrica s = ua ?? u_w.
• Dischi di ceramica ad alta penetrazione dell'aria- 500 kPa (importati), in grado di controllare l'aspirazione nell'intervallo 0-500 kPa, che copre la maggior parte delle esigenze di prova del suolo insaturi.
• Dispositivo di lavaggio dell'aria diffusa¢ Riciclaggio periodico completamente automatico delle bolle d'aria che si accumulano sotto il disco in ceramica, evitando il blocco delle vie d'acqua e garantendo un controllo stabile dell'aspirazione;misura anche il volume di aria diffusa per la correzione del drenaggio.
• Differenza di carico normale️
• 2U: sollecitazione massima normale 400 kPa, adatta a terreni poco saturi o prove a basso stress.
• 2UM: tensione normale massima 3200 kPa, può simulare terreni profondi insaturi o condizioni di tensione elevata.
• Forza di taglio orizzontale2U: 5 kN (stressa di taglio massima ~ 1,67 MPa); 2UM: 10 kN (~ 3,3 MPa), adatto a terreni ad alta resistenza o a grani grossolani.
• Misurazione del volume ad alta precisioneLa risoluzione della variazione di volume è di 0,001 mL, ideale per il monitoraggio di piccole variazioni di drenaggio/assorbimento nei terreni insaturi.
• Opzione di regolazione della temperatura- un sistema a 5-40 °C per studiare gli effetti della temperatura sulla resistenza del suolo insaturi.
• Funzioni software- acquisizione automatica dei dati, visualizzazione delle curve in tempo reale, calcolo dei parametri di resistenza al taglio.

Applicazione

• Stabilità della pendenza non satura′ Determinare c′, φ′, φb sotto diverse sollecitazioni normali nette e aspirazioni per l'analisi delle frane indotte dalle piogge.
• Terreni espansivi e pieghevoli- studiare l'effetto delle variazioni di aspirazione (contenuto di acqua) sulla resistenza al taglio.
• Coperture di discarica- Valutare il comportamento meccanico del suolo insaturi.
• Sottogruppi e fondazioni¢ Ottenere i parametri di resistenza per i terreni sopra la zona capillare.
• Terreni profondi insaturiIl modello 2UM è in grado di simulare sollecitazioni normali fino a 3,2 MPa, adatte a strati profondi del suolo o a riempimenti elevati.
• Studi sugli effetti della temperatura- sistema di controllo della temperatura opzionale per studiare l'accoppiamento temperatura-aspirazione-forza (ad esempio, geotermica, smaltimento dei rifiuti nucleari).

Vantaggi

• Controllo dell'aspirazione completamente automatico¢ La traslazione dell'asse in combinazione con un dispositivo automatico di lavaggio dell'aria diffusa garantisce un controllo di aspirazione stabile a lungo termine.
• Misurazione ad alta precisione¢ Dislocazione 0,001 mm, variazione di volume 0,001 mL, pressione dell'acqua nei pori 0,1 kPa ¢ soddisfacimento dei requisiti di ricerca.
• Due modelli coprono un'ampia gamma di sollecitazioni- 400 kPa per i terreni convenzionali insaturi, 3200 kPa per i terreni profondi ad elevato stress.
• Opzione di forza di taglio elevata2UM fornisce una forza orizzontale di 10 kN per la prova di terreni di alta resistenza o grossolani.
• Sciacquaggio automatico dell'aria diffusaEliminare l'intervento manuale, garantire la continuità dei test e migliorare l'affidabilità dei dati.
• Misurazione del volume ad alta risoluzione- 0,001 mL cattura con precisione le piccole variazioni di volume durante il drenaggio/assorbimento.
• Opzione di regolazione della temperatura️ Modulo opzionale a 5-40 °C per lo studio dell'accoppiamento temperatura-aspirazione-forza.
• Facile da usare- tastiera a membrana + schermo LCD, con software Windows per procedure di prova completamente automatizzate.

Cosa scegliere

Selezionare il modello in base ai requisiti di prova:

Nota: se è richiesta una dimensione di campione diversa (diversa da Ø61,8 mm), possono essere ordinate al fabbricante scatole da taglio personalizzate.

Flusso di processo

Esempio:Prova di taglio diretto non saturo (consolidato drenato, che controlla la tensione normale netta e l'aspirazione)con BTU-2U o 2UM.

• Preparazione di dischi ceramici

Immergere il disco in ceramica da 500 kPa in acqua de-aerata e applicare il vuoto per saturarlo (rimuovere le bolle d'aria).

Installare il disco ceramico nella base della scatola di taglio, assicurando una buona tenuta.

• Preparazione dei campioni

Tagliare il terreno insaturi senza disturbo o preparare il campione rimodellato con un anello di taglio Ø61,8×20 mm.

Misurare il tenore e la densità iniziali di acqua.

• Installazione di esemplari

Mettere il campione sul disco di ceramica, quindi installare una pietra porosa e una piastra di carico.

Monta la scatola di taglio superiore e inserisci l'assemblaggio nell'apparecchio di taglio diretto.

Collegare la linea di pressione dell'aria dei pori (alla parte superiore della scatola di taglio) e il sensore di pressione dell'acqua dei pori (sotto il disco in ceramica).

Collegare il sistema di misurazione della variazione di volume (al condotto di drenaggio).

• Applicare aspirazione

Applicare la pressione dell'aria di destinazione (ad esempio, 100 kPa) tramite il regolatore della pressione dell'aria dei pori.

La linea di drenaggio è aperta all'atmosfera, quindi aspirazione matrica s = ua = 100 kPa.

Avviare il dispositivo di lavaggio automatico dell'aria diffusa (lavaggio periodico), registrare il cambiamento di volume fino a stabilizzazione del drenaggio.

• Applicare lo stress normale netto

Applicare la sollecitazione normale netta target σ_net (ad esempio, 200 kPa) tramite il sistema di carico normale automatico.

Lo sforzo normale totale σ = σ_net + ua = 300 kPa.

Registra lo spostamento normale fino a quando il consolidamento non è stabile.

• Impostare i parametri di taglio

Nel software, impostare la velocità di taglio (ad esempio 0,02 mm/min per taglio lento o 0,8 mm/min per taglio veloce).

Impostare il limite di spostamento di taglio (ad esempio, 6 mm).

Selezionare il modulo di taglio standard o il modulo di taglio veloce.

• Iniziate a tagliare

Azionare il motore passo-passo orizzontale per spostare la scatola di taglio.

Il software registra in tempo reale la forza di taglio orizzontale, lo spostamento orizzontale, lo spostamento normale, il cambiamento di volume, la pressione dell'acqua nei pori e il tempo.

Grafica della curva di spostamento della tensione di taglio.

• Condizione di arresto

Si arresta automaticamente quando viene raggiunto lo spostamento di taglio prestabilito o dopo un chiaro calo della tensione di taglio massima.

• Disassemblaggio e pulizia

Scaricare la forza normale, rilasciare la pressione dell'aria nei pori.

Rimuovere il campione, pulire la scatola di taglio e il disco in ceramica.

Fare funzionare il dispositivo di lavaggio per pulire le linee sotto il disco in ceramica.

• Trattamento dei dati

Il software calcola la tensione di taglio massima (o tensione di taglio residua).

Per aspirazione costante e tensione normale netta variabile, tracciare l'involucro di Mohr-Coulomb per ottenere i parametri effettivi di resistenza alla sollecitazione c′ e φ′.

Per lo stress normale netto costante e l'aspirazione variabile, calcolare φb.

Generare il rapporto di prova.

Riassunto:I BTU-2U/2UM sono apparecchi di taglio diretto non saturi completamente automatici che utilizzano la traslazione dell'asse per il controllo dell'aspirazione, dotati di un dispositivo automatico di lavaggio dell'aria diffusa e di sensori di alta precisione.Il 2U è adatto ai terreni convenzionali insaturi (max.. tensione normale 400 kPa), mentre il 2UM è progettato per terreni insaturi profondi ad alta tensione (massimo 3200 kPa).,La selezione deve essere basata principalmente sul range di sollecitazione normale richiesto e sulla capacità di forza di taglio.
