Apparato a taglio diretto

Descrizione di prodotto

Apparecchi di taglio diretto

Descrizione

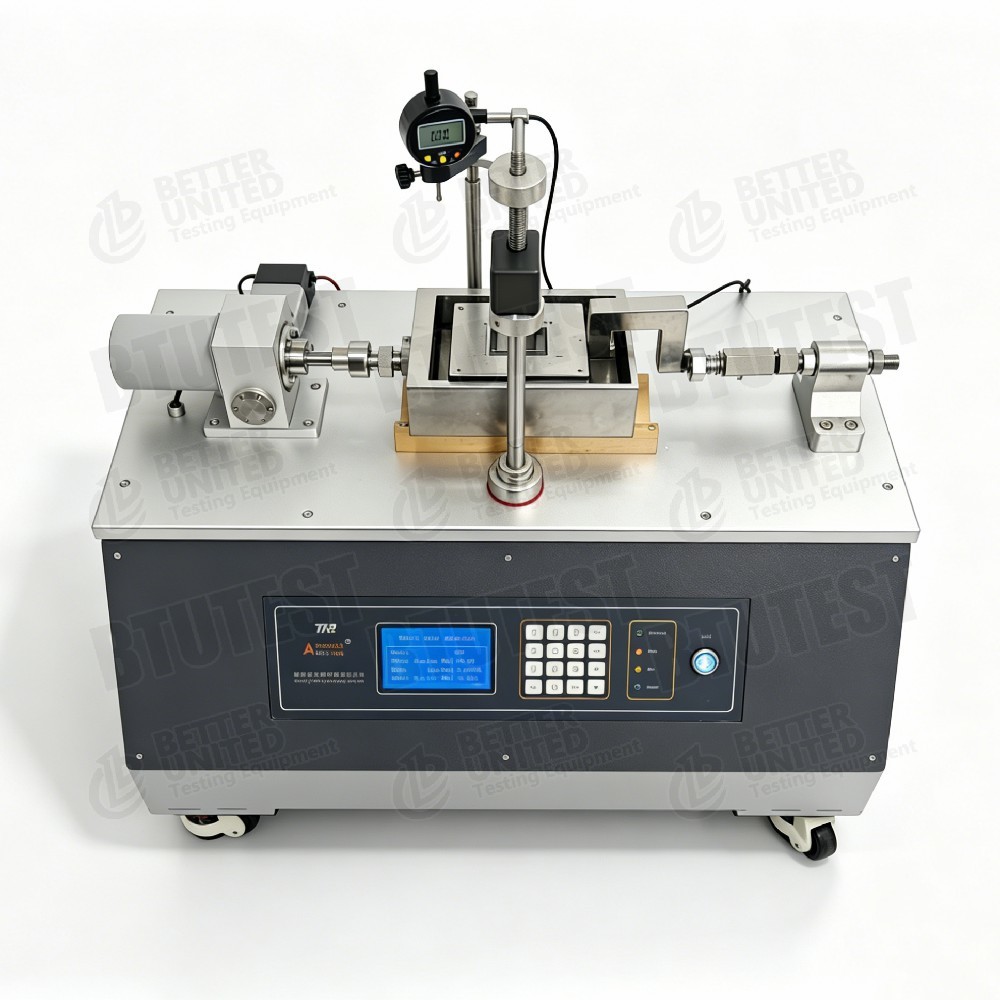

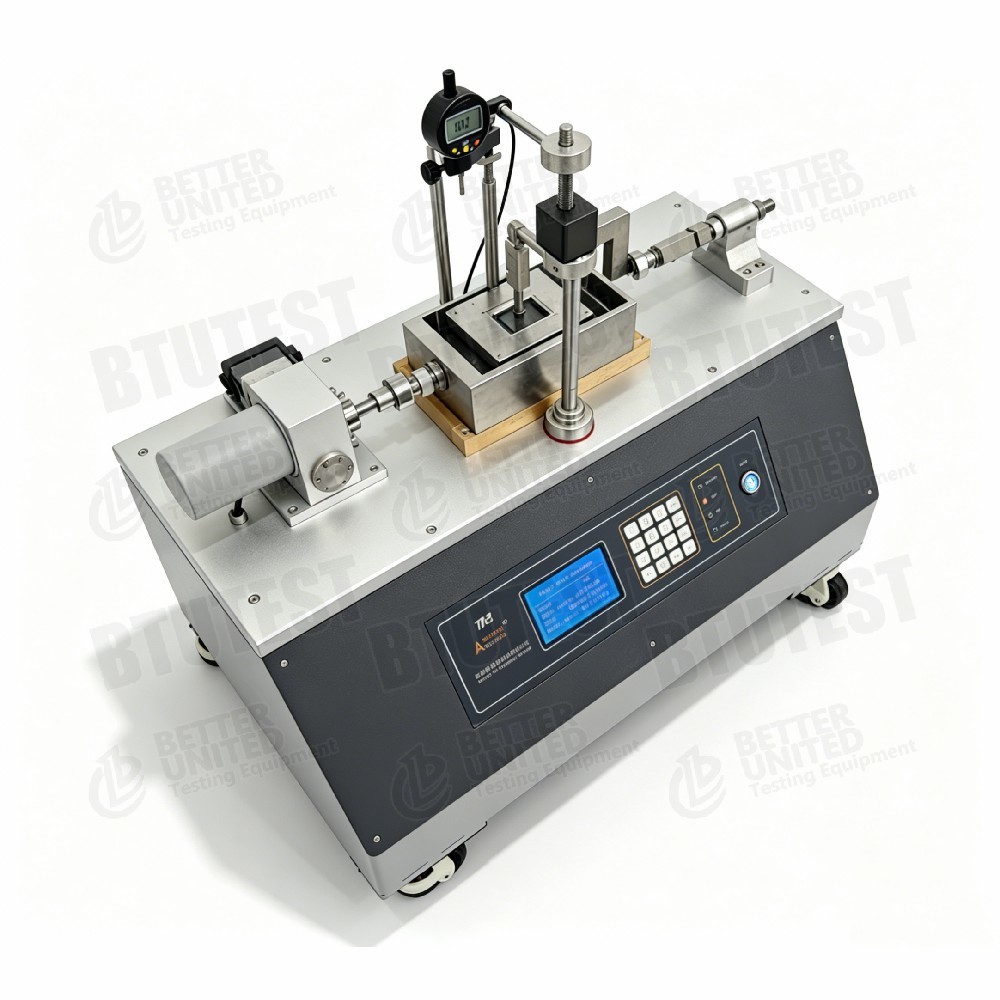

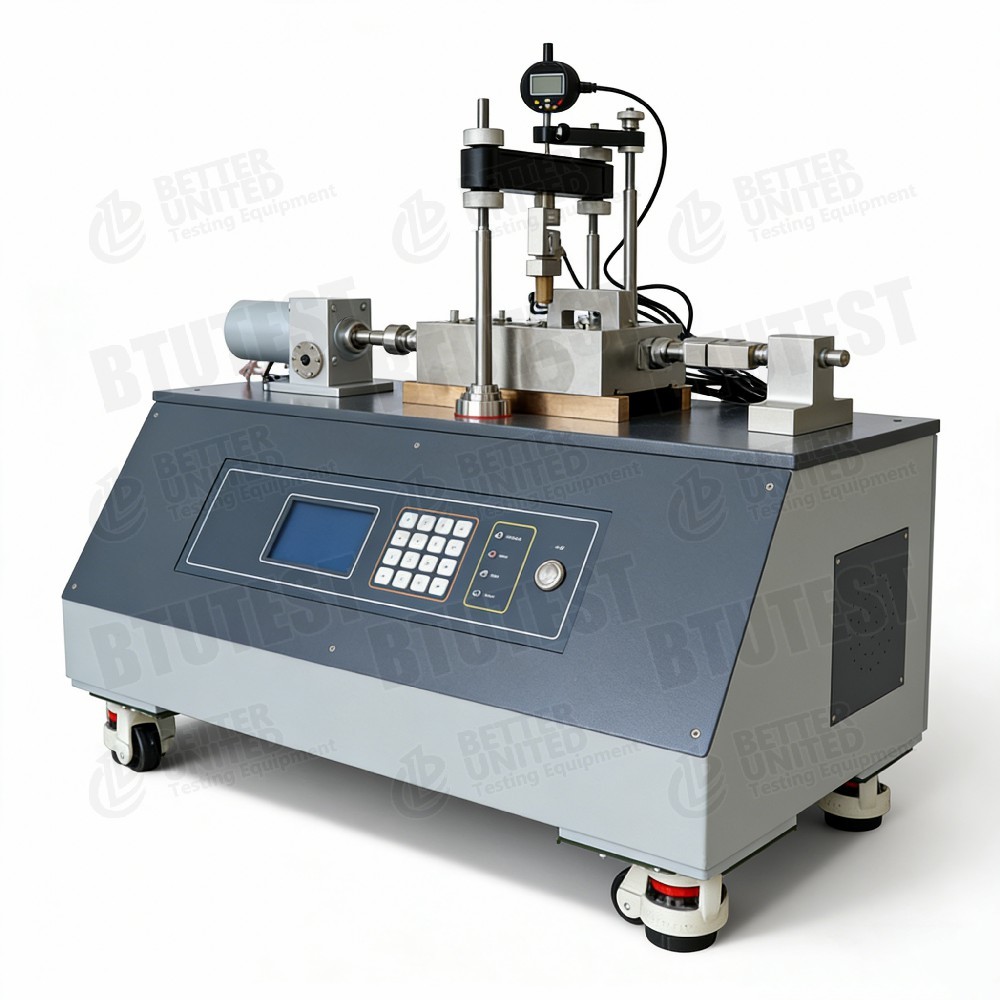

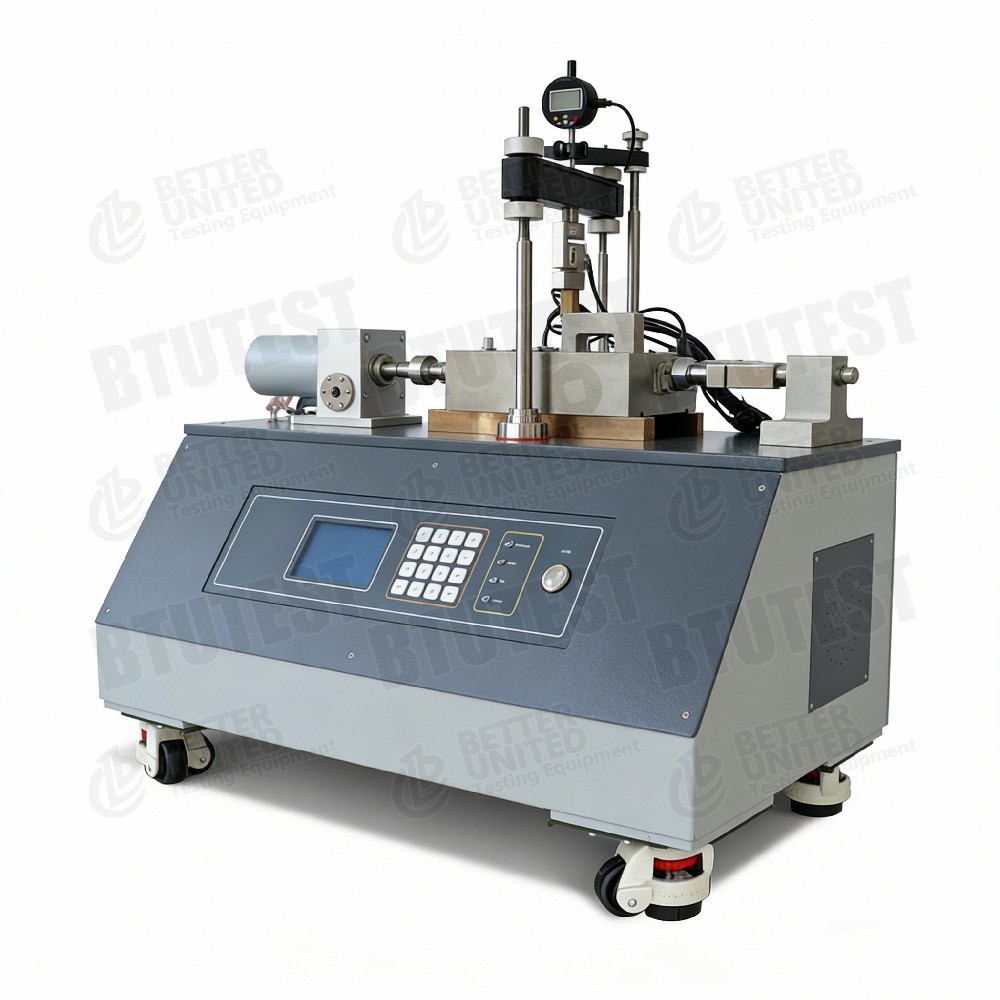

IlBTU- DDS-5F Sistema di taglio diretto/residuale completamente automatizzatoè progettato per determinare la resistenza al taglio e la resistenza al taglio residua dei terreni, rivolto a laboratori accademici e istituti di ricerca.

• Motore passo-passo reversibile.
• velocità di taglio controllabile (minimo 0,00001 mm/min).
• Fonte di alimentazione: 110 ̊220 V.
• Carico normale mediante metodo pneumatico automatico o meccanico a motore (elimina i pesi morti).
• Meccanismo di inversione della spinta integrato per il ricambio di taglio.
• Funzionamento tramite software BTU con moduli di prova preimpostati; acquisizione e elaborazione automatica dei dati.
• Alta precisione, alta automazione, facile funzionamento.

Norme di prova (internazionali)

ASTM D3080 ((Metodo di prova standard per la prova di taglio diretto dei suoli)

ASTM D6467 ((Forza residua del taglio dell'anello ¢ principio di taglio reciproco simile)

ASTM D7608 ((Resistenza residua dei terreni coesivi saturi)

ISO 17892‐10 (Test di taglio diretto)

BS 1377‐7 ((Prova di taglio diretto)

La capacità di taglio reciproco per la resistenza residua soddisfa i requisiti di queste norme in materia di velocità di taglio, sollecitazione normale e determinazione della resistenza residua.

Specificità

Dettaglio

• Motore passo-passo reversibile¢ Consente di effettuare automaticamente il taglio reciproco per la prova della resistenza residua.
• Carico normale- Pneumatica (controllata dalla pressione dell'aria) elimina i pesi; è disponibile anche il carico meccanico opzionale del motore.
• Progettazione della scatola da taglio- scatole quadrate standard (100 mm, 60 mm) con più scatole rotonde (50 ‰ 100 mm di diametro) per diversi tipi di campioni.
• Meccanismo integrato di inversione della spintaL'assemblaggio della scatola da taglio può cambiare automaticamente la direzione, consentendo più cicli avanti/indietro.
• Misurazione di spostamento ad alta precisioneL'indicatore digitale del quadrante (risoluzione di 1 μm) verticale; l'encoder motore (risoluzione di 1 μm) orizzontale.
• Software modulare- Moduli preimpostati: registrazione dei dati, consolidamento, taglio, taglio veloce, taglio reciproco.
• Interfaccia di controllo- pannello frontale con LCD 240×128 e tastiere tattili per il funzionamento manuale (impostazione velocità, movimento veloce, arresto).
• Installazione e centralizzazione- istruzioni dettagliate per il livellamento, il cablaggio, la connessione del sensore e il centraggio della barra di carico verticale con l'entrata della scatola di taglio.

Applicazione

• Test di taglio diretto convenzionali¢ taglio rapido, taglio consolidato, taglio lento per ottenere i parametri di massima resistenza al taglio (c, φ).
• Prova di resistenza residua Scia reciproca per determinare la resistenza al scioglimento residuo (cr, φr) per l'analisi della stabilità della pendenza (soprattutto su terreni in zona di scivolamento).
• Investigazione geotecnicaFornisce i parametri di progettazione per fondazioni, pendici, argini.
• Ricerca e insegnamento- studi di meccanica del suolo presso università e istituti di ricerca.
• Studi di taglio ciclico/riciproco- degrado della resistenza, variazioni della rigidità di taglio sotto carico ripetuto.

Vantaggi

• Completamente automatico- controllo informatico dal caricamento all'elaborazione dei dati, riducendo l'errore umano.
• Nessun peso mortoIl carico normale pneumatico elimina il manovro ingombrante del peso, migliorando l'efficienza e la sicurezza.
• Capacità di taglio reciprocoIl sistema di inversione della spinta automatico esegue automaticamente il taglio avanti/indietro per ottenere la resistenza residua senza intervento manuale.
• Ampio intervallo di velocità di taglio¥ 0,00001 ¥ 9,99999 mm/min copre da striscio a taglio rapido.
• Sensori ad alta precisioneAccuratezza della cella di carico ±0,15% FS; risoluzione dello spostamento 1 μm, soddisfacendo i rigorosi requisiti di ricerca.
• Opzioni multiple per le scatole da taglio- dimensioni quadrate e rotonde per vari tipi di suolo (non disturbato, rimodellato).
• Software modulareL'utente può selezionare i moduli di prova, impostare i parametri e eseguire il test con un solo clic.
• Funzionamento flessibileIl controllo manuale del pannello anteriore o il controllo completamente automatico del computer.
• Progettazione compatta820×500×770 mm, adatto per banchi di laboratorio.

Cosa scegliere

Selezionare il sistema o gli accessori in base alle esigenze di prova:

1. Solo resistenza massima (tassaggio diretto convenzionale) Utilizzare una scatola di taglio standard (100×100 mm o 60×60 mm) e un modulo di taglio standard o di taglio veloce.

2. resistenza residua (scartamento reciproco) Funzione principale di questo sistema; selezionare il modulo di scartamento reciproco, impostare i cicli e l'ampiezza dello spostamento.

3. diverse dimensioni di campione ◄

- campioni di terreno a grana fine/anello standard: scatola rotonda Ø61,8 mm.

- Terreno grossolano o disturbato: 100×100 mm quadrati o 60×60 mm.

- Altre dimensioni (Ø50, Ø70, Ø100, ecc.) disponibili su richiesta.

4. Metodo di caricamento normale  Il caricamento pneumatico standard richiede un'alimentazione di aria compressa.

5Se il budget è limitato e non è necessario un taglio reciproco o un caricamento normale automatico, si consiglia di utilizzare un apparecchio di taglio diretto di tipo leva tradizionale.

6Moduli software  La configurazione standard comprende registrazione dei dati, consolidamento, taglio, taglio rapido, taglio reciproco.Confermare se sono necessarie ulteriori funzioni di post-elaborazione o di segnalazione.

Flusso di processo

Esempio: taglio reciproco non drenato consolidato (forza residua) su argilla satura

1. Preparazione del campione ️ Taglio o rimodellamento del campione (es. Ø61,8 mm rotondo o 60×60 mm quadrato).

2. installazione del campione ️ collocare il campione nella scatola di taglio inferiore, allineare la scatola superiore, installare pietre porose e piastra di carico.collegare la cella di carico verticale e il trasduttore di spostamento verticale (indicatore digitale del quadrante). Centrare la barra di carico con la casella di taglio.

3. Applicare la sollecitazione normale Set target normal stress (ad esempio, 100 kPa) via sistema pneumatico. Nel software, selezionare standard consolidation module ; registrare la deformazione verticale fino a quando il consolidamento è stabile.

4. Impostare i parametri di taglio

- Selezionare “modulo di taglio reciproco”.

- impostazione della velocità di taglio (ad es. 0,5 mm/min).

- Impostare la direzione di taglio: avanti fino a uno spostamento (ad esempio, 5 mm), poi indietro; definire il numero di cicli.

- impostare le condizioni di arresto (ad es. spostamento totale di 10 mm o stabilizzazione della tensione di taglio).

5. Inizia il taglio – Chiudi la valvola di drenaggio (senza taglio) o tienila aperta (senza taglio). Inizia il test. Il motore passo a passo orizzontale azionerà la scatola di taglio. Il software registra la tensione di taglio, lo spostamento di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocità di taglio, la velocitàspostamento verticale (variazione di volume), tempo, ecc. Curva di spostamento delle sollecitazioni di taglio in tempo reale.

6. la forza di taglio reciproca ̇ al limite di spostamento in avanti, il motore si inverte automaticamente. dopo diversi cicli, la forza di taglio si stabilizza ̇ questa è la resistenza residua.

7. fine e smontaggio

8. elaborazione dei dati. Il software identifica automaticamente le sollecitazioni di taglio di picco e residue per ogni direzione di taglio.calcolare l'angolo di attrito residuo φr e la coesione residua cr. Generare il rapporto di prova (curve, parametri).

Per taglio rapido o taglio standard (senza reciprocazione): selezionare “modulo di taglio veloce” o “modulo di taglio standard”, impostare la velocità di taglio e fermare lo spostamento, taglio in una direzione fino al guasto.

Riassunto:Il BTU-DDS-5F è un sistema di taglio diretto/residuale completamente automatizzato dotato di carico normale pneumatico, taglio reciproco, ampio intervallo di velocità di taglio e sensori di alta precisione.È adatto sia per la prova di taglio diretto convenzionale che per la prova di resistenza residuaLa selezione deve tener conto della dimensione del campione, della necessità di un taglio reciproco e della disponibilità di aria compressa.È particolarmente utile per la ricerca sulle frane che richiedono la resistenza residua dei suoli della zona di scivolamento.
