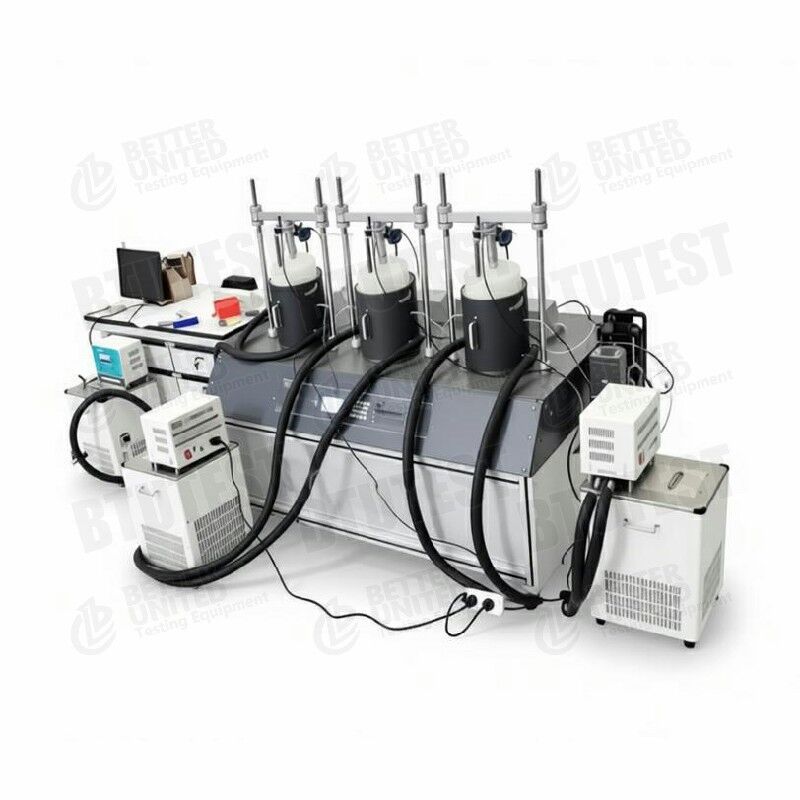

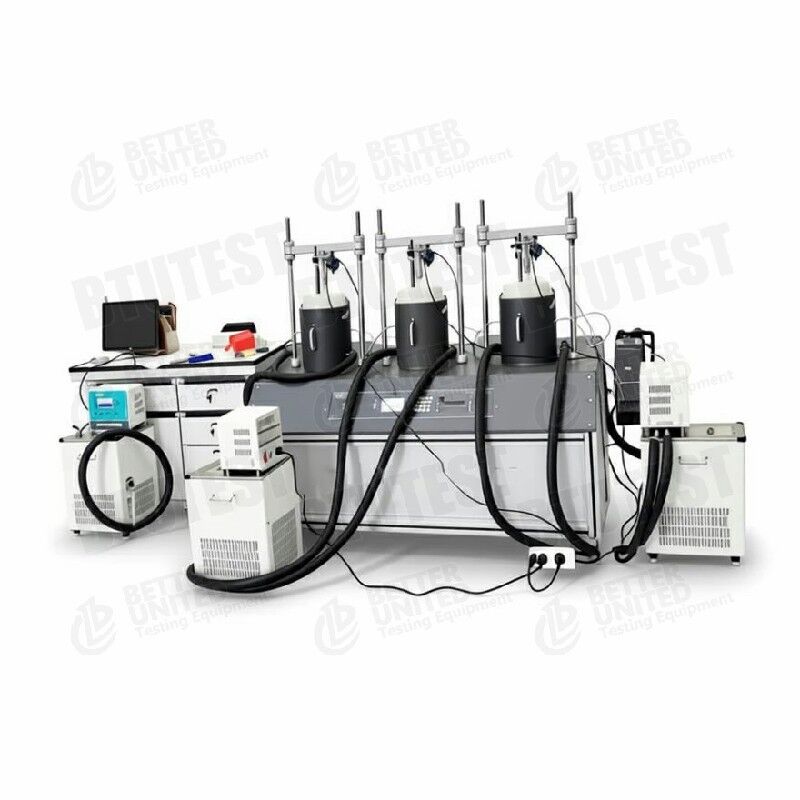

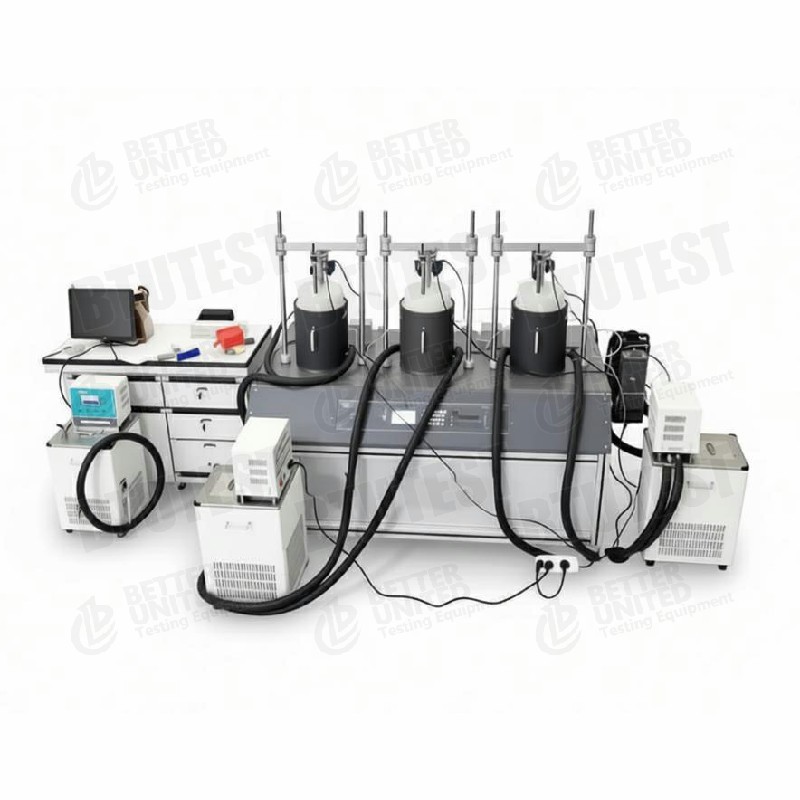

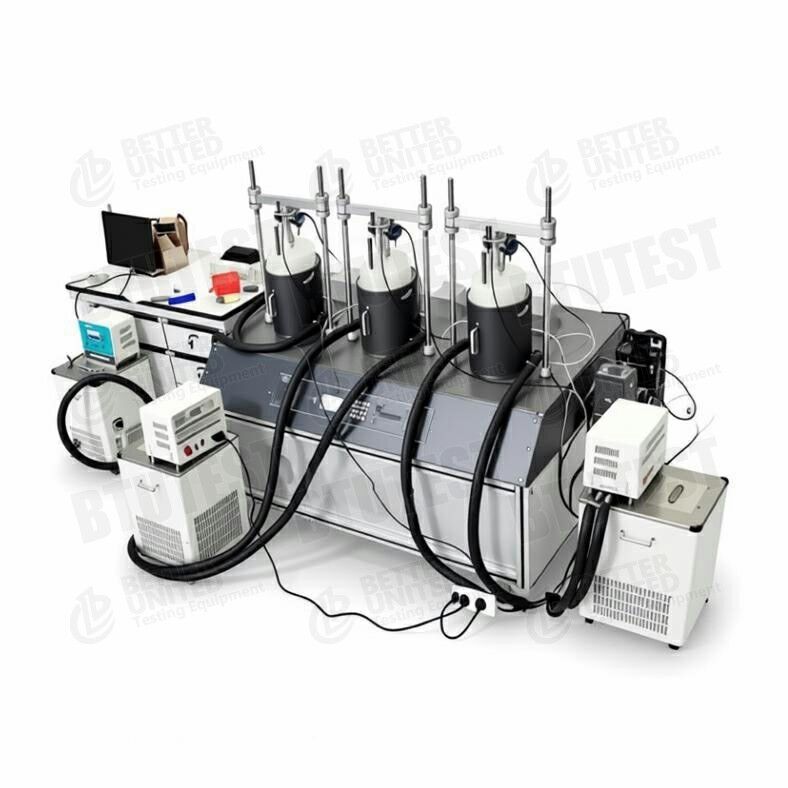

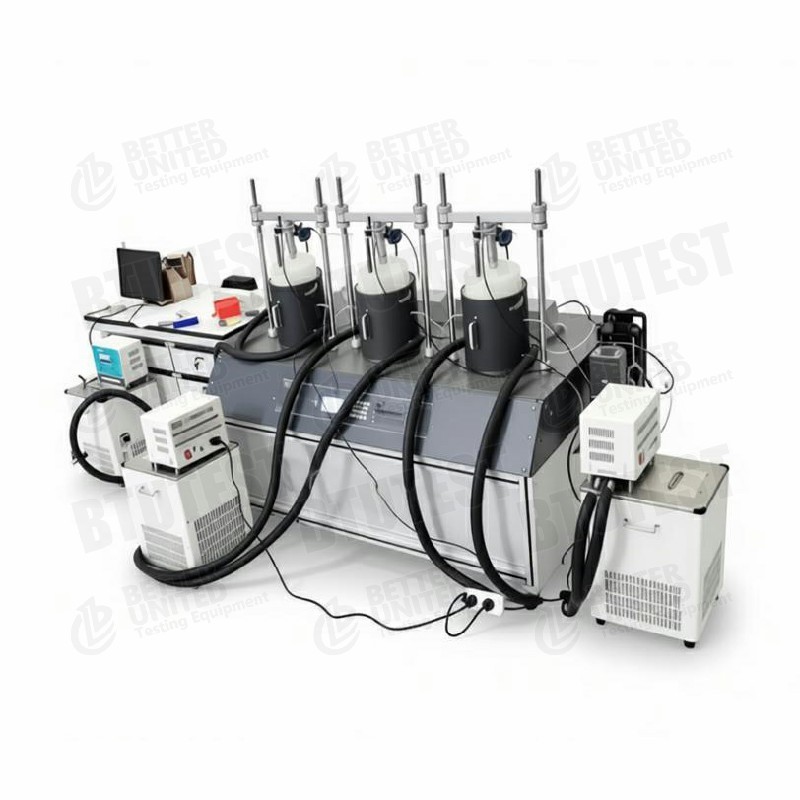

Apparato triassiale di scorrimento a temperatura controllata a tripla unità automatica

Descrizione di prodotto

                                             Apparecchiatura triassiale automatica a tre unità con controllo della temperatura

1Descrizione.

Questa attrezzatura è unApparecchiatura triassiale a scorrere completamente automatica a tre unità a temperatura controllata (BTU- TCA-3T)Si tratta di un avanzato sistema di prova geotecnica che integracontrollo della temperatura, taglio triassiale e prova di scorrevolezzaEsso adotta unacon un'unità di pressione a doppia camera a temperatura controllatae fornisce un preciso controllo della temperatura da -30°C a +100°C, cona tensione controllata e a tensione controllataIl sistema comprende tre unità di prova indipendenti (triplo-unità) che consentono la prova simultanea di più campioni per le prove di trascinamento o triassiali.Il software copre la convenzionale triassiale, k0 consolidamento, percorso di stress, etrascinamento triassialemoduli, che lo rendono adatto per studi di deformazione a lungo termine e di accoppiamento a temperatura.

---

2. Norme di prova

• ASTM D7181(Prove di compressione triassiale drenata consolidata)
• ASTM D4767(Prova di compressione triassiale consolidata senza drenaggio)
• ASTM D2850(prova di compressione triassiale non consolidata e non drenata)
• ASTM D7078(Mettili di prova per la scorrevolezza)
• BS 1377(Norme britanniche per il controllo del suolo)
• SL 237-1999(specifica cinese per la prova del suolo)

Gli aspetti relativi al controllo della temperatura e al flusso possono seguire le specifiche di ricerca pertinenti o le procedure personalizzate.

---

3. Specifica (parametro)

Moduli software: acquisizione dei dati, saturazione della contropressione, UU, CU, CD, consolidamento k0, percorso di sforzo, trascinamento triassiale

---

4Dettagli (dettagli tecnici)

• Celle a pressione a doppia camera a temperatura controllata: progettazione a doppia camera con liquido circolante per il controllo della temperatura, riducendo le interferenze con la pressione della cella e le misurazioni delle variazioni di volume.
• Sensore di temperatura incorporato alla base del campione: misura la temperatura interna effettiva del campione piuttosto che la temperatura ambiente, con una precisione di ± 0,1°C.
• Ampia gamma di regolazione della temperatura: -30°C ~ +100°C, per terreni congelati, geotecnica ad alta temperatura, pile energetiche, ecc.
• Sistema di carico ad alta precisione: velocità di taglio inferiore a 0,00001 mm/min, adatta per prove di scorrevolezza a lungo termine; forza assiale massima di 30 kN.
• Moduli di controllo doppi: Supporta entrambia tensione controllata(rate costante di taglio) etensione controllata(applicazione di carico costante) ­ quest'ultima è essenziale per le prove di trascinamento.
• Misurazione del drenaggio/cambiamento di volume ad alta risoluzione: Risoluzione 0,001 ml, capacità ≥ 200 ml, adatto per rilevare piccole variazioni di volume durante il ripiegamento a lungo termine.
• Struttura a tre unità: tre celle a pressione e assi di carico indipendenti, che consentono di testare contemporaneamente tre campioni diversi (stesse o diverse condizioni), migliorando significativamente l'efficienza dei test.

---

5Applicazione

• Studi di insediamento a lungo termine dei terreni molli: Simulazione del comportamento dei terreni molli sotto carico costante
• Ingegneria dei terreni congelati e delle regioni fredde: Caratteristiche di sollevamento e resistenza a temperature sotto lo zero (-30°C)
• Piastre energetiche e pompe di calore a terra: Effetto dei cicli di temperatura sullo scorrere del suolo attorno ai pali
• Repositori di rifiuti nucleari: Deformazione a lungo termine dei materiali tampone sotto accoppiamento temperatura-stress
• Stagni e dighe ricoperti: Previsione della deformazione sotto carico a lungo termine
• Calibrazione dei parametri del modello costitutivo: Determinazione dei parametri per i modelli di scorrere e reologici
• Insegnamento e ricerca: Prova accoppiata a tensione-temperatura-tempo complessa

---

6. Vantaggi

• Ampia gamma di regolazione della temperatura(-30°C ~ +100°C): copre i terreni congelati, le condizioni di alta temperatura e di temperatura ambiente
• Misurazione della temperatura vera del campione: Sensore integrato alla base del campione per un controllo della temperatura più preciso
• Moduli di controllo doppi(deformazione + sollecitazione): soddisfa sia i requisiti di trascinamento che quelli di triassiale convenzionale
• Capacità di velocità di taglio ultra-bassa: 0,00001 mm/min, adatto alla reologia a lungo termine
• Drenaggio ad alta risoluzione/cambiamento di volume: 0,001 ml, adatto per rilevare piccole variazioni di volume
• Tripli unità di prova indipendenti: tre sistemi controllati indipendentemente, ad alta efficienza, adatti a prove comparative
• Software modulare: comprende moduli avanzati quali k0, percorso di sforzo e creep
• Sdi apparecchiature: Comodo

---

8. Cosa scegliere (guida alla selezione)

---

9. Flusso di processo

• Preparazione dei campioni→ Preparare campioni di terreno saturi/insaturi di Ø39,1 mm × 80 mm o Ø61,8 mm × 125 mm
• Cella a pressione di montaggio→ Installare il campione nella cella di pressione a doppia camera a temperatura controllata; collegare le linee di pressione della cella, di contropressione e di pressione dei pori; inserire il sensore di temperatura alla base
• Temperatura impostata→ Impostare la temperatura di destinazione (ad esempio, -20°C, +5°C, +60°C); attendere che la temperatura si stabilizzi (precisione ±0,1°C)
• Saturazione e consolidamento→ saturazione di contropressione → controllo B → consolidamento isotropico o consolidamento k0 (facoltativo)
• Fase creep (controllata dallo stress)→ applicare una tensione assiale costante (o una pressione costante delle celle/una tensione di deviazione); registrare la deformazione assiale e il cambiamento di volume nel tempo
• Fase di taglio (controllata dalla deformazione, facoltativa)→ Dopo il trascinamento, tagliare a velocità costante fino al fallimento; determinare la resistenza residua
• Acquisizione di dati→ Monitoraggio a lungo termine (dalle ore ai mesi): forza assiale/stressa, spostamento/depressione, variazione di volume, drenaggio, pressione dei pori, temperatura
• Prova parallela su più campioni→ Il sistema a tripli unità può eseguire simultaneamente prove di striscio su tre campioni diversi in diverse condizioni di temperatura/stress
• Post-elaborazione→ Grafica delle curve di scorrere (deformazione rispetto al tempo), delle curve isochroniche di sforzo-deformazione, delle curve di velocità di scorrere, ecc.; determina i parametri di scorrere (ad esempio, velocità di scorrere secondaria, soglia di insuccesso di scorrere)
• Prodotto del rapporto→ Generazione automatica di tabelle e curve di prova; supporto all'esportazione e alla stampa
