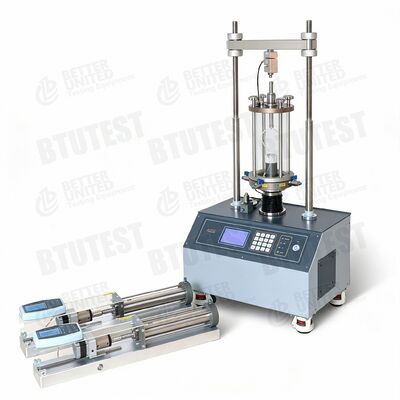

Test triassiale automatico

Descrizione di prodotto

1Descrizione.

La serie BTU-TTS è unsistema di prova triassiale geotecnico multifunzionaleutilizzati per determinare le proprietà meccaniche del suolo in condizioni di stress e di drenaggio diversi.che copre i requisiti di prova da campioni di piccole dimensioni a grandi campioni di suolo a grana grossaIl sistema integra carico assiale, pressione delle celle, contropressione, controllo della velocità di taglio e moduli di acquisizione dati, supportando vari metodi di prova triaxiali standard.

2. Norme di prova

Anche se la tabella non elenca esplicitamente i numeri standard, basati sulle specifiche generali di prova triassiale, il sistema soddisfa le seguenti norme nazionali e internazionali:

•ASTM D4767(Prova di compressione triassiale consolidata senza drenaggio)

•ASTM D7181(Prove di compressione triassiale drenata consolidata)

•ASTM D2850(Prova triassiale non consolidata senza drenaggio)

•BS 1377: Parte 7(Prove triassiali standard britanniche)

•ISO 17892-8(prova di taglio triassiale del suolo)

•SL 237-1999(Procedura di prova geotecnica cinese), ecc.

3. Specifica

4Dettaglio.

•Controller: regolatori indipendenti per la pressione delle celle e la contropressione, che supportano un controllo di pressione/volume ad alta precisione.

•Modulo di acquisizione dei dati: Standard, per la registrazione in tempo reale della forza assiale, dello spostamento, della pressione dei pori, della variazione di volume.

•Funzioni software: comprende i seguenti moduli di prova:

◦ Saturazione della pressione contraria

◦ consolidamento isotropico/anisotropico

◦ Non consolidato Non drenato (U-U)

◦ Consolidato senza drenaggio (C-U) con misurazione della pressione dei pori

◦ Consolidato drenato (C-D) con misurazione della variazione di volume

◦ Consolidamento K0

◦ Test di percorso dello stress

◦ Esame reologico

◦ Calibrazione dei sensori

◦ Post-elaborazione e esportazione dei dati

•Pressione dell'aria: utilizzato per applicare la pressione delle celle e la contrapposizione; i modelli forniscono livelli di 2/3/6 MPa.

5Applicazione

•Indagini geotecniche sul sito: Determinare i parametri di resistenza al taglio (c, φ) dei suoli di fondazione e dei suoli di sottoclasse.

•Prova del materiale delle dighe: Modelli di grandi dimensioni (100/200) adatti a prove triassiali su terreni a grassi grossolani e riempimento roccioso.

•Analisi della stabilità della pendenza: Ottenere le curve sforzo-deformazione in diverse condizioni di drenaggio.

•Ingegneria sotterranea: simulare la risposta della pressione dei pori durante lo scavo e il carico.

•Ricerca e insegnamento: utilizzato per la convalida dei modelli costitutivi del suolo e per gli studi sul percorso di stress.

6. Vantaggi

•Ampia gamma di carichi e dimensioni: da 10 kN a 2000 kN, per terreni a grana fine a grana grossa molto ampia.

•Controllo di taglio ultra-basso: minimo 0,00001 mm/min, adatto a prove di scorrere/reologiche.

•Misurazione del volume ad alta precisione: controllo del volume di contropressione fino a 16000 ml, soddisfacendo i requisiti di drenaggio/cambio di volume di grandi campioni.

•Controllo software completamente automatico: integra più procedure di prova standard, riducendo l'errore umano.

•Progettazione modulare: configurazione flessibile della pressione della cella/dietro e della pressione dell'aria; facile taratura del sensore.

7. Parametro (Riepilogo)

8Cosa scegliere

Raccomandazioni basate sul tipo di campione e sui requisiti di prova:

Considera anche: la necessità di misurare la pressione dei pori, la precisione della variazione di volume, la capacità di controllare il percorso di stress e l'approvvigionamento di aria compressa in loco.

9. Flusso di processo

Di seguito è riportata una procedura standardizzata per unProva consolidata senza drenaggio (CU)utilizzando la serie BTU-TTS (la maggior parte dei passaggi controllati automaticamente da software):

Fase 1: preparazione e installazione dei campioni

• Preparare un campione di terreno rimodellato o non disturbato in base alle dimensioni del campione del modello (ad esempio, Φ70 × H140 mm).

• Montare una pietra porosa, carta filtrabile, membrana di gomma intorno al campione e posizionarlo sulla base della cellula triassiale.

• Installare il sensore di pressione dei pori e la linea di drenaggio superiore, sigillare la cella.

Fase 2: riempimento e deariazione del sistema

• Apri le celle e i controllori di pressione, riempie le linee e la cella con acqua dearia, rimuovi le bolle d'aria.

• Utilizzare la funzione di deariazione in linea del software per garantire una misurazione accurata della variazione di volume.

Fase 3: saturazione della contrapressione

• Selezionare il modulo “Saturazione di pressione di ritorno” nel software.

• Impostare la contrapposizione (ad esempio 300 kPa) e la pressione della cella (20-50 kPa sopra la contrapposizione).

• Applicare automaticamente una pressione di ritorno a passo mentre si monitora il coefficiente di pressione dei pori B (in genere B≥0,95 indica piena saturazione).

Fase 4: consolidamento isotropico/anisotropico

• Selezionare il modulo “Consolidazione” nel software.

• Impostare criteri di stabilità della pressione cellulare target (o condizione K0) e del tempo di consolidamento/variazione di volume.

• Il sistema registra automaticamente le variazioni di volume e la dissipazione della pressione dei pori, genera il log di consolidamento.

Fase 5: Sciacquatura (senza drenaggio o drenata)

• Selezionare il modulo “Scartamento”, impostare la velocità di scartamento (ad esempio 0,05 mm/min).

• Avvio del carico assiale; il sistema registra in tempo reale la forza assiale, lo spostamento, la pressione dei pori (CU) o la variazione di volume (CD).

• rilevare automaticamente la condizione di picco o di fine (ad esempio, se la deformazione raggiunge il 20%).

Fase 6: conclusione del test e elaborazione dei dati

• Il software interrompe automaticamente il caricamento, rilascia la pressione delle celle, esporta dati grezzi (stress, deformazione, pressione dei pori, variazione di volume).

• Il modulo di post-elaborazione calcola i parametri di resistenza al taglio (c, φ), il modulo di elasticità, la deformazione di guasto, ecc.

• Generare report di prova, esportare in Excel/PDF.

Fase 7: pulizia e manutenzione delle attrezzature

• Scaricare l'acqua delle celle, rimuovere il campione.

• Pulire le linee e le pietre porose; effettuare il controllo dello zero dei sensori.

Per gli altri tipi di prova (U-U, CD, percorso di sforzo, reologia), solo le condizioni di drenaggio e gli obiettivi di controllo durante le fasi di saturazione/consolidazione/taglio cambiano;il software fornisce gli assistenti integrati di conseguenza.
