Apparecchio triassiale automatico

Descrizione di prodotto

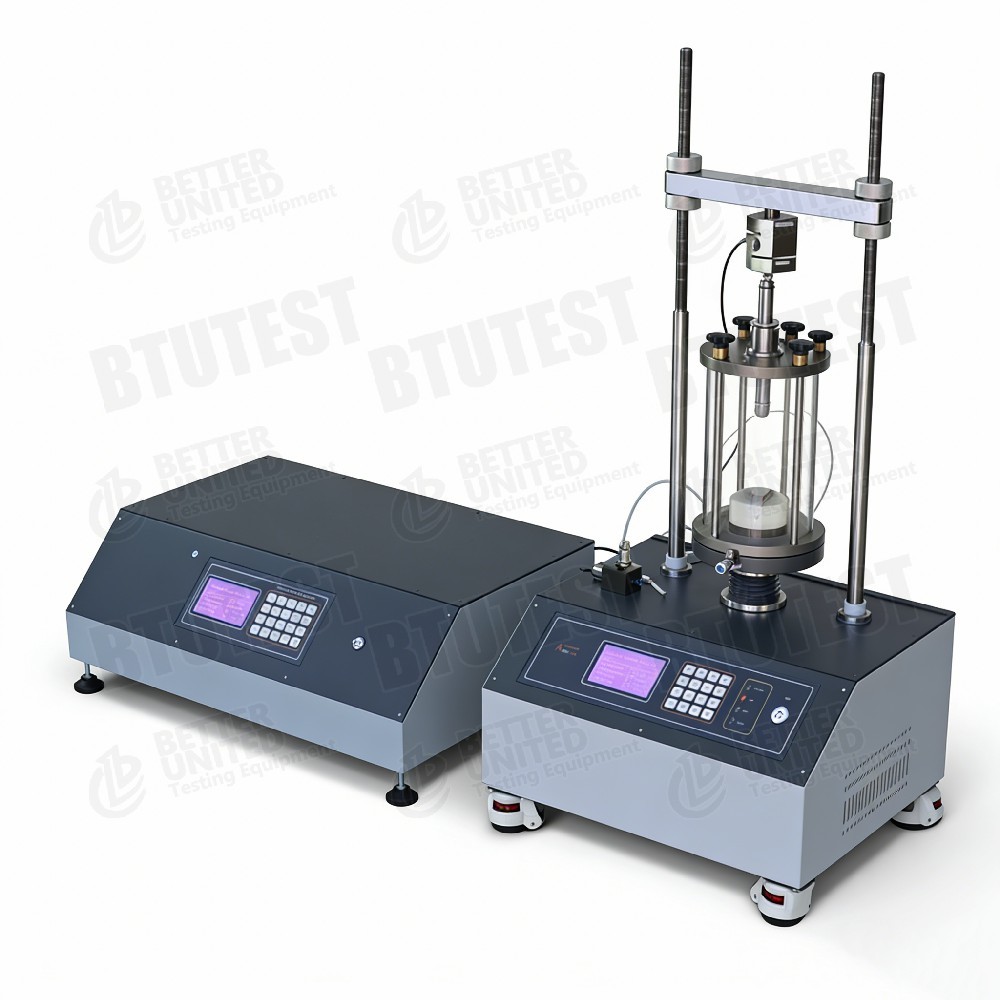

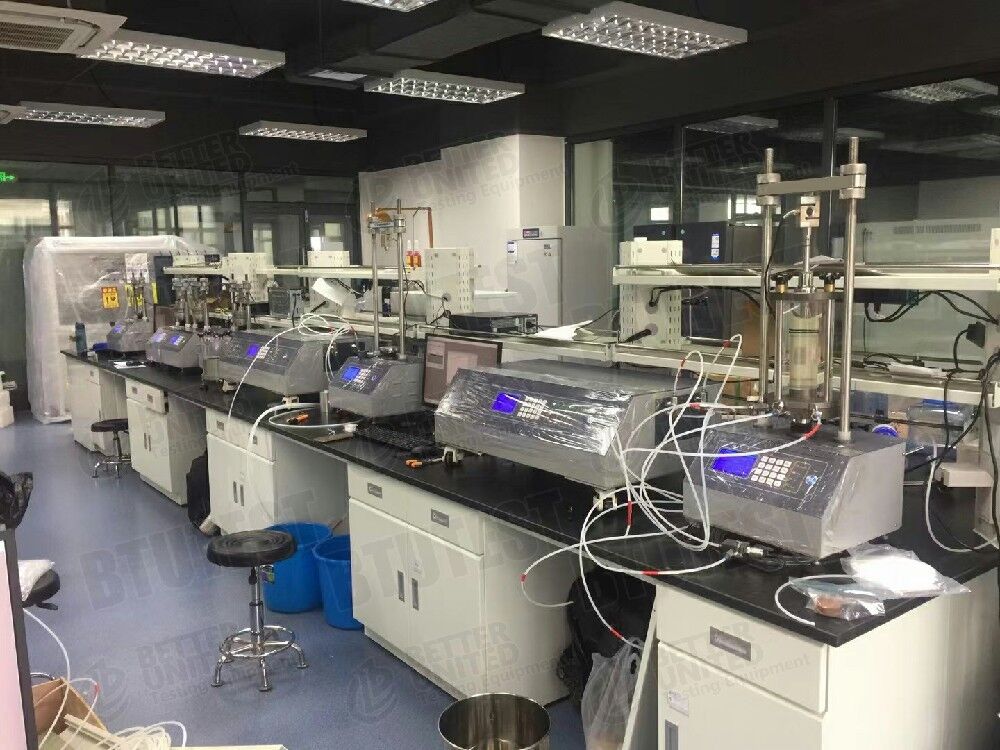

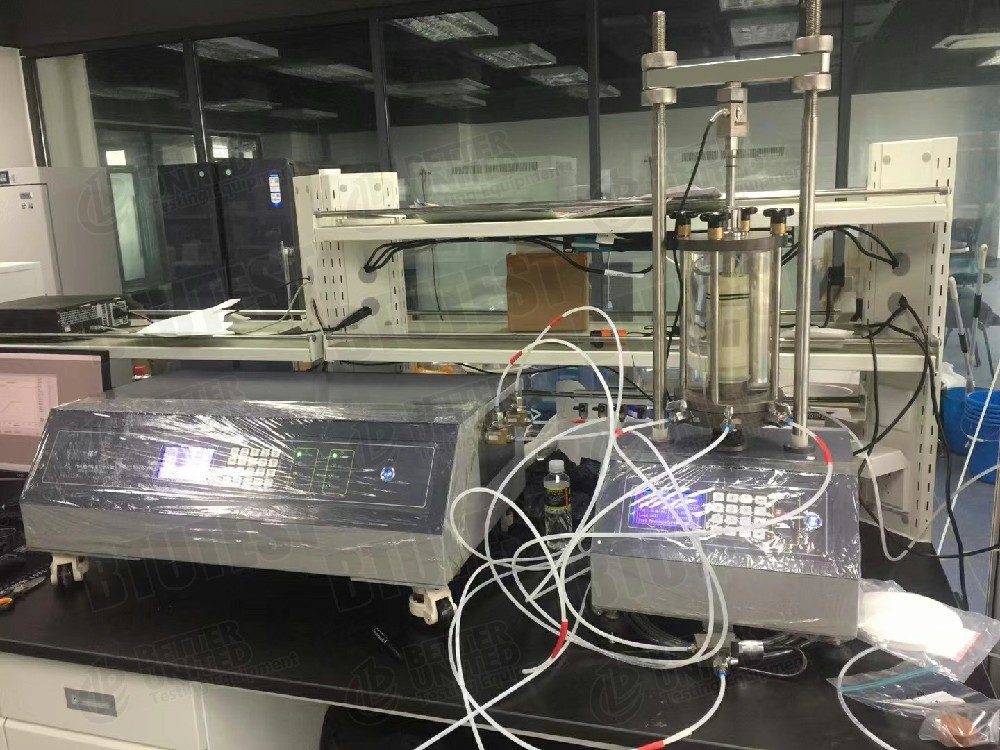

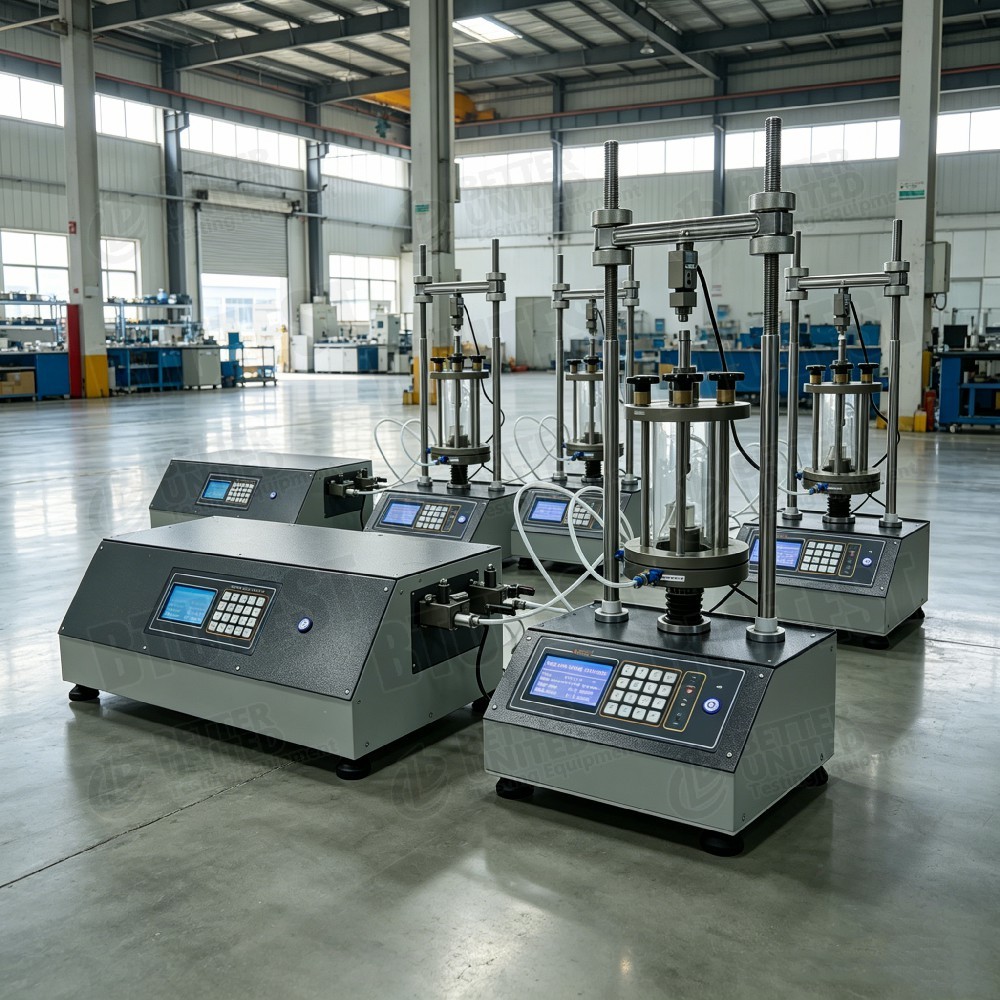

BTU- Sistema di prova triassiale automatico completo della serie TTS

Descrizione

• Master Loader
  • Costruzione rigida a due colonne, motore passo a passo con trasmissione a vermi, basso rumore e funzionamento regolare.
  • Protezione integrata del limite superiore/inferiore e protezione dal sovraccarico (arresto automatico quando la forza assiale supera il raggio di misura del sensore).
  • Misurazione dello spostamento assiale: gamma opzionale di 50 mm (precisione 0,003 mm) o gamma di 100 mm (precisione 0,1% FS).
  • Sensori di forza assiale: intervalli multipli 0-10/25/30/50/60/100 kN.
  • Modi di comando: opzionale LCD display grafico con tastiera a membrana a 16 tasti o touch screen da 5,7 pollici.
  • Port USB per la connessione al computer; può funzionare autonomamente o come parte di un sistema triassiale completamente automatizzato.

• Controller di volume di pressione (PVC)
  • Utilizzato per il controllo preciso della pressione di confinamento e della contropressione e per la misurazione della variazione di volume.
  • Trasduttore di pressione integrato e misurazione del volume (conteggio dei passi del motore passo a passo).
  • Può essere utilizzato da solo come fonte di pressione costante (sostituisce le colonne di mercurio, l'aria compressa, i pesi morti, ecc.) o come manometro di variazione di volume (risoluzione 0,001 ml).
  • Interfaccia USB per il controllo diretto del computer.
  • Il mezzo di lavoro è l'acqua desalinizzata.

Norme di prova (internazionali)

• ASTM D7012(Forza di compressione triassiale della roccia)
• ASTM D7181(prova triassiale consolidata non drenata per il suolo)
• ASTM D4767(prova triassiale consolidata drenata per il suolo)
• ASTM D2850(prova triassiale non consolidata e non drenata per il suolo)
• ASTM D2166(Forza di compressione non limitata)
• ASTM D5084(prova di permeabilità, facoltativa)
• Metodi suggeriti dall'ISRM(Prove triassiali della roccia)
• ISO 17892‐8/‐9(Prove geotecniche triassiali)

Specificità

Modelli e parametri del caricatore principale (tabella 1)

Parametri del regolatore di volume di pressione (PVC) (tabella 2)

• Accuratezza della pressione: ±0,1% FS
• Precisione del volume: 0,1% del valore misurato
• Pannello indipendente dal controller: LCD 240×128, tastiera a membrana a 16 tasti, porta USB
• Protezione automatica contro sovrappressione e sovravolume

Altre specifiche

• Potenza del caricatore principale: 220-240V/50Hz o 110V (facoltativo)
• Ambiente di lavoro: 0~40 °C, umidità relativa <85%, nessuna forte interferenza elettromagnetica
• Pressione di lavoro massima della cella triassiale: 2 MPa (come indicato nel presente manuale; altri modelli possono differire)
• Interfacce: USB, DIN a 4 pin (cellula di carico esterna / sensore di pressione dei pori)

Dettaglio

• Progettazione del caricatore principale integratoIl pannello posteriore fornisce alimentazione, USB, connettore esterno per celle di carico di tipo S e connettore esterno per sensori di pressione dei pori (4-pin DIN).
• Pannello frontaleL' LCD mostra la velocità di corrente, lo spostamento assiale, il carico assiale, la pressione di confinamento, la pressione dei pori; la tastiera a 16 tasti consente la regolazione della velocità, l'avvio/arresto, l'aumento/abbassamento rapido, la configurazione dei parametri (tempo, semplice taratura).
• Posizionamento rapidoPermette di alzare/abbassare rapidamente la piastra di carico per ridurre il tempo di installazione; gli interruttori auto-home e limite impediscono il viaggio eccessivo.
• Controller in PVC️
  • Sistema integrato indipendente con il proprio LCD e tastiera.
  • Può impostare le pressioni di destinazione per il confinamento e la contrapposizione, oppure controllare il riempimento/vuoto.
  • I regolatori di confinamento e di contropressione sono indipendenti; entrambi hanno porte USB.
  • Il pannello posteriore ha ingresso d'acqua (al serbatoio dell'acqua) e uscite (alle porte di confinamento delle celle/di contrapposizione).
• Cellula triassiale️
  • La base ha cinque porte: due per il drenaggio inferiore / pressione dei pori, due per il drenaggio / pressione di confinamento, uno per la pressione di ritorno superiore.
  • Superiore e inferiore fissati con bulloni in T.
  • Serbatoio di vetro organico trasparente, pressione massima di lavoro di 2 MPa.
• Installazione di esemplariIl manuale fornisce una procedura illustrata dettagliata in 10 fasi (inserimento di pellicola di lattice, inserimento del campione, carta filtrabile, pietre porose, fissaggio in alto e in basso,cella di riempimento con acqua de-aerata, ecc.).
• Connessioni di tubi¢ Utilizzare accessori di collegamento rapido da 2 MPa; il tubo di nylon è inserito direttamente; per rimuoverlo, premere il collare verso l'interno e estrarre il tubo.
• Connessioni elettriche- presa di corrente con porta fusibile.

Applicazione

• Test triassiali di meccanica convenzionale del suolo: UU, CU, CD, consolidamento, percorso di sforzo, ecc.
• Prova di compressione triassiale della roccia (con campioni di roccia).
• prove di permeabilità (si richiede un modulo di permeabilità opzionale).
• Esami del suolo insaturi (richiede allegati insaturi).
• Test di scorrere (è supportata una velocità molto lenta di 0,00001 mm/min).
• Ricerca e insegnamento: università, istituti di ricerca, centri di controllo della qualità.
• Può essere utilizzato da solo come fonte di pressione costante o come manometro di variazione di volume.

Vantaggi

• Progettazione modulare¢ Il master loader e il controller in PVC sono indipendenti; possono essere combinati in sistemi di capacità diversi o utilizzati separatamente.
• Misurazione del volume ad alta precisione¢ risoluzione di 0,001 ml, precisione dello 0,1%, superiore ai tubi convenzionali per il cambio di volume.
• Ampia gamma di velocità di carico¥ 0,00001 ~ 20 mm/min (a seconda del modello), che coprono dal sollevamento al taglio rapido.
• Capacità di campione elevata¢ Fino a Ø300×600 mm, adatto a terreni a grana grossolana, riempimento di roccia, nuclei di roccia di grande diametro.
• Protezione da sovraccarico- Ferma automatica quando la forza assiale supera la portata del sensore; protezione da sovrapressione/supervolume sul PVC.
• Due modalità di controlloIl Master Loader è dotato di LCD + tastiera opzionale o touch screen; il PVC ha un proprio pannello di controllo indipendente.
• Comunicazione USB¢ facile connessione al computer per un controllo completamente automatizzato.
• Utilizza acqua de-aerataEvitare sostanze pericolose come il mercurio.
• Protezione contro la corrosione¢ parti esterne verniciate o cromate con smalto da stufa.

Cosa scegliere

Selezionare il modello di Master Loader in base ai requisiti (cfr. tabella 1):

Controllo del volume di pressione:Il modello standard è BTU-PVC-1 (2 MPa / 60 cc). Per una pressione maggiore (ad esempio, 3 MPa) o un volume maggiore (ad esempio, 3000 ml), è necessario un ordine personalizzato (si rimanda al precedente documento BTU-TTS-20).

• Solo triassiale di base¢ Master Loader + un PVC (confinamento); la contropressione può essere manuale o un PVC aggiuntivo.
• CU/CD con saturazione raccomandare il doppio PVC (confinamento + contropressione) con misurazione della variazione di volume.
• Terreni insaturi- Richiede un regolatore di pressione dell'aria e un disco in ceramica.
• Test di trascinamento- garantire che l'intervallo di velocità del Master Loader comprenda velocità molto basse.
• Controllo della temperatura richiede un modulo di controllo della temperatura opzionale (non descritto nel presente manuale, ma disponibile nella serie).

Flusso di processo

Sulla base della sezione 5 "Installazione del campione" del manuale e di una procedura di prova triassiale tipica:

• Preparazione
  • Preparare il campione (saturo o insaturi), misurare le dimensioni.
  • Preparare acqua de-aerata, serbatoio per l'acqua, membrana di lattice, carta filtrabile, pietre porose.

• Installazione del campione (10 fasi, cfr. figura 14)
  a. Inserire una membrana di lattice nel tubo dello stampo, ruotare le estremità verso l'esterno, utilizzare una lampadina di aspirazione per far aderire la membrana alla parete del tubo.
  b. Mettere il campione nel tubo dello stampo.
  c. Mettere il tubo di stampo (con campione) sulla base della cella triassiale, con carta filtrabile e pietra porosa tra base e campione.
  d. Alzare la membrana di lattice e rimuovere il tubo dello stampo.
  e. Afferrare la membrana in lattice alla base con fasci di gomma.
  f. Installare uno stampo diviso attorno al campione per la protezione.
  g. Sopra il campione, collocare carta filtrabile, pietra porosa e tappo del campione, e fissare con fasci di gomma.
  h. Rimuovere lo stampo diviso.
  i. Installare il coperchio trasparente della cella, stringere i dadi, riempire la cella con acqua desalinizzata (ventilazione aperta durante il riempimento).
  j. Chiudere la presa d'aria e controllare le perdite.

• Tubi e cavi di collegamento
  • Collegare la presa di PVC confinante alla porta di pressione confinante della cella.
  • Collegare l'uscita in PVC a controtensione alla porta di controtensione della cella.
  • Collegare il sensore di pressione dei pori alla porta di pressione dei pori della cella.
  • Collegare il Master Loader e i PVC al computer tramite USB.

• Configurazione e prova del software(riferimento al manuale del software)
  • Avviare il software di prova triassiale, selezionare il modulo di prova (saturazione, consolidamento, taglio, ecc.).
  • Impostare i parametri (pressione di confinamento, contropressione, velocità di taglio, condizioni di arresto).
  • Esecuzione automatica: saturazione della contrapressione → controllo del valore B → consolidamento → taglio (controllo della deformazione o della tensione).

• Fine della prova
  • Il software arresta e salva automaticamente i dati.
  • Sgomberare manualmente il confinamento e la contrapposizione.
  • Apri la valvola di drenaggio, scarica l'acqua.
  • Smonta il campione, pulisci la cella e i tubi.

• Trattamento dei dati
  • Il software può tracciare curve di sforzo-deformazione, curve di pressione dei pori, curve di variazione di volume.
  • Per le prove con pressioni di confinamento multiple, disegnare automaticamente i cerchi di Mohr e calcolare c, φ, quindi generare un rapporto.

• Servizi di manutenzione
  • Quando non viene utilizzato per un lungo periodo, svuotare l'acqua dai PVC.
  • Evitare di colpire gli schermi LCD e gli accessori di collegamento rapido.
  • Non superare la pressione massima di funzionamento delle celle (2 MPa per il modello descritto nel presente manuale).
