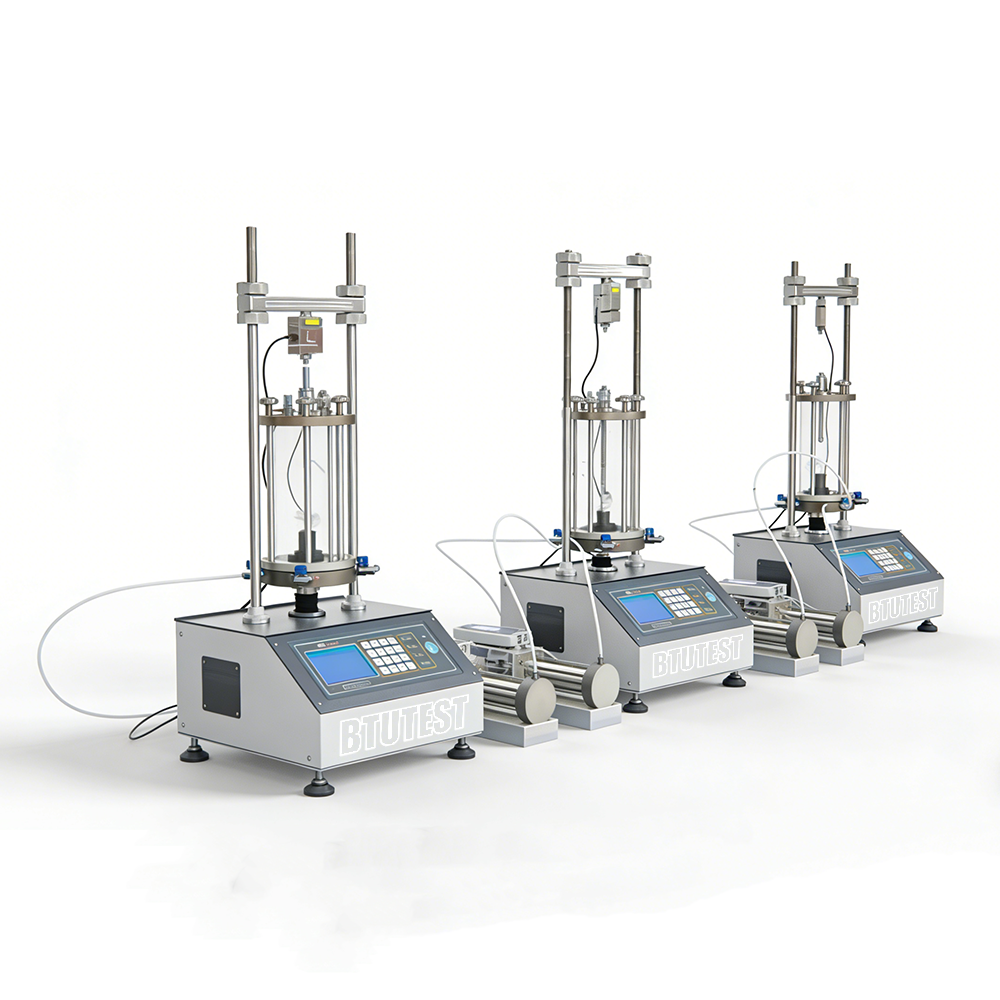

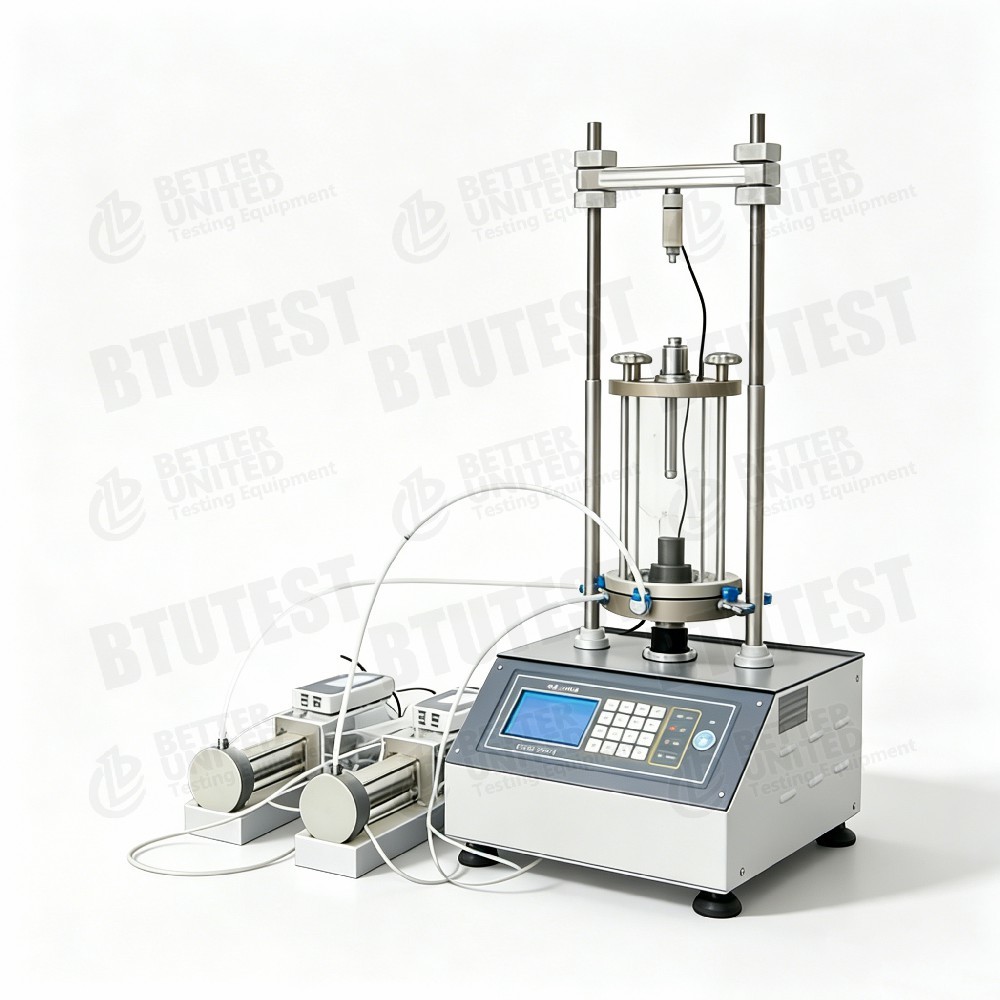

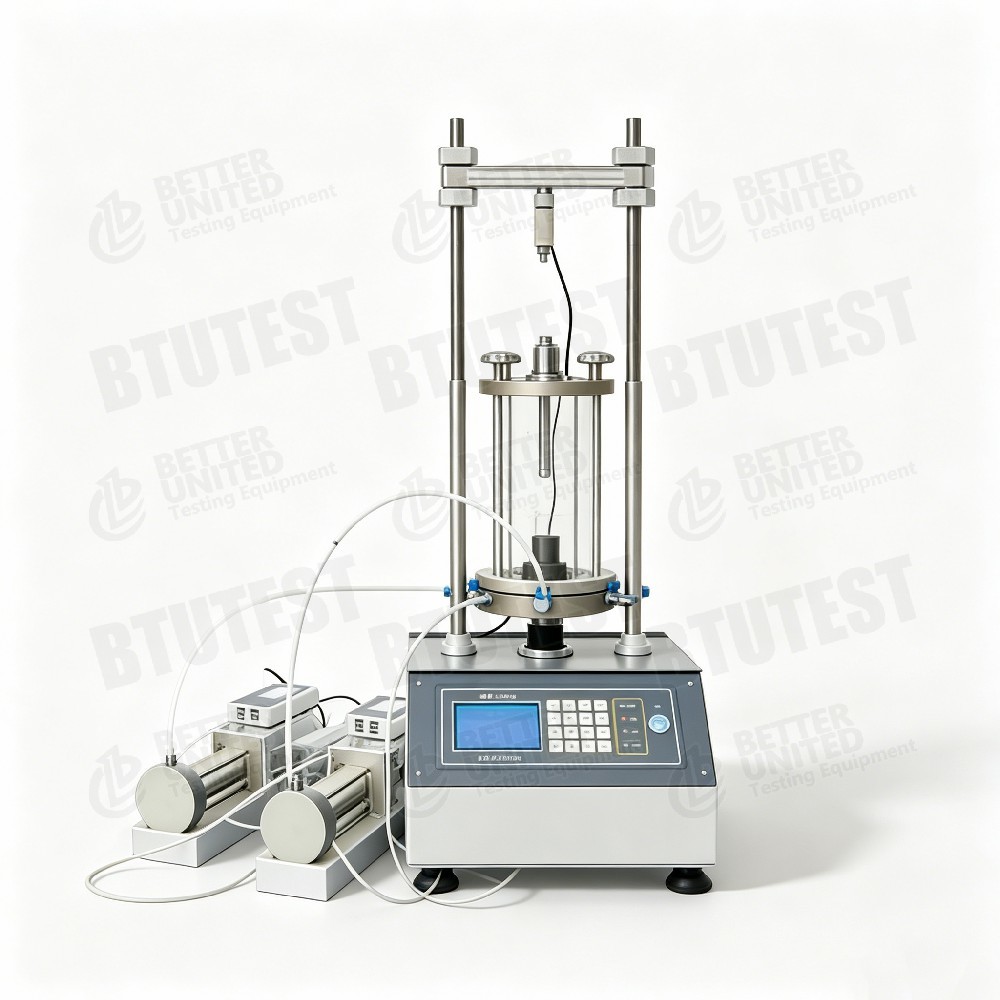

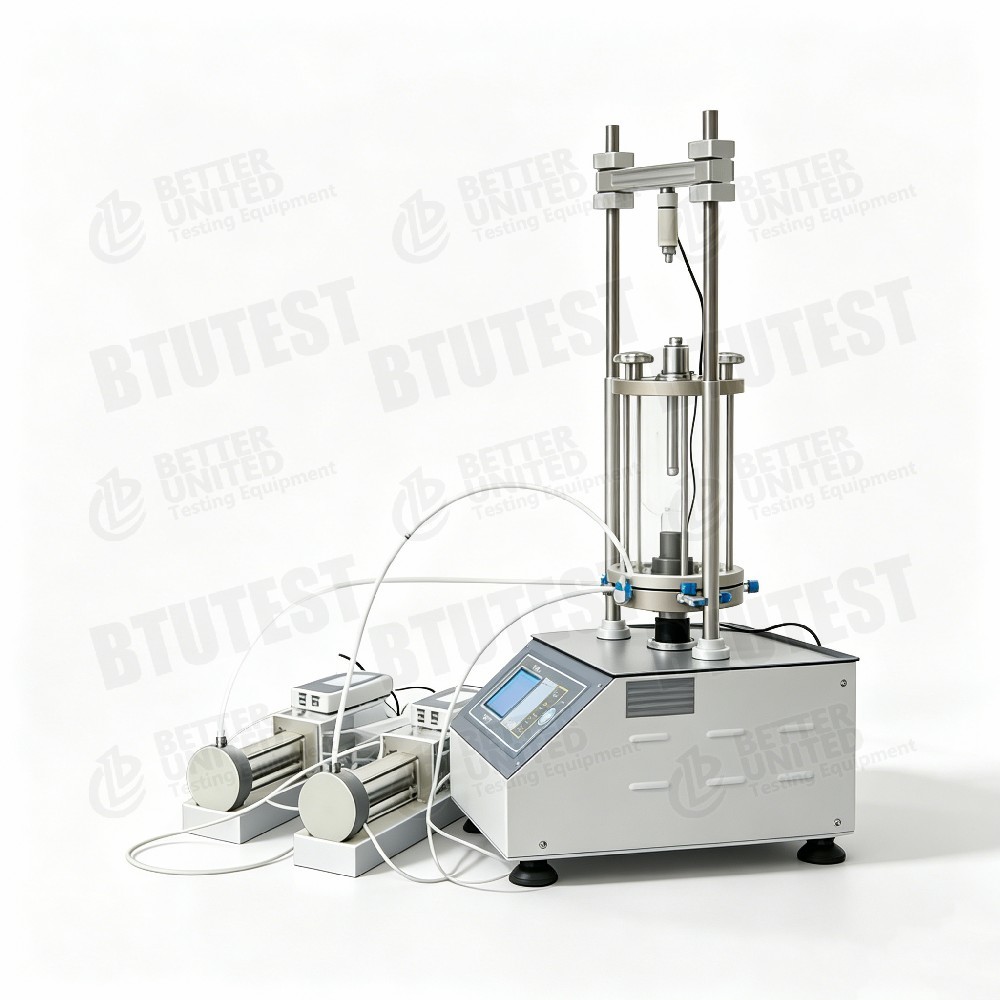

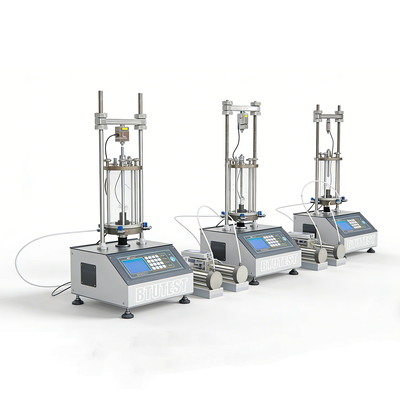

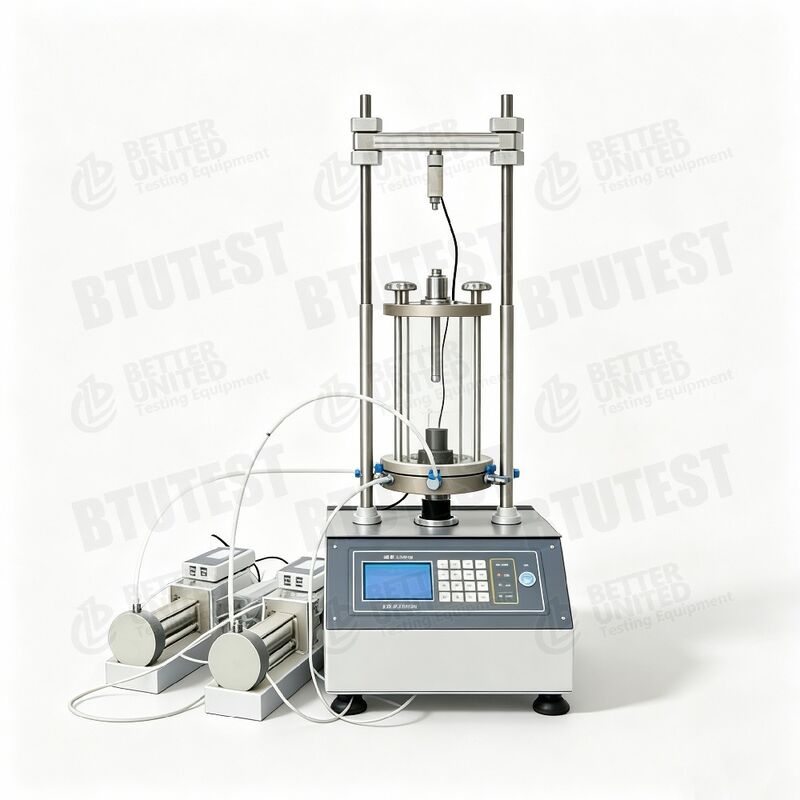

Sistema di prova triassiale automatico

Descrizione di prodotto

                                                           Sistema di prova triassiale automatico

1. Descrizione

La serie BTU-TTS è unasistema di prove triassiali geotecniche multifunzionaliutilizzato per determinare le proprietà meccaniche del terreno sotto diversi percorsi di stress e condizioni di drenaggio. La serie comprende più modelli, che coprono i requisiti di prova da piccoli campioni a grandi campioni di terreno a grana grossa. Il sistema integra moduli di carico assiale, pressione cellulare, contropressione, controllo della velocità di taglio e acquisizione dati, supportando vari metodi di prova triassiali standard.

2. Standard di prova

Sebbene la tabella non elenchi esplicitamente i numeri standard, sulla base delle specifiche generali dei test triassiali, il sistema soddisfa i seguenti standard nazionali e internazionali:

•ASTM D4767(Prova di compressione triassiale consolidata non drenata)

•ASTM D7181(Prova di compressione triassiale drenata consolidata)

•ASTM D2850(Prova triassiale non consolidata non drenata)

•BS 1377: Parte 7(Test triassiale standard britannico)

•ISO 17892-8(Prova di taglio triassiale del terreno)

•SL 237-1999(Procedura di prova geotecnica cinese), ecc.

3. Specifica

4. Dettaglio

•Controllore: Controller indipendenti per la pressione e la contropressione della cella, che supportano il controllo di pressione/volume ad alta precisione.

•Modulo di acquisizione dati: Standard, per la registrazione in tempo reale di forza assiale, spostamento, pressione interstiziale, variazione di volume.

•Funzioni del software: Include i seguenti moduli di test:

◦ Saturazione della contropressione

◦ Consolidamento isotropo/anisotropo

◦ Non consolidati non drenati (UU)

◦ Consolidato Non Drenato (CU) con misurazione della pressione interstiziale

◦ Consolidato Drenato (CD) con misurazione della variazione di volume

◦ Consolidamento K₀

◦ Test del percorso di stress

◦ Test reologici

◦ Calibrazione del sensore

◦ Post-elaborazione ed esportazione dei dati

•Pressione dell'aria: Utilizzato per applicare la contropressione e la cella; i modelli forniscono livelli 2/3/6 MPa.

5. Applicazione

•Indagine geotecnica del sito: Determinare i parametri di resistenza al taglio (c, φ) dei terreni di fondazione e di sottofondo.

•Prove sui materiali della diga: Modelli di grandi dimensioni (100/200) adatti per prove triassiali su terreni a grana grossa e rockfill.

•Analisi di stabilità dei pendii: Ottenere curve sforzo-deformazione in diverse condizioni di drenaggio.

•Ingegneria sotterranea: Simulare la risposta alla pressione dei pori durante lo scavo e il carico.

•Ricerca e insegnamento: Utilizzato per la validazione di modelli costitutivi del suolo e studi sui percorsi di stress.

6. Vantaggi

•Ampia gamma di carichi e dimensioni: Da 10 kN a 2000 kN, coprendo terreni da a grana fine a molto grossa.

•Controllo dello shear estremamente basso: Minimo 0,00001 mm/min, adatto per prove di creep/reologiche.

•Misurazione del volume ad alta precisione: Controllo del volume della contropressione fino a 16.000 ml, per soddisfare i requisiti di drenaggio/cambio di volume di campioni di grandi dimensioni.

•Controllo software completamente automatico: Integra più procedure di test standard, riducendo l'errore umano.

•Progettazione modulare: Configurazione flessibile di cella/contropressione e pressione dell'aria; facile calibrazione del sensore.

7. Parametro (riepilogo)

8. Cosa scegliere

Raccomandazioni basate sul tipo di campione e sui requisiti del test:

Considerare inoltre: la necessità di misurazione della pressione interstiziale, la precisione della variazione di volume, la capacità di controllo del percorso di sollecitazione e la fornitura di aria compressa in loco.

9. Flusso del processo

Di seguito è riportata una procedura standardizzata per un tipicoProva consolidata non drenata (CU).utilizzando la serie BTU-TTS (la maggior parte dei passaggi è controllata automaticamente dal software):

Passaggio 1: preparazione e installazione del campione

• Preparare il campione di terreno rimodellato o indisturbato in base alle dimensioni del campione del modello (ad esempio, Φ70×H140 mm).

• Assemblare pietra porosa, carta da filtro, membrana di gomma attorno al campione e posizionarlo sulla base della cella triassiale.

• Installare il sensore della pressione interstiziale e la linea di drenaggio superiore, sigillare la cella.

Fase 2: Riempimento e disaerazione dell'impianto

• Aprire i regolatori della cella e della contropressione, riempire le linee e la cella con acqua disaerata, rimuovere le bolle d'aria.

• Utilizzare la funzione di “disaerazione della linea” del software per garantire una misurazione accurata della variazione di volume.

Passaggio 3: saturazione della contropressione

• Selezionare il modulo “Back Pressure Saturation” nel software.

• Impostare la contropressione target (ad esempio, 300 kPa) e la pressione della cella (20~50 kPa sopra la contropressione).

• Applicare automaticamente una pressione all'indietro monitorando il coefficiente di pressione dei pori B (tipicamente B≥0,95 indica la piena saturazione).

Passaggio 4: consolidamento isotropo/anisotropo

• Selezionare il modulo “Consolidamento” nel software.

• Impostare la pressione cellulare target (o la condizione K₀) e i criteri di stabilità della variazione del tempo/volume di consolidamento.

• Il sistema registra automaticamente la variazione di volume e la dissipazione della pressione interstiziale, generando un registro di consolidamento.

Passaggio 5: tranciatura (non drenata o drenata)

• Selezionare il modulo “Taglio”, impostare la velocità di taglio (ad esempio, 0,05 mm/min).

• Avviare il carico assiale; il sistema registra in tempo reale la forza assiale, lo spostamento, la pressione interstiziale (CU) o la variazione di volume (CD).

• Rileva automaticamente la condizione di picco o di terminazione (ad esempio, la deformazione raggiunge il 20%).

Passaggio 6: testare la terminazione e l'elaborazione dei dati

• Il software interrompe automaticamente il caricamento, rilascia la pressione della cella, esporta i dati grezzi (stress, deformazione, pressione dei pori, variazione di volume).

• Il modulo di post-elaborazione calcola i parametri di resistenza al taglio (c, φ), modulo elastico, deformazione a rottura, ecc.

• Genera rapporto di prova, esporta in Excel/PDF.

Passaggio 7: pulizia e manutenzione dell'attrezzatura

• Scaricare l'acqua della cella, rimuovere il campione.

• Linee pulite e pietra porosa; eseguire il controllo dell'azzeramento del sensore.

Per gli altri tipi di test (UU, CD, percorso di stress, reologia), cambiano solo le condizioni di drenaggio e gli obiettivi di controllo durante le fasi di saturazione/consolidazione/taglio; il software fornisce di conseguenza procedure guidate integrate.
