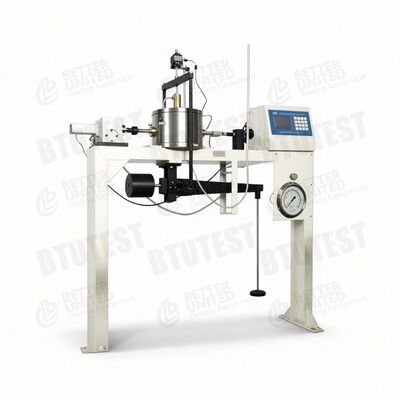

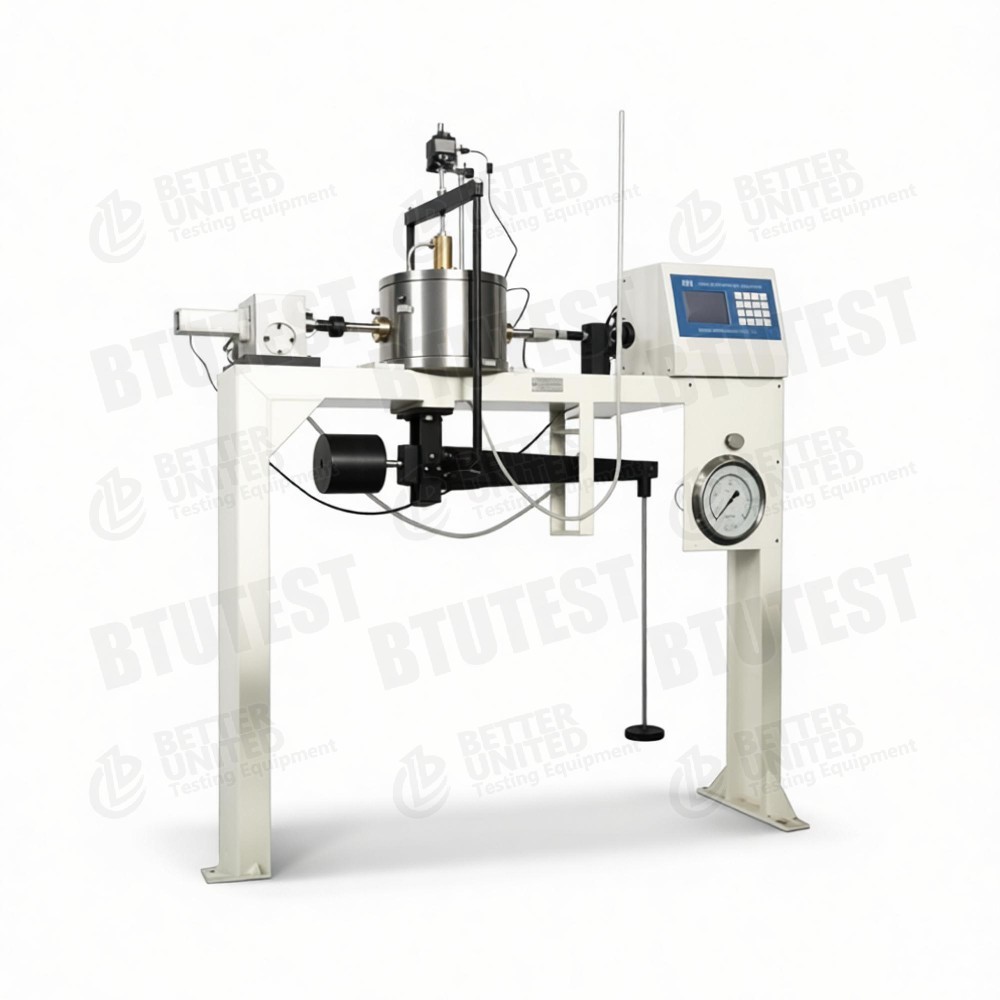

Apparecchio a taglio diretto insaturo a leva

Descrizione di prodotto

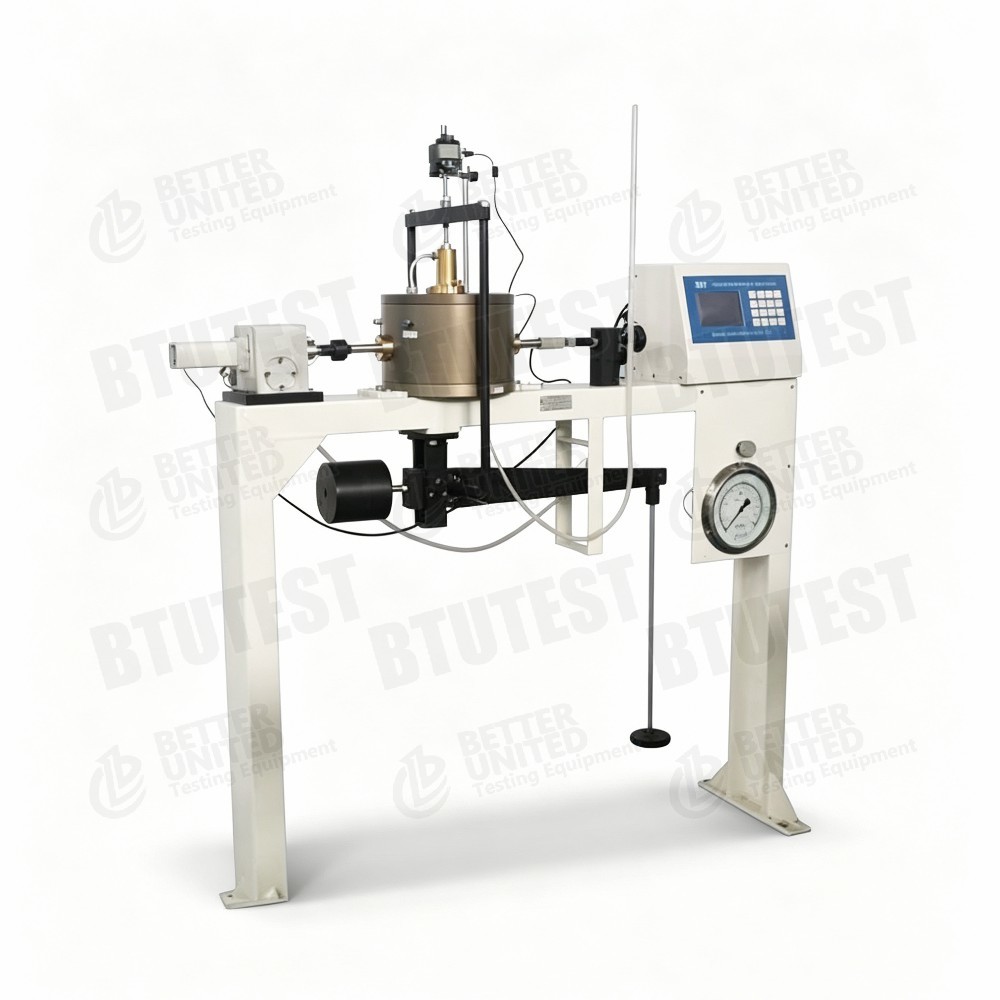

Apparecchi di taglio diretto insaturi a leva

ModelloBTU- DDS-1U

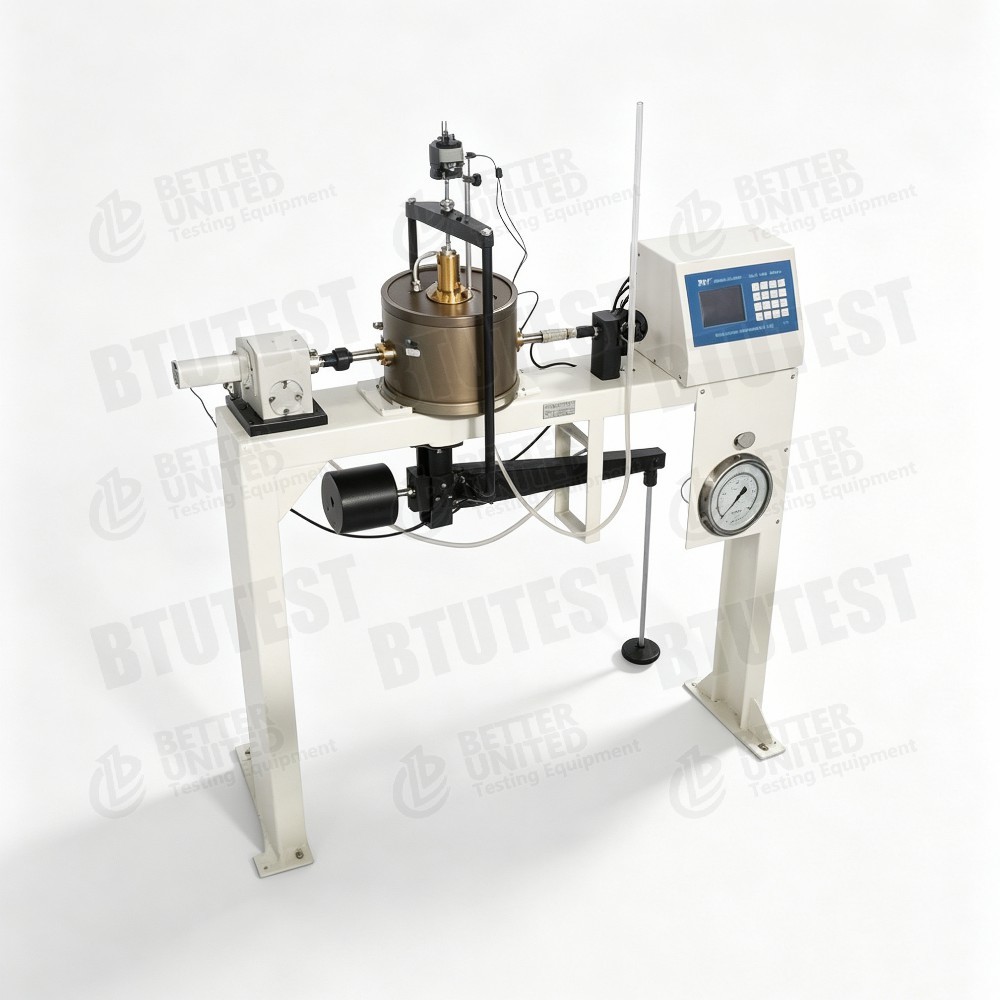

Descrizione

Questo apparecchio è unapparecchi di taglio diretto insaturi di tipo leva, modelloBTU- DDS-1U, specificamente progettato per la prova della resistenza al taglio di terreni insaturi.e controlla l'aspirazione matrica utilizzando un disco in ceramica e un sistema di controllo della pressione dell'aria nei poriCaratteristiche principali:

• Cella di pressione specializzata: applica una tensione normale netta non influenzata dalla pressione dell'aria nei pori; superficie trattata per resistenza alla corrosione e elevata resistenza.
• Casella di taglio specializzata: Ø61,8 mm × H20 mm, dotata di un supporto per disco in ceramica per una facile sostituzione del disco in ceramica (5 Bar, importato dagli Stati Uniti d'America) e un comodo disariazione mediante saturazione a vuoto.
• Velocità di taglio: 0,00001 ‰ 6 mm/min, regolazione senza passaggio, display LCD.
• Forza di taglio massima orizzontale: 5 kN (facoltativo 10 kN).
• Pressione normale: carico di leva in fasi (pesi facoltativi, massimo 1600 kPa).
• Lo spostamento normale: 12,7 mm, risoluzione 0,01 mm.
• Misurazione della variazione di volume: intervallo 0 ‰ 200 ml, risoluzione 0,01 ml.
• Pressione dell'aria tra le porte: 0 ̊0,6 MPa, con manometro di grado 0,25.
• Incluso il sistema di acquisizione dei dati.

Norme di prova (internazionali)

• ASTM D3080(prova di taglio diretto)
• ASTM D5298(misurazione dell'aspirazione)
• ASTM D6836(Metodi di prova del suolo insaturi, compresa la tecnica di traslazione dell'asse)
• ISO 17892‐10(prova di taglio diretto)
• BS 1377-7(prova di taglio diretto)
• La resistenza residua dei terreni insaturi può riferirsi a:ASTM D7608e simili.

L'apparecchio controlla la tensione normale netta regolando la pressione dell'aria nei pori e la tensione normale totale, soddisfacendo i requisiti fondamentali della tecnica di traslazione dell'asse.

Specificità

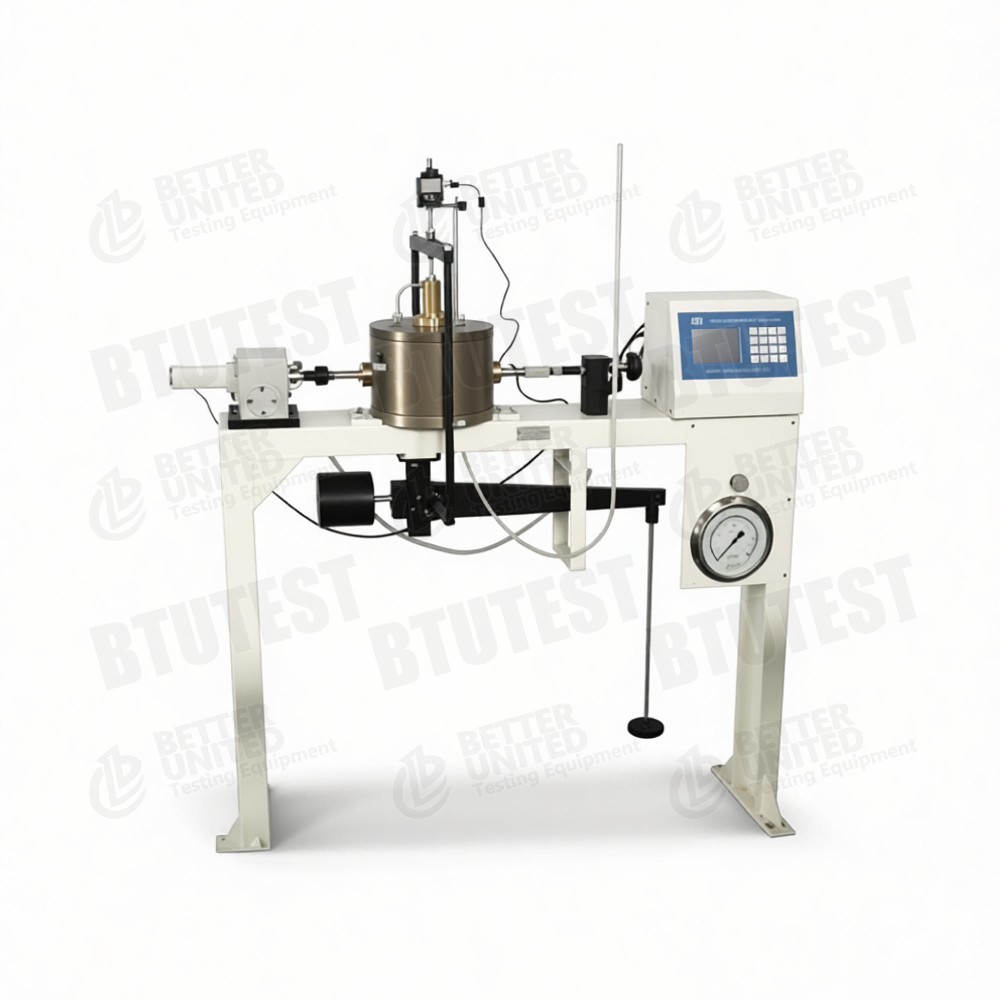

Dettaglio

• Celle a pressione non sature¢ appositamente progettato in modo che il pistone di carico normale si sigilli contro la cella; la sollecitazione normale applicata non è controbilanciata dalla pressione dell'aria nei pori,che consente un controllo indipendente della tensione normale netta (σ_net = σ ?? u_a).
• Scatole da taglio e dischi di ceramica¢ La base della scatola di taglio è dotata di un supporto per il disco in ceramica, che consente la rapida sostituzione dei dischi con valori di ingresso di aria diversi (standard 5 Bar, corrispondente a un valore di ingresso di aria di 500 kPa),adatto alla maggior parte delle prove del suolo insaturiIl disco ceramico può essere rimosso e saturo a vuoto per garantire un'efficace traslazione dell'asse.
• Sistema di carico della levaApplica la forza normale utilizzando pesi e una leva (il rapporto di leva non indicato, ma in genere 12:1 o 10:1).in grado di simulare strati di suolo relativamente profondi.
• Largo intervallo di velocità di taglio¥ 0,00001 ¥ 6 mm/min copre dal taglio lento (0,02 ¥ 0,05 mm/min) al taglio veloce (0,8 ¥ 1,2 mm/min) e può essere utilizzato anche per le prove di scorrevolezza.
• Forza di taglio orizzontale- 5 kN standard (corrispondente a una sollecitazione massima di taglio di circa 1,67 MPa, a seconda della superficie del campione); 10 kN opzionali per terreni ad alta resistenza.
• Misurazione dello spostamento e del volume¢ Lo spostamento normale misurato da un indicatore di quadrante (risoluzione 0,01 mm); la variazione di volume misurata da una buretta o da un sensore (0 ¢200 ml, risoluzione 0,01 ml) per registrare le variazioni del volume di acqua drenata/assorbita.
• Controllo della pressione dell'aria tra le porteL'apparecchiatura deve essere alimentata da un dispositivo di controllo della pressione (cfr. figura 1).
• Sistema di acquisizione dei datiIl manuale non specifica le funzioni del software, probabilmente di base.

Applicazione

• Analisi della stabilità della pendenza non satura′ Determinare i parametri di resistenza al taglio (c′, φ′, φb) sotto diverse sollecitazioni normali nette e aspirazioni.
• Terreni espansivi e pieghevoli- studiare l'effetto della variazione del contenuto idrico (variazione di aspirazione) sulla resistenza.
• Coperture di discarica- Valutazione del comportamento meccanico del suolo insaturi.
• Sottogruppi e fondazioni¢ Ottenere i parametri di resistenza per i terreni sopra la zona capillare.
• Insegnamento e ricerca- Meccanica dei suoli insaturi nei laboratori universitari.

Vantaggi

• Progettazione specializzata non satura La cella di pressione e la scatola di taglio ottimizzati per la traslazione dell'asse, garantendo un controllo indipendente della tensione normale netta.
• Comodo sostituzione del disco in ceramicaLa struttura del supporto consente di sostituire facilmente i dischi con valori di ingresso di aria diversi; può essere saturo sotto vuoto per un controllo affidabile dell'aspirazione.
• Carico della leva¢ Nessun servosistema complesso; basso costo, semplice manutenzione e può applicare tensioni normali elevate (1600 kPa).
• Largo intervallo di velocità di taglio¢ Risponde a vari standard di prova (slow shear, fast shear).
• Forza di taglio elevata opzionale- fino a 10 kN per terreni ad alta resistenza o con grano grossolano.
• Misurazione del volume ad alta risoluzione ¢ risoluzione di 0,01 ml, adatto per il monitoraggio delle variazioni del volume di drenaggio/assorbimento nei terreni insaturi.
• Sistema di acquisizione dei datiRiduce lo sforzo di registrazione manuale e migliora l'affidabilità dei dati.

Cosa scegliere

Selezionare l'apparecchio o i suoi accessori in base ai requisiti di prova:

• Necessità di test non saturiPer i soli terreni saturi è più conveniente un apparecchio di taglio diretto convenzionale, se è necessario un controllo dell'aspirazione è necessario questo modello.
• Requisito di sollecitazione normaleSe è necessaria una sollecitazione normale superiore (ad esempio per terreni profondi), si consiglia di considerare altri modelli (ad esempio, DDS-4UF con 3,2 MPa).
• Requisito di forza di taglioPer le sabbie, i terreni grossolani o i terreni ad alta resistenza, si raccomanda l'opzione di 10 kN.
• Valore di ingresso dell'aria del disco ceramicoPer le aspirazioni più elevate (ad esempio, > 1000 kPa), un disco ceramico ad ingresso più elevato (ad es.15 Bar) può essere ordinato dal produttore..
• Livello di automazionePer il controllo completamente automatico (servo-carico, carico in più fasi programmati), scegliere modelli come il DDS-4UF.
• Acquisizione di datiPer il post-elaborazione avanzata (ad esempio, tracciamento automatico dell'involucro di resistenza, calcolo c/φ), verificare le capacità del software o aggiornarlo.
• BilancioL'apparecchio di taglio diretto insaturi di tipo leva è più economico delle unità servo-controllate completamente automatiche, offrendo un buon valore come dispositivo di prova insaturi di livello di ingresso.

Flusso di processo

Esempio:Prova di taglio diretto non saturo (consolidato drenato, che controlla la tensione normale netta e l'aspirazione)

• Preparazione di dischi ceramici
  • Immergere il disco in ceramica da 5 bar in acqua de-aerata e applicare il vuoto per saturarlo (rimuovere le bolle d'aria).
  • Installare il disco in ceramica nel supporto sulla base della scatola di taglio, assicurando una buona tenuta.

• Preparazione dei campioni
  • Tagliare il terreno insaturi senza disturbi o preparare il campione rimodellato con un anello di taglio di Ø61,8 mm × 20 mm.
  • Misurare il tenore iniziale di acqua e la densità; se è necessario un aspirazione specifica, pre-equilibrare utilizzando l'equilibrio di vapore.

• Installazione di esemplari
  • Mettere il campione sul disco di ceramica, quindi installare una pietra porosa e una piastra di carico.
  • Monta la scatola di taglio superiore e inserisci tutta la scatola di taglio nella cella a pressione.
  • Collegare la linea di pressione dell'aria porosa (alla parte superiore della scatola di taglio o della cella di pressione) e la linea di drenaggio/cambio di volume (alla cavità sotto il disco in ceramica).

• Applicare lo stress normale netto
  • Applicare la sollecitazione normale totale σ desiderata con la leva e i pesi.
  • Applicare contemporaneamente una pressione porosa (ua) (ad es. 50 kPa).

• Applicare aspirazione ed equilibrare
  • L'aspirazione matrica s = ua ?? u_w. In genere u_w = 0 (linea di drenaggio aperta all'atmosfera), quindi s = ua.
  • Aprire la valvola di drenaggio e registrare il cambiamento di volume (drenaggio/assorbimento) fino a stabilizzare (equilibrio di aspirazione).

• Consolidamento
  • Mantenere costante lo sforzo netto normale e l'aspirazione; registrare la deformazione verticale fino a quando il consolidamento non è stabile.

• Impostare i parametri di taglio
  • Sul pannello di controllo, impostare la velocità di taglio (ad esempio 0,02 mm/min per il taglio lento).
  • Impostare il limite di spostamento di taglio (ad esempio, 6 mm).
  • Collegare il sistema di acquisizione dati e eliminare tutti i sensori.

• Iniziate a tagliare
  • Avviare il motore passo per spostare la scatola di taglio orizzontalmente.
  • Il sistema di acquisizione dei dati registra in tempo reale la forza di taglio orizzontale, lo spostamento orizzontale, lo spostamento verticale, la variazione di volume e il tempo.
  • Grafica della curva di spostamento della tensione di taglio.

• Condizione di arresto
  • Quando viene raggiunto lo spostamento di taglio prestabilito o la sollecitazione di taglio scende significativamente dopo un picco, fermarsi manualmente o automaticamente (se il sistema supporta l'arresto automatico).

• Disassemblaggio e pulizia
  • Scaricare i pesi e rilasciare la pressione dell'aria nei pori.
  • Rimuovere il campione, pulire la scatola e il disco in ceramica.
  • Per le prove con diverse sollecitazioni normali nette o aspirazioni, ripetere i passaggi 1 ̊9.

• Trattamento dei dati
  • Calcolare la tensione di taglio massima per ciascun campione.
  • Per aspirazione costante e sollecitazioni normali nette variabili, tracciare l'involucro della resistenza di Mohr-Coulomb per ottenere i parametri di resistenza alla sollecitazione effettivi c′ e φ′.
  • Per lo stress normale netto costante e l'aspirazione variabile, calcolare φb (l'angolo di aumento della resistenza dovuto all'aspirazione).
  • Generare un rapporto di prova.

Riassunto:Il BTU-DDS-1U è un apparecchio di taglio diretto insaturi a leva che utilizza la tecnica di traslazione dell'asse per controllare l'aspirazione.un ampio intervallo di velocità di taglio, e una elevata capacità di sollecitazione normale (fino a 1600 kPa).offrendo buone prestazioni in termini di costi come dispositivo di taglio diretto non saturo di livello di ingressoLa selezione deve tener conto della gamma di aspirazione richiesta (valore di ingresso dell'aria del disco ceramico), della necessità di una forte forza di taglio,e il budget opzionale 10 kN forza di taglio o automazione più avanzata può essere aggiunto se necessario.
