Apparecchio di consolidamento completamente automatico (meccanico)

Descrizione di prodotto

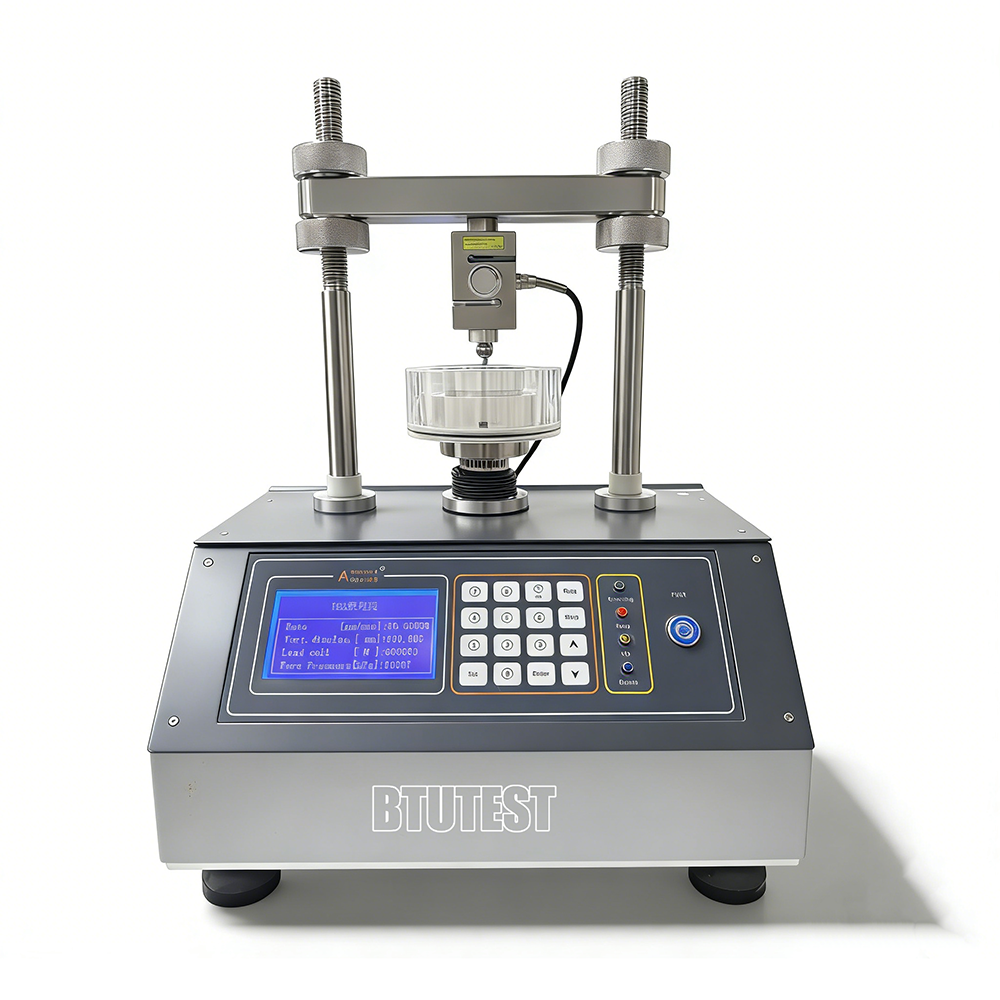

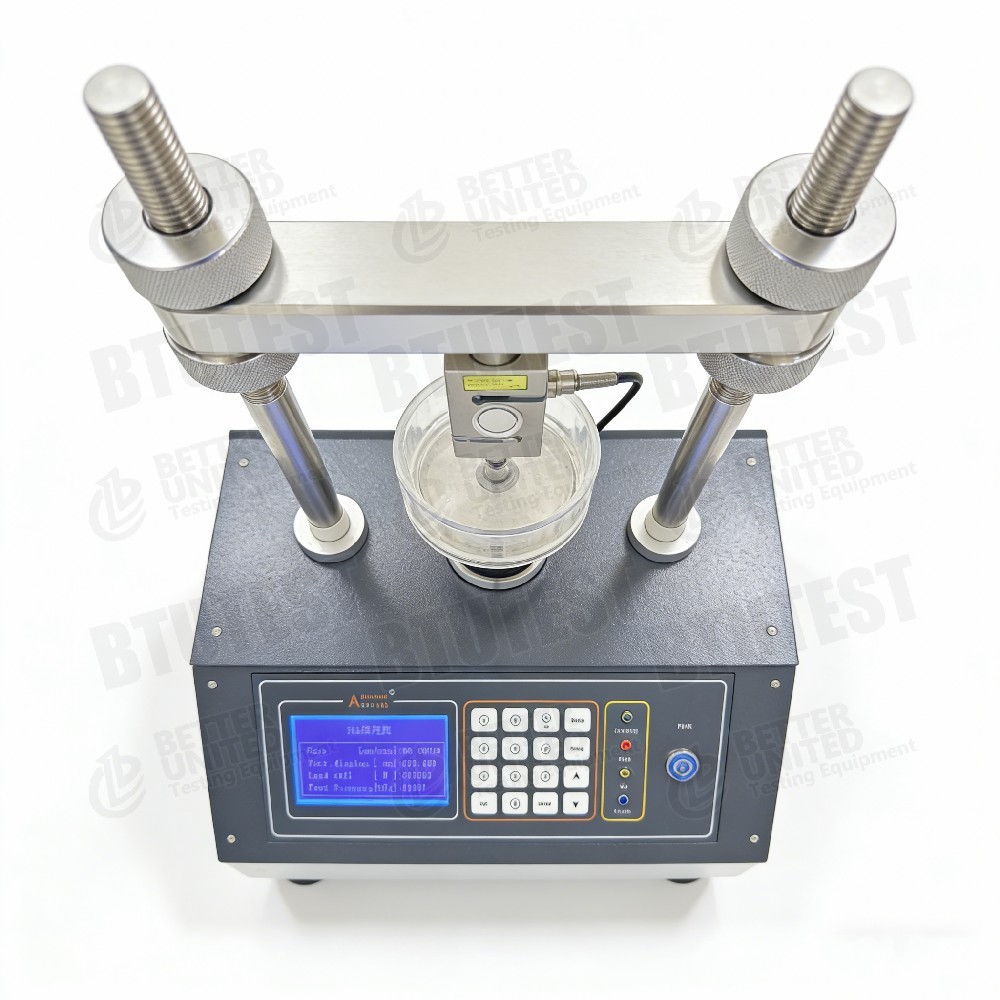

Modello (meccanico) di apparato di consolidamento completamente automaticoBTU-1

Descrizione

Questa apparecchiatura è aapparecchio di consolidamento completamente automatico (meccanico), modelloBTU-1, utilizzato per prove di consolidamento unidimensionale dei terreni. Applica automaticamente i carichi e acquisisce dati per determinare i parametri di compressibilità del terreno (coefficiente di compressibilità av, modulo di rimbalzo Es, coefficiente di consolidamento Cv, pressione di preconsolidamento Pc, ecc.). Caratteristiche principali:

• Buone funzioni di controllo espandibili
• Applica continuamente una pressione di 0‑5 MPa (per diametro del campione di 61,8 mm)
• Dimensioni dei campioni: Φ61,8×H20 mm e Φ79,8×H20 mm
• Il software di acquisizione e controllo ottiene automaticamente i parametri di consolidamento e traccia varie curve (curva radice quadrata del tempo, curva log‑time, curva e‑p, curva e‑lg p, curva Cv‑P(T90), curva Cv‑P(T50), curva H‑P, ecc.)

Standard di prova (internazionali)

• ASTM D2435(Consolidamento unidimensionale dei terreni)
• ISO 17892-5(Prova di consolidamento)
• BS 1377‑6(Prova di consolidamento)
• ASTM D4186(Consolidamento CRS, se supportato)
• ASTM D4546(Consolidamento carico-scarico-ricarico)

L'apparecchiatura può soddisfare i requisiti di questi standard per il carico, la misurazione dello spostamento, l'acquisizione dei dati, ecc.

Specifica

Dettaglio

• Caricamento meccanico– Utilizza un sistema motorizzato (servo o passo-passo) per applicare la pressione assiale, che non richiede potenza pneumatica o idraulica, offrendo un controllo preciso e una risposta rapida.
• Applicazione di pressione continua– 0‑5 MPa regolabile in continuo, caricamento continuo, adatto per modalità di caricamento graduale o di caricamento continuo CRS.
• Precisione ad alta pressione– Precisione assoluta ±1 kPa (circa 0,02% FS rispetto a 5 MPa), di gran lunga superiore ai consolidatometri convenzionali.
• Due dimensioni del campione–
  • Φ61,8×20 mm (anello standard, area 30 cm²)
  • Φ79,8×20 mm (area 50 cm²), adatto a terreni con particelle leggermente più grandi o dove un'area maggiore riduce gli effetti di incrostazione.
• Funzioni di controllo espandibili– Può consentire la connessione di più celle di consolidamento (multi‑unità) o il supporto per più modalità di test (carico graduale, CRS, CRL, scorrimento, ecc.) come aggiornamenti futuri.
• Potente software di post-elaborazione– Calcola automaticamente i parametri di consolidamento e traccia le curve standard, risparmiando tempo di elaborazione dei dati.
• Capacità di alta pressione– 5 MPa possono simulare lo stress da sovraccarico a profondità >200 m (assumendo γ=20 kN/m³, circa 250 m).

Applicazione

• Prove di consolidamento di routine– Determinare l’indice di compressione, il coefficiente di consolidamento e la pressione di preconsolidamento di terreni a grana fine (argilla, argilla limosa).
• Consolidamento ad alto stress– Pressione massima 5 MPa adatta a terreni profondi, riempimenti elevati e design con precarico maggiorato.
• Dimensioni del campione più grandi (Φ79,8 mm)– Adatto per terreni contenenti una piccola quantità di particelle grossolane, riducendo gli effetti del calcare.

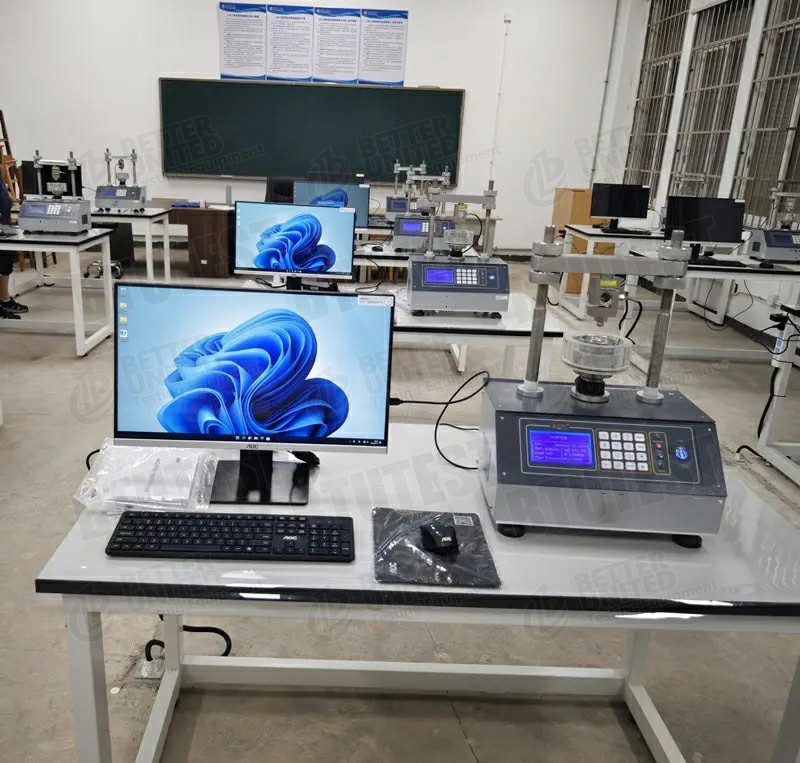

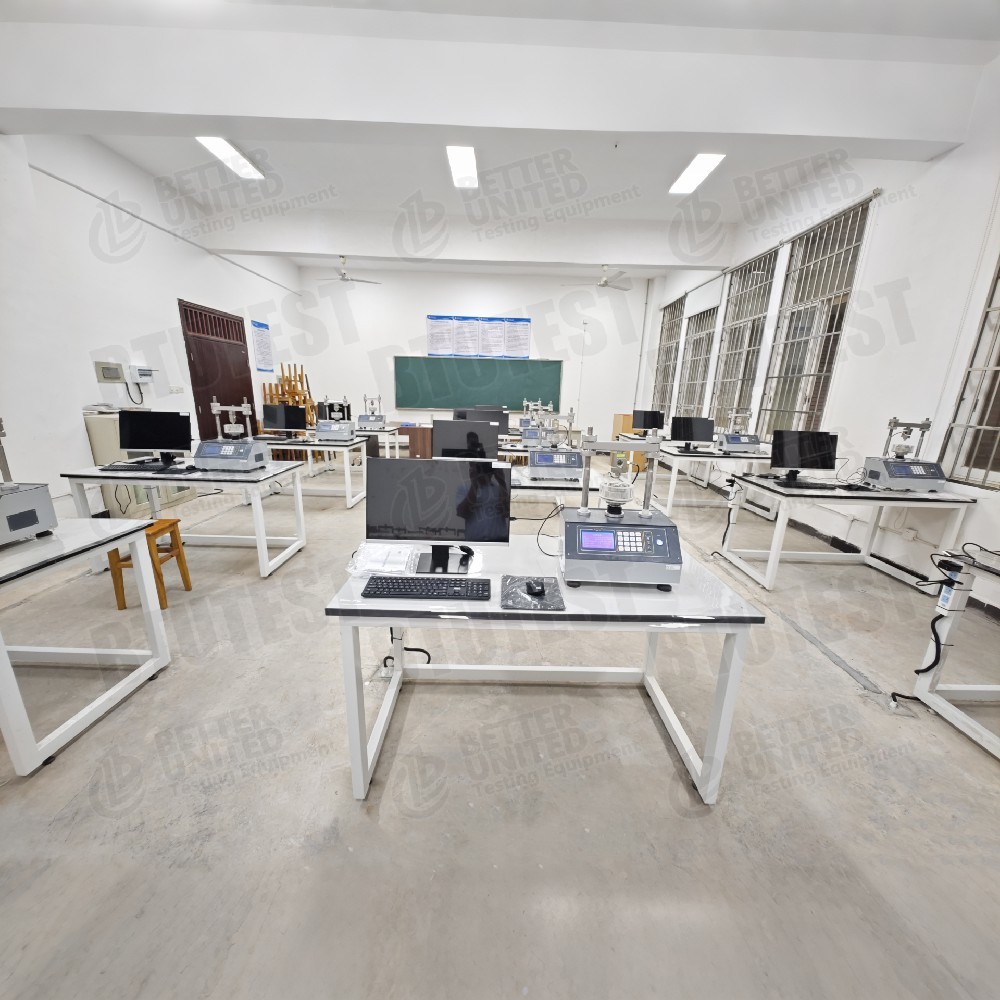

• Ricerca e insegnamento– Laboratori universitari di meccanica del suolo per sperimentazioni e ricerche degli studenti.
• Insegnamento del software– Traccia automaticamente le curve, aiutando gli studenti a comprendere la teoria del consolidamento.

Vantaggi

• Controllo della pressione ad alta precisione– Precisione assoluta di ±1 kPa, di gran lunga superiore ai consolidamometri convenzionali (tipicamente ±1% FS ≈ ±50 kPa).
• Caricamento continuo e continuo– Consente CRS (tasso di deformazione costante) o test di consolidamento del percorso di sollecitazione personalizzati.
• Due dimensioni del campione– Flessibilità di scelta in base alla dimensione massima delle particelle.
• Buona espandibilità– Può aggiungere più celle di consolidamento o aggiornare moduli di test.
• Software completo– Calcola automaticamente i parametri, genera curve con un clic, riducendo lo sforzo e gli errori di tracciamento manuale.
• Caricamento meccanico– Nessuna fonte d'aria richiesta, pulita, silenziosa, adatta per laboratori interni.
• Alta pressione– 5 MPa soddisfa i requisiti di consolidamento per la maggior parte delle profondità.

Cosa scegliere

Seleziona questa attrezzatura o confrontala con altri modelli in base ai requisiti dei test:

Flusso del processo

Esempio:Test di consolidamento con carico graduale (ASTM D2435)

• Preparazione del campione
  • Tagliare il campione indisturbato o rimodellato utilizzando un anello Φ61,8×20 mm o Φ79,8×20 mm.
  • Misurare il contenuto e la densità iniziali dell'acqua. Se è necessaria la saturazione, immergere o saturare sotto vuoto.

• Installazione del campione
  • Posizionare l'anello con il campione nella cella di consolidamento (con pietre porose e carta da filtro).
  • Posizionare la cella nel telaio di carico e installare il sensore di spostamento (azzerarlo).
  • Collegare il sistema di acquisizione dati.

• Applicare la pressione di seduta iniziale
  • Impostare una piccola pressione (ad esempio, 2‑5 kPa) tramite software per garantire un buon contatto tra il cappuccio di caricamento e il campione; registrare la lettura dello spostamento iniziale.

• Impostare i parametri di prova
  • Nel software, selezionare "modulo di consolidamento caricamento graduale".
  • Impostare la sequenza di carico (ad esempio, 12,5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, fino a 5 MPa).
  • Impostare la durata per ogni fase di carico (ad esempio, 24 ore o criterio di stabilità basato sul tempo, come la variazione di spostamento <0,01 mm nell'ultima ora).
  • Impostare gli intervalli di acquisizione dei dati (ad esempio, 0,1, 1, 10, 60 minuti, ecc.).

• Inizia la prova
  • Il software applica automaticamente il primo gradino di carico tramite il motore e mantiene la sollecitazione costante.
  • Il sensore di spostamento registra la deformazione verticale in tempo reale; il software traccia le curve tempo-spostamento.
  • Quando ciascuna fase di carico raggiunge la stabilità, viene applicata automaticamente la fase di carico successiva.

• Fase di scarico (se si deve misurare il rimbalzo)
  • Una volta raggiunto il carico massimo, eseguire lo scarico (ad esempio, 1600, 800, 400, 200, 100, 50, 25 kPa) per determinare le curve di rimbalzo.

• Fine e smontaggio
  • Dopo il test, scaricare a zero, rimuovere il campione, pesarlo e asciugarlo per misurare il contenuto d'acqua finale (per la correzione).

• Elaborazione dei dati
  • Il software calcola automaticamente il rapporto dei vuoti, il coefficiente di compressibilità av, l'indice di compressione Cc e l'indice di rimbalzo Cs per ogni fase di carico.
  • Traccia la curva e‑p e la curva e‑lg p, determina la pressione di preconsolidamento Pc (metodo Casagrande).
  • Calcola il coefficiente di consolidamento Cv utilizzando il metodo della radice quadrata del tempo o il metodo del tempo logaritmico e traccia le curve Cv‑P.
  • Genera un rapporto di prova.

Se l'apparecchiatura supportaConsolidamento del CRS: Impostare una velocità di deformazione costante (ad esempio, 0,01 mm/min), applicare un carico continuo registrando la pressione interstiziale (se dotato di un sensore di pressione interstiziale); il software calcola Cv, Cc, Pc, ecc., basandosi sulla teoria CRS.

Riepilogo:Il BTU-1 è un apparecchio di consolidamento meccanico completamente automatico con controllo della pressione ad alta precisione (±1 kPa) e una pressione massima di 5 MPa. Supporta due dimensioni del campione (Φ61,8 mm e Φ79,8 mm). Il potente software di acquisizione e controllo calcola automaticamente i parametri di consolidamento e traccia varie curve standard. È adatto per il consolidamento di routine, il consolidamento ad alta pressione e i test ad alta precisione di livello di ricerca. La selezione dovrebbe considerare l'intervallo di pressione richiesto e le dimensioni del campione; se è necessario solo il consolidamento di routine a bassa pressione, si può prendere in considerazione un modello più economico. Le funzioni di controllo espandibili consentono l'aggiunta futura di configurazioni multi-unità.
