Apparecchio di consolidamento multifunzionale

Descrizione di prodotto

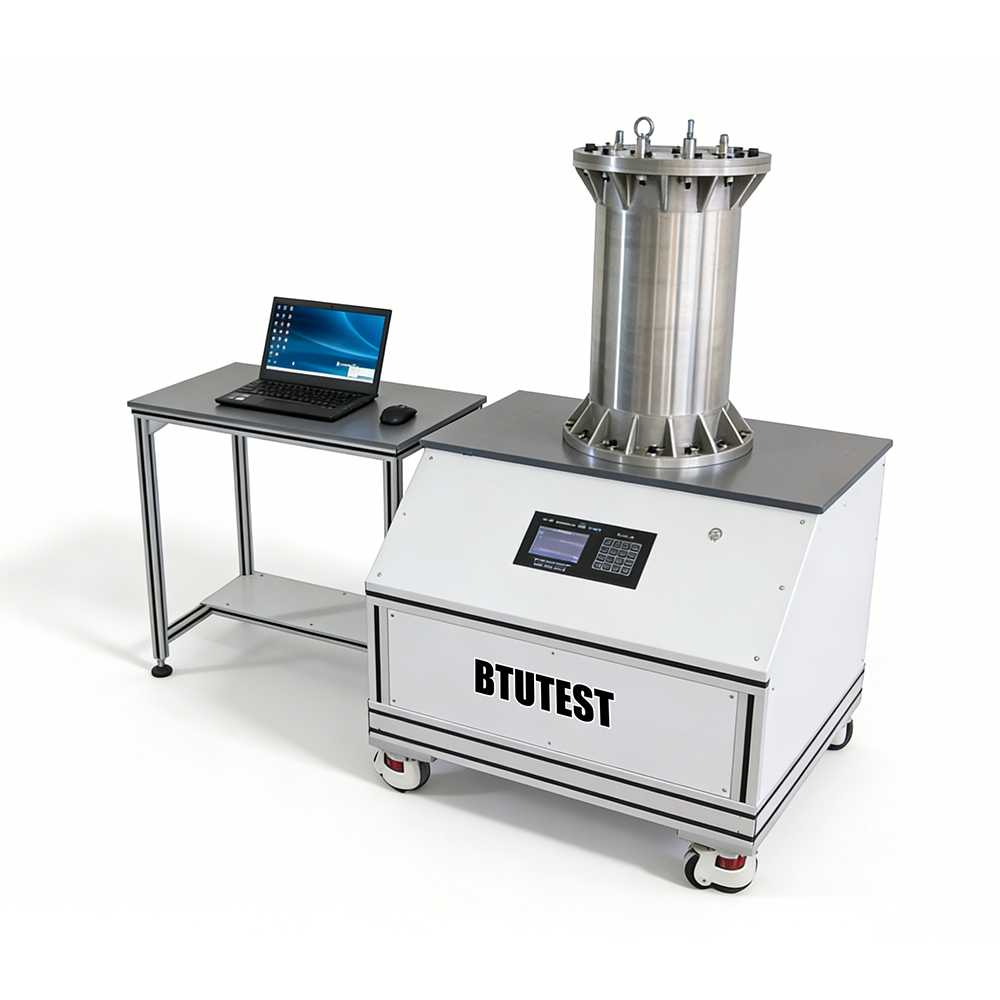

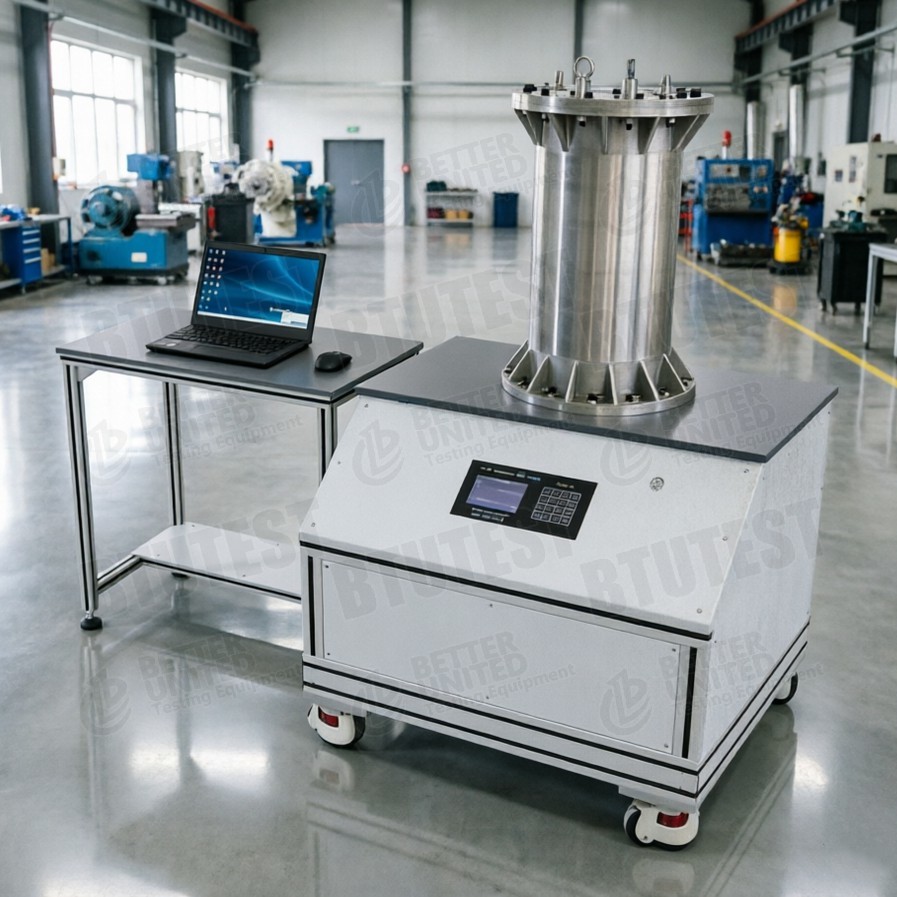

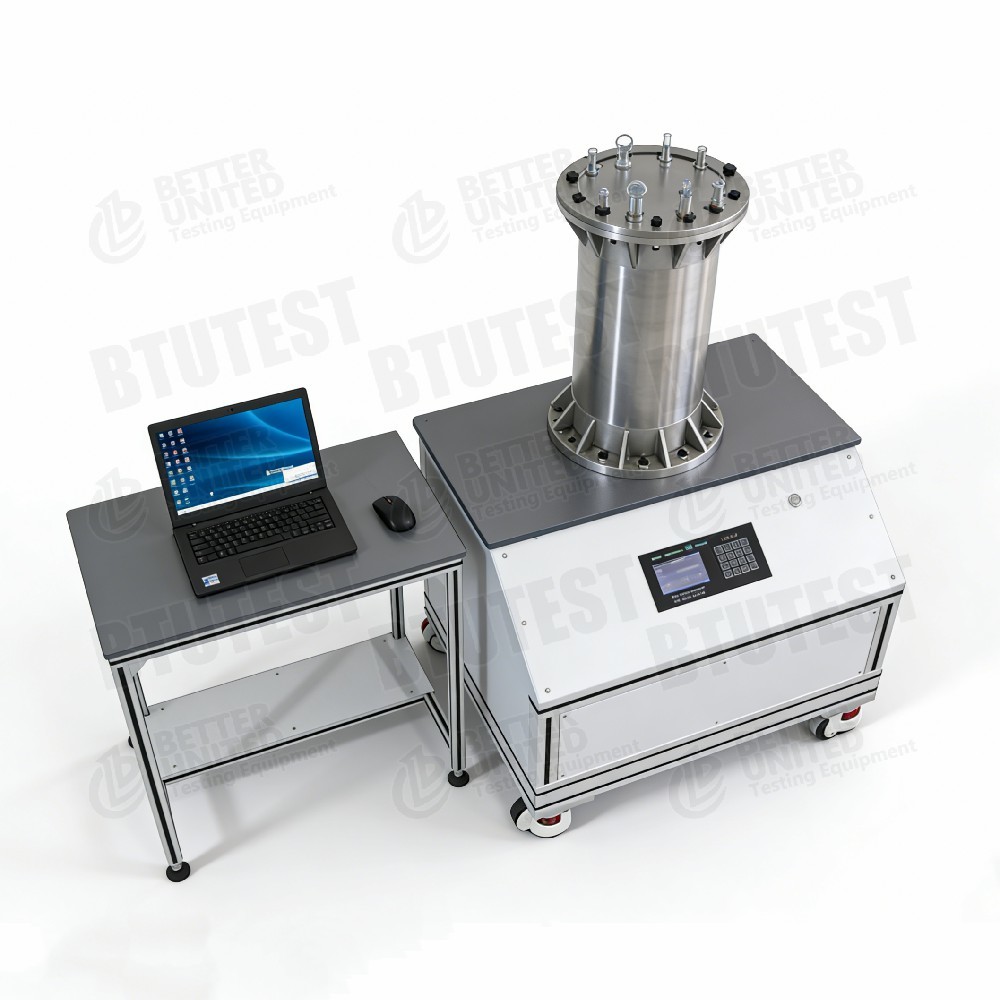

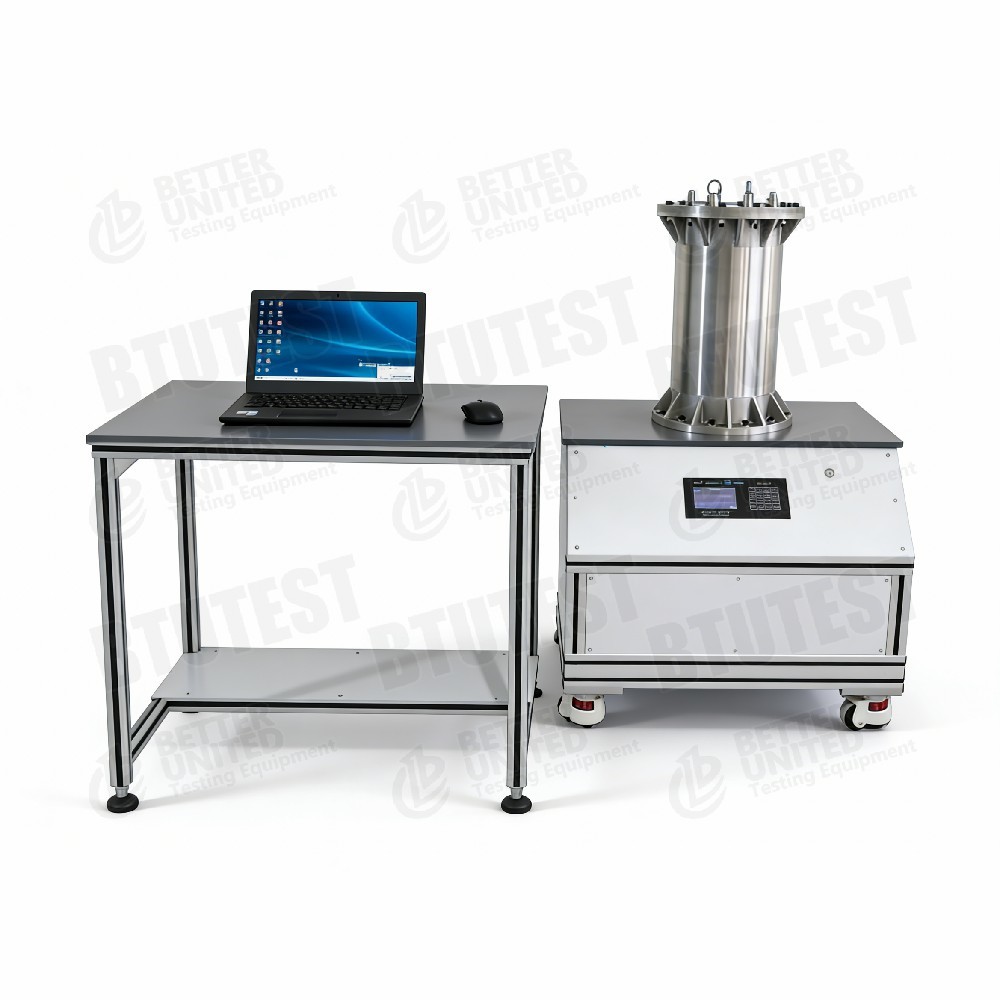

Modello di sistema multifunzionale di preparazione e prova dei campioni (apparato multifunzionale di consolidamento)BTU- CSA-3

Descrizione

Questa attrezzatura è unsistema multifunzionale di preparazione e prova dei campioni (apparato multifunzionale di consolidamento), modelloBTU- CSA-3Il sistema è utilizzato principalmente per la preparazione di campioni di terreno omogenei e per l'esecuzione di varie prove di consolidamento.con un elevato grado di automazioneL'intero processo di prova può essere controllato da un computer tramite servocontrollo, con acquisizione e analisi in tempo reale delle condizioni della superficie del campione, dello stato interno di tensione-deformazione,e distribuzione della pressione dell'acqua nei pori interniFunzioni principali:

• Preparazione di campioni di suolo omogenei
• Prova di consolidamento a carico graduale
• Prova di consolidamento della velocità di deformazione costante (CRS)
• Prova di consolidamento della velocità di carico costante (CRL)
• Misurazione in tempo reale della pressione dell'acqua nei pori in più posizioni

Norme di prova (internazionali)

• ASTM D2435(Consolidazione unidimensionale dei suoli)
• ASTM D4186(tasso costante di consolidamento del deformazione CRS)
• ASTM D4546(consolidazione carico-scarico-ricarico)
• ISO 17892-5(test di consolidamento)
• BS 1377-6(test di consolidamento)
• ASTM D698(prova di compattazione relativa alla preparazione del campione)

L'apparecchiatura può soddisfare i requisiti di queste norme per il controllo del carico, la misurazione dello spostamento, il monitoraggio della pressione dei pori, ecc.

Specificità

Dettaglio

• Integrazione multifunzione- può preparare campioni omogenei (per esempio mediante stampaggio di compattazione o di consolidamento) ed eseguire varie prove di consolidamento (carico a passo, CRS, CRL).
• Dimensione del campione¢ Cella di pressione Ø300 mm × 600 mm di altezza, adatta a terreni a grana grossolana o a grandi esemplari, riducendo gli effetti di scala.
• Servocontrollo ad alta precisione carico, spostamento e velocità sono servo controllati a circuito chiuso, con precisione ±0,1% FS.
• Misurazione della pressione dei pori in più posizioni¢ I sensori di pressione dei pori possono essere installati a diverse altezze nella cella di pressione per monitorare la distribuzione interna della pressione dell'acqua nei pori,utile per un'analisi efficace dello stress nei terreni saturi o insaturi.
• Ampia gamma di velocità di carico¥ 0,00001 ¥ 9 mm/min, che copre il sollevamento, il lento consolidamento e il carico rapido.
• Colpo lungo- 600 mm, consentendo grandi prove di consolidamento o di compressione delle deformazioni.
• Serbatoio di raccolta dell'acqua- 20 litri di capacità per raccogliere il drenaggio, facilitando la misurazione delle variazioni di volume.
• Controllo flessibilePuò essere azionato tramite interruttore elettromagnetico, software o pannello LCD, adattandosi alle diverse preferenze degli utenti.
• Materiale durevole¢ Cella a pressione in acciaio inossidabile 304, resistente alla corrosione per l'uso a lungo termine.

Applicazione

• Preparazione omogenea dei campioniFornisce campioni uniformi e ripetibili per le successive prove triassiali, di taglio diretto, di permeabilità, ecc.
• Test di consolidamento su larga scala¢ Determinare le caratteristiche di consolidamento dei terreni a grassi grossolani, delle rocce, delle rocce molli, ecc.
• Consolidazione rapida del CRS/CRL¢ ottenere rapidamente i parametri di consolidamento, risparmiando tempo.
• Studi sulla distribuzione della pressione nei pori- studiare l'evoluzione della pressione interna dei pori in diverse condizioni di drenaggio, verificando la teoria del consolidamento.
• Scalatore a lungo termine- Misurare le deformazioni e le variazioni della pressione dei pori sotto carico costante per analizzare il comportamento del consolidamento secondario.
• Geotecnica ambientale- studiare il comportamento di consolidamento dei terreni contaminati, dei terreni espansivi, ecc.

Vantaggi

• Alta precisioneAccuratezza di controllo ±0,1% FS, soddisfacendo i requisiti di ricerca.
• Grandi dimensioni e corsa lunga¢ Esemplare Ø300×600 mm, tracciato 600 mm, adatto a grandi deformazioni e materiali a grandi particelle.
• Funzionalità️ Preparazione del campione + carico in fase + CRS + CRL + misurazione della pressione dei pori in più posizioni ️ tutto in un unico sistema.
• Servocontrollo completamente automatico- controllo informatico, acquisizione di dati in tempo reale, calcolo automatico dei parametri.
• Pressione dei pori in più posizioniPermette di studiare la distribuzione spaziale della pressione dei pori, a differenza delle misurazioni convenzionali con un singolo sensore.
• Serbatoio di raccolta dell'acqua di grande capacità- 20 l, adatto per la raccolta di drenaggio da grandi esemplari.
• Funzionamento flessibile- tastiera + LCD + software, più opzioni di controllo.
• Costruzione robusta¢ Cornice di carico integrata, elevata rigidità, bassa vibrazione.

Cosa scegliere

Selezionare questa apparecchiatura o confrontarla con altri modelli in base ai requisiti di prova:

Flusso di processo

Esempio:Preparazione omogenea del campione + prova di consolidamento CRS (con misurazione della pressione dei pori in più posizioni)

• Preparazione dei campioni
  • Miscelare il suolo in modo da raggiungere il contenuto di acqua di riferimento, inserire nella cella a pressione (Ø300×600 mm) in strati.
  • Utilizzare il sistema di servocarico per compattare ogni strato per raggiungere la densità di asciugatura, producendo un campione omogeneo.
  • Durante la preparazione, inserire sensori di pressione dei pori a diverse altezze (ad esempio, a 1/4, 1/2, 3/4 dell'altezza del campione).

• Installazione e sigillamento
  • Installare il tappo superiore, collegare il pistone di carico, il sensore di spostamento e i sensori di pressione dei pori multicanale.
  • Collegare le linee di drenaggio al serbatoio di raccolta dell'acqua (20 L).
  • Se è necessaria una saturazione, eseguire una saturazione a vuoto o una saturazione a controtensione.

• Impostazione dei parametri di prova
  • Nel software, selezionare il modulo di consolidamento CRS.
  • Impostare una frequenza di deformazione costante (ad esempio 0,01 mm/min).
  • Impostare lo sforzo assiale massimo (ad esempio, il 20%) o il carico assiale massimo (30 kN).
  • Impostare l'intervallo di acquisizione dei dati (ad esempio, 1 secondo).

• Inizia il test.
  • Il sistema di carico servo spinge il pistone verso il basso ad una velocità costante.
  • Il software registra il carico assiale, lo spostamento assiale, le pressioni dei pori in più posizioni e il tempo in tempo reale.
  • Grafica la curva di sollecitazione-deformazione e le curve di pressione-deformazione dei pori per ciascun sensore.

• Condizione di arresto
  • Si ferma automaticamente quando si raggiunge la deformazione prestabilita o il carico massimo.

• Disassemblaggio e pulizia
  • Scaricare, rimuovere il campione, misurare il contenuto finale di acqua.
  • Pulisci la cella di pressione, i sensori di pressione dei pori, le linee e il serbatoio di raccolta dell'acqua.

• Trattamento dei dati
  • Sulla base della teoria CRS, il software calcola il coefficiente complessivo di consolidamento Cv (usando la pressione media o inferiore dei pori).
  • Confrontare le risposte alla pressione dei pori a diverse altezze per analizzare i modelli di dissipazione della pressione dei pori.
  • Calcolare l'indice di compressione Cc, la pressione di pre-consolidazione Pc, ecc.
  • Esportare i dati e generare un rapporto di prova.

Per il consolidamento a fase di carico: impostare una sequenza di carico (ad esempio 50, 100, 200, 400, 800 kPa); registrare lo spostamento e la pressione dei pori nel tempo in ogni fase di carico.
Solo per la preparazione di campioni: utilizzare il programma di compattazione per compattare gli strati senza eseguire una prova di consolidamento.

Riassunto:Il BTU-CSA-3 è un sistema multifunzionale di preparazione e prova di campioni (apparato di consolidamento multifunzionale) che integra la preparazione omogenea di campioni con varie prove di consolidamento.. Dispone di una grande dimensione del campione (Ø300×600 mm), carico assiale fino a 30 kN, corsa di 600 mm e supporta il carico a tappe, CRS, CRL e misurazione in tempo reale della pressione dei pori in più posizioni.Accuratezza di controllo ±00,1% FS, con servocontrollo a circuito chiuso completamente automatico, adatto per lo studio delle caratteristiche di consolidamento dei terreni a grassi grossolani, delle rocce e dei grandi campioni,nonché la preparazione di campioni omogeneiLa selezione deve tener conto della capacità di carico richiesta, delle dimensioni del campione e della necessità di misurare la pressione dei pori in più posizioni.un consolidometro più piccolo può essere più conveniente.
