Apparato triassiale su larga scala per terreni a grana grossa

Descrizione di prodotto

Apparecchio triassiale su larga scala per terreni a grana grossa

1. Descrizione

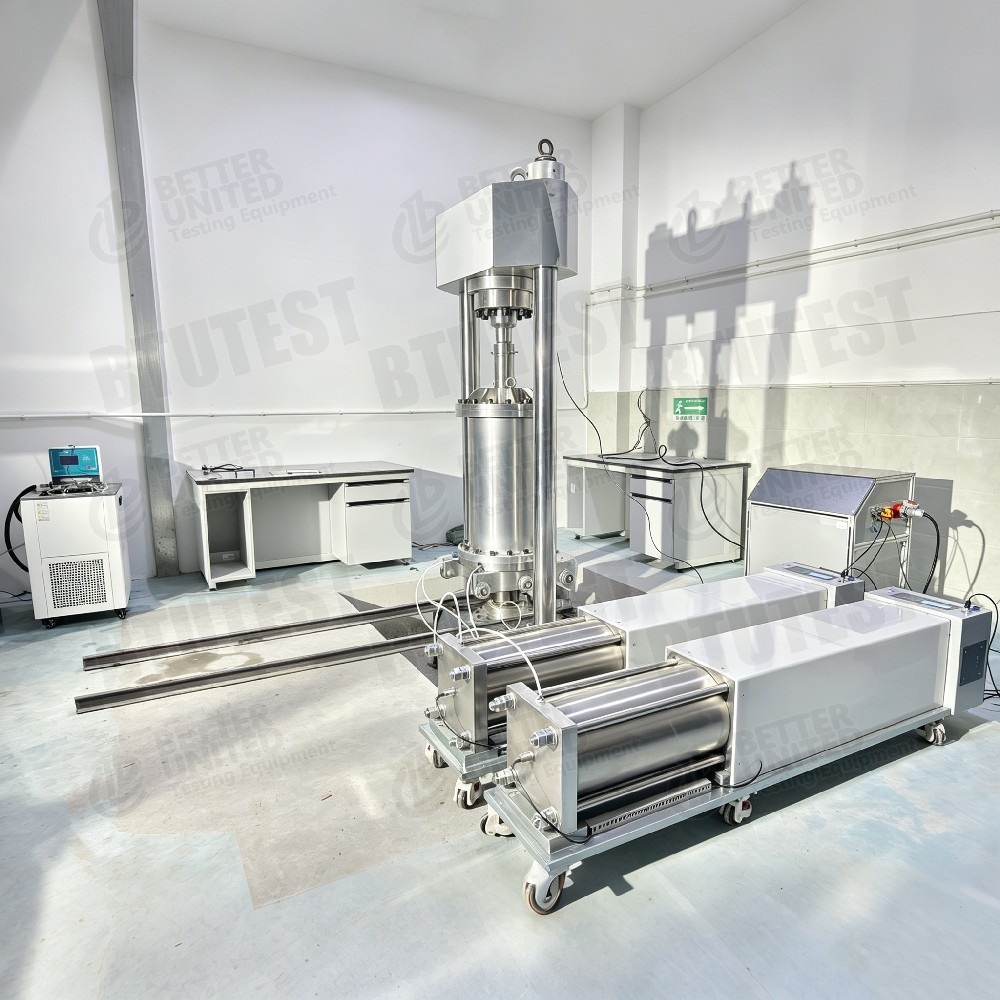

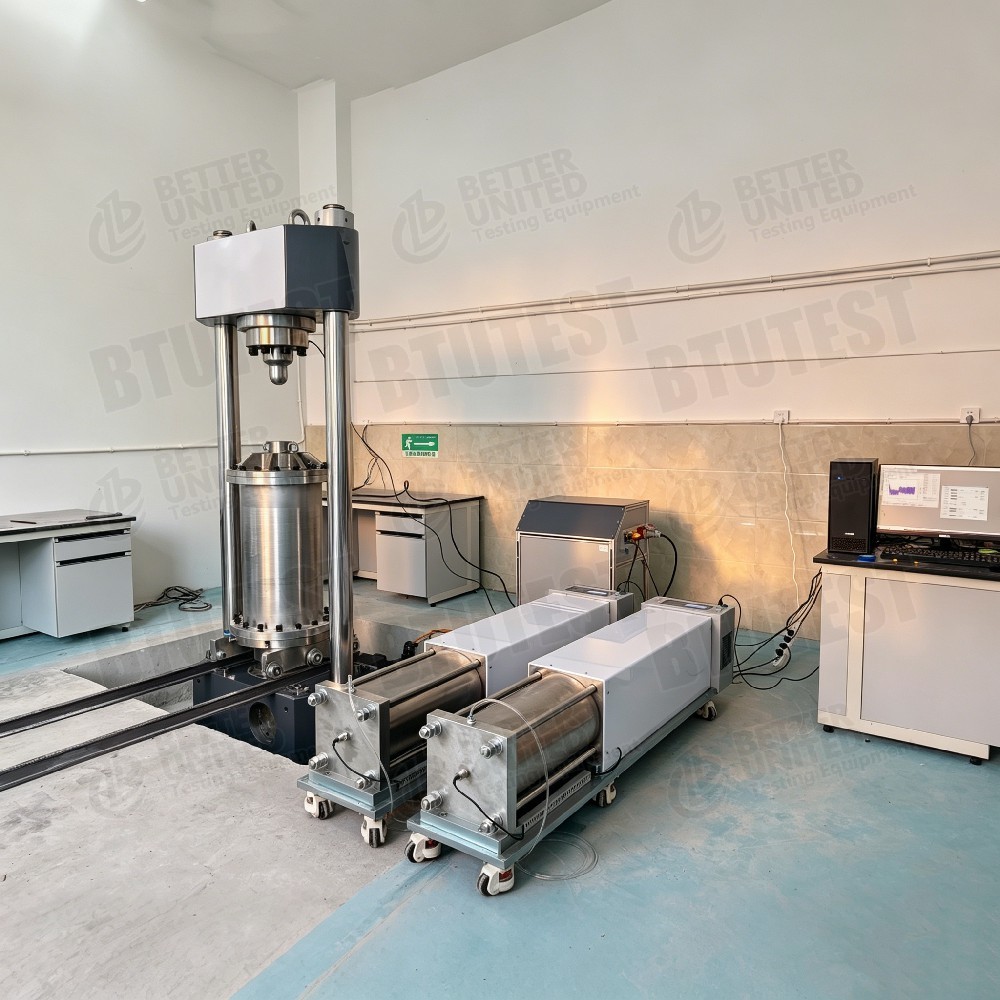

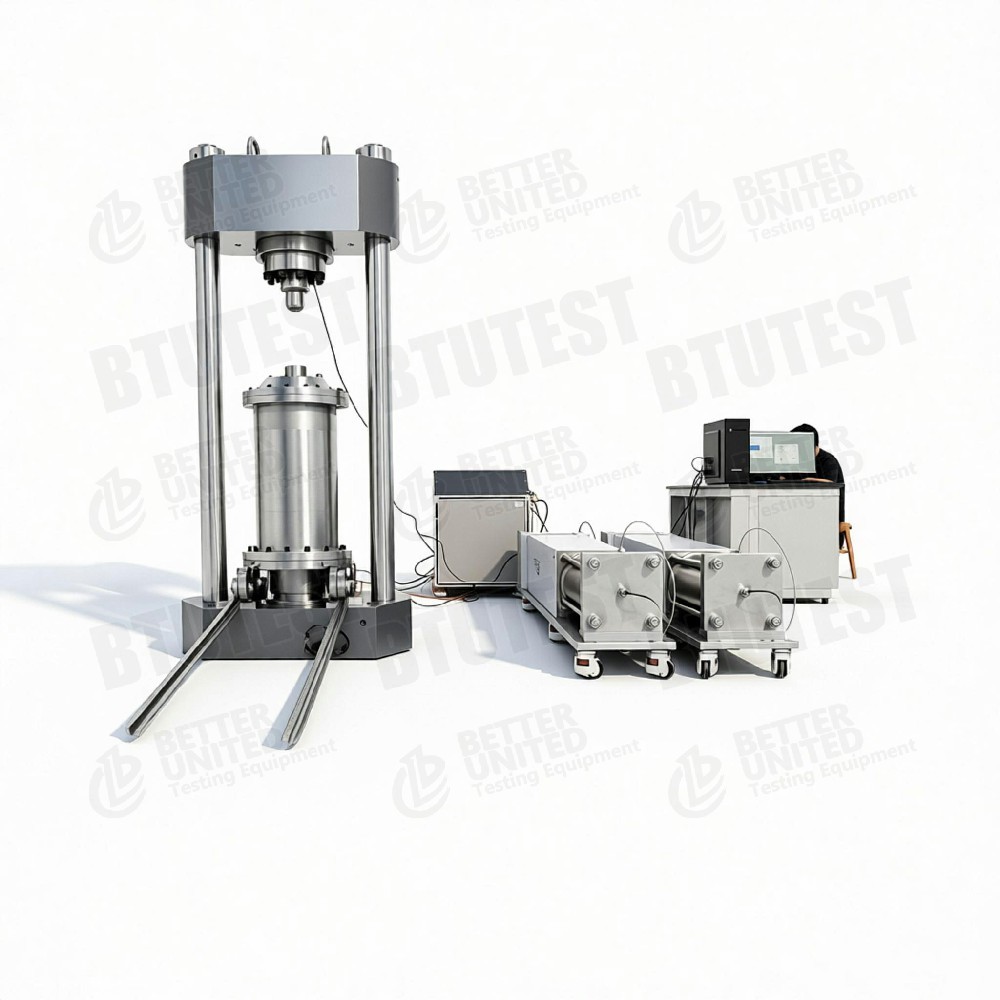

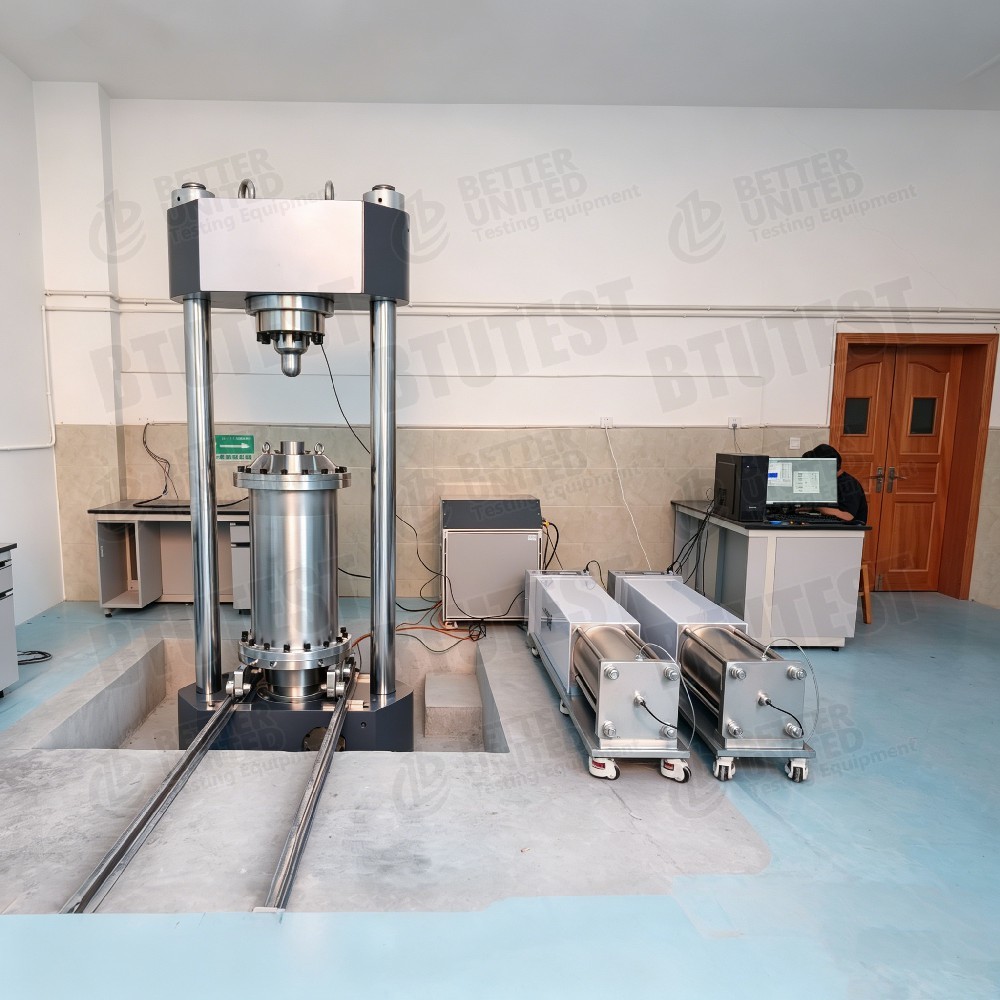

Si tratta di un sistema di prova triassiale su larga scala ad alte prestazioni, servocontrollato, appositamente progettato per prove triassiali statiche e dinamiche di geomateriali a grana grossa, tra cui ghiaie, rocce, zavorra ferroviaria e materiali da costruzione di dighe. Le apparecchiature geotecniche convenzionali spesso non sono in grado di soddisfare i requisiti di prova per questi materiali a causa della presenza di particelle di grandi dimensioni.
Il sistema può ospitare campioni fino a300 mm di diametro e 600 mm di altezza, garantendo che la dimensione del campione sia sufficiente rispetto alla dimensione massima delle particelle, ottenendo così parametri ingegneristici affidabili e rappresentativi.
Le funzionalità supportate includono test triassiali controllati da sforzo e deformazione (UU, CU, CD), test del percorso di stress, test di infiltrazione triassiale ad alta pressione, consolidamento K₀, consolidamento anisotropico e carico ciclico a bassa frequenza con forme d'onda definite dall'utente (ad esempio, onde sismiche sinusoidali, triangolari, quadrate, casuali e importate).
Il sistema è completamente automatizzato tramite un software di test dedicato basato su Windows che esegue controllo, acquisizione dati e feedback in tempo reale. Le variabili chiave come il carico assiale, la pressione di confinamento, la contropressione e la velocità di carico possono essere controllate simultaneamente, indipendentemente e automaticamente. I moduli opzionali includono test di scorrimento triassiale, calibrazione del sensore e test del terreno insaturo utilizzando la tecnica di traslazione dell'asse.
L'apparato è conforme ai principali standard internazionali:ASTM D7181, ASTM D4767, ASTM D3999, BS 1377 e ISO 17892-8/9.

2. Standard di prova

• ASTM D7181
• ASTM D4767
• ASTM D3999
• BS 1377
• ISO 17892-8/9

Questi coprono metodi di prova triassiali statici, triassiali dinamici e drenati/non drenati per terreni a grana grossa.

3. Specifica

Parametro	Valore/intervallo tipico
Dimensioni del campione	300 mm di diametro × altezza 600 mm
Capacità del telaio di carico	1500 kN (elettro-servo) o 250 kN (attuatore idraulico)
Pressione di esercizio della camera a pressione	ad esempio, 1 MPa (grado di sicurezza > 2× pressione di esercizio)
Frequenza di caricamento dinamico	Fino a 10Hz
Supporto della forma d'onda	Onde sinusoidali, triangolari, quadrate, casuali, definite dall'utente/sismiche
Risoluzione del cambiamento di volume	Fino a 0,001 ml (per l'assorbimento della saturazione)
Alimentazione elettrica	Standard 220 V, senza compressore d'aria esterno o centralina idraulica (in molte configurazioni)
Intervallo di temperatura opzionale	-30°C~+80°C
Alta pressione di confinamento opzionale	Fino a 100 MPa (per studi su fori profondi o sugli idrati)

4. Dettaglio

• Modalità di controllo del caricamento: Carico ciclico a bassa frequenza controllato dalla deformazione e dallo stress.
• Tipi di consolidamento: Consolidamento K₀, consolidamento anisotropo.
• Test avanzati: Infiltrazione triassiale ad alta pressione, prove del percorso di sollecitazione, vero triassiale (controllo indipendente della sollecitazione principale opzionale).
• Analisi del terreno insaturo: Tecnica di traslazione dell'asse (ATT) con intervallo di aspirazione tipico 0–100 kPa.
• Automazione: Software dedicato per automazione completa, acquisizione dati, feedback in tempo reale; meccanismi di sollevamento e scorrimento motorizzati opzionali della camera a pressione per una facile movimentazione dei campioni.
• Sensori: Misurazione ad alta precisione del carico assiale, dello spostamento, della pressione interstiziale dell'acqua, della pressione di confinamento/contropressione e della variazione di volume.
• Componenti aggiuntivi facoltativi:
  • Elementi piegatori (onda P e onda S, configurazioni verticali e orizzontali)
  • Misurazione della deformazione locale (sensori ad effetto Hall o LVDT)
  • Modulo di controllo della temperatura (bagno circolante)
  • Opzione telaio di carico idraulico (per prove dinamiche ad alta frequenza da 10 Hz, ad esempio, zavorre ferroviarie e simulazioni sismiche)

5. Applicazione

• Ricerca sulle proprietà ingegneristiche dei terreni a grana grossa (ghiaie, rocce, massicciate ferroviarie, materiali per la costruzione di dighe)
• Determinazione dei parametri statici e dinamici per dighe, sottofondi, fondazioni e progetti di bonifica con elevata presenza di terra e roccia
• Simulazione del percorso di stress, caratterizzazione della permeabilità, valutazione del potenziale di liquefazione
• Comportamento del terreno insaturo
• Terreni ghiacciati, idrati, ingegneria geotecnica profonda (con opzione alta pressione)
• Ampia risposta deformativa sotto carico di onde sismiche

6. Vantaggi

• Esemplare di grandi dimensioni: 300 mm × 600 mm garantisce un rapporto rappresentativo tra le dimensioni delle particelle e del campione.
• Elevata rigidità ed elevata capacità di carico: fino a 1500 kN per testare terreni densi, resistenti a grana grossa.
• Caricamento versatile: supporta statico, dinamico, percorso di stress, K₀, consolidamento anisotropico, ecc.
• Misurazione ad alta precisione: risoluzione della variazione di volume fino a 0,001 ml per un monitoraggio accurato della saturazione.
• Alta automazione: il funzionamento controllato dal software riduce al minimo l'errore umano.
• Operazione autonoma: la maggior parte delle configurazioni non richiede compressore o unità idraulica esterna; funziona silenziosamente a 220 V.
• Forte espandibilità: vero triassiale opzionale, controllo della temperatura, elementi piegatori, terreno insaturo, moduli ad alta pressione, ecc.
• Conforme ai principali standard internazionaliper risultati riconosciuti a livello mondiale.

7. Parametro

8. Cosa scegliere (guida alla configurazione)

• Configurazione di base: Telaio di carico standard (ad es. 250 kN o 1500 kN), camera di pressione da 300 mm – adatto per prove triassiali statiche convenzionali (CU, CD) e prove di permeabilità su terreni a grana grossa.
• Richiesto test dinamico: Scegli il telaio di carico idraulico (10 Hz) con supporto per onde sinusoidali, sismiche, ecc. – ideale per studi sulla zavorra e sulla liquefazione sismica.
• Analisi del terreno insaturo: Aggiungi modulo di controllo aspirazione traslazione asse.
• È richiesto un modulo di piccola deformazione: Aggiungere elementi bender (onda P/S) e sensori di deformazione locale ad effetto Hall.
• Percorso di stress complesso: Scegli l'opzione triassiale vera (controllo indipendente σ₁, σ₂, σ₃).
• Simulazione ambientale: Aggiungere il modulo di controllo della temperaturaper test a temperatura congelata o elevata.
• Pressione di confinamento estremamente elevata(ad esempio, rocce profonde o idrati): scegliere l'opzione ad alta pressione (fino a 100 MPa).

Gli utenti possono combinare i moduli di cui sopra in base agli obiettivi di ricerca e al budget.

9. Flusso del processo

Il documento non fornisce un diagramma di flusso specifico. Un tipico processo per test triassiali a grana grossa su larga scala (dedotto dalle capacità del sistema) è il seguente:

• Preparazione del campione: Preparare un supporto da 300 mm di diametro. Campione di terreno a grana grossa alto 600 mm (ad esempio, mediante compattazione o vibrazione dello strato).
• Installazione del campione: Posizionare il campione sulla base della camera a pressione; assemblare pietre porose, carta da filtro, membrana di gomma; sigillare e collegare le linee di pressione interstiziale e di contropressione.
• Saturazione: Applicare pressione di confinamento e contropressione; eseguire il lavaggio con CO₂, la saturazione dell'acqua disaerata e il controllo del valore B (≥0,95 è accettabile).
• Consolidamento: applicare la pressione di confinamento target: consolidamento isotropo, K₀ o anisotropo; registrare la variazione del volume.
• Fase di caricamento:
  • Prova statica: Carico controllato dalla deformazione o dalla sollecitazione (velocità regolabile) fino al cedimento o alla deformazione target.
  • Prova dinamica: Imposta forma d'onda, frequenza, numero di cicli per il caricamento ciclico a bassa frequenza.
  • Test del percorso di stress: Controlla contemporaneamente la sollecitazione assiale e la pressione di confinamento secondo un percorso preimpostato.
• Acquisizione dati: Registra automaticamente il carico assiale, lo spostamento, la pressione interstiziale, la pressione di confinamento e la variazione di volume durante il test.
• Terminazione: Arresto automatico al raggiungimento della condizione finale (ad esempio, limite di deformazione, conteggio dei cicli o liquefazione). Scaricare e smontare il campione.
• Elaborazione e reporting dei dati: Il software traccia automaticamente le curve di sollecitazione-deformazione, la pressione dei pori rispetto ai cicli, i percorsi di sollecitazione effettivi, ecc. e genera un rapporto di prova.
