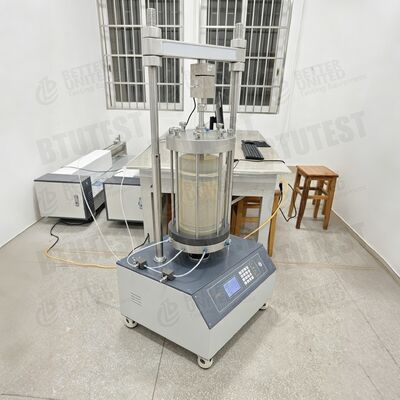

Sistema triassiale automatico per terreni rocciosi

Descrizione di prodotto

ModelloBTU- TTS-20 Apparecchiatura triassiale completamente automatica

Descrizione

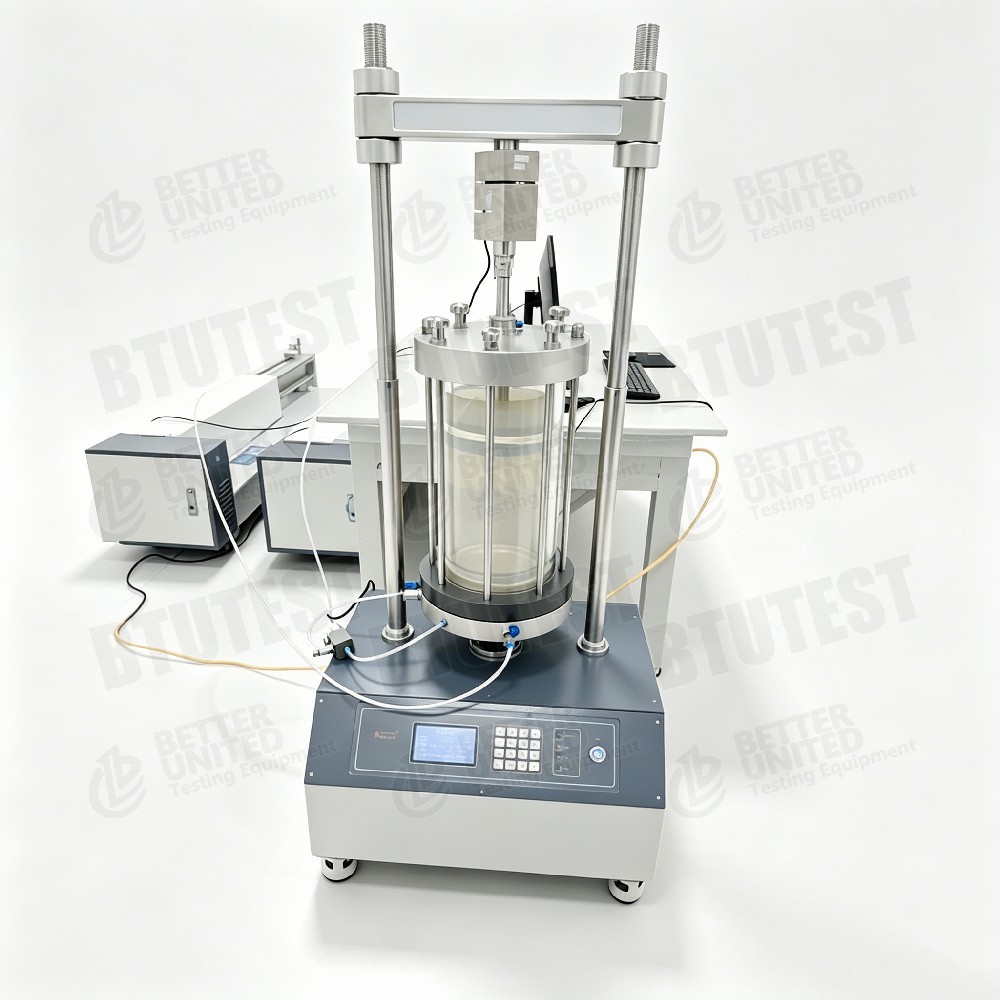

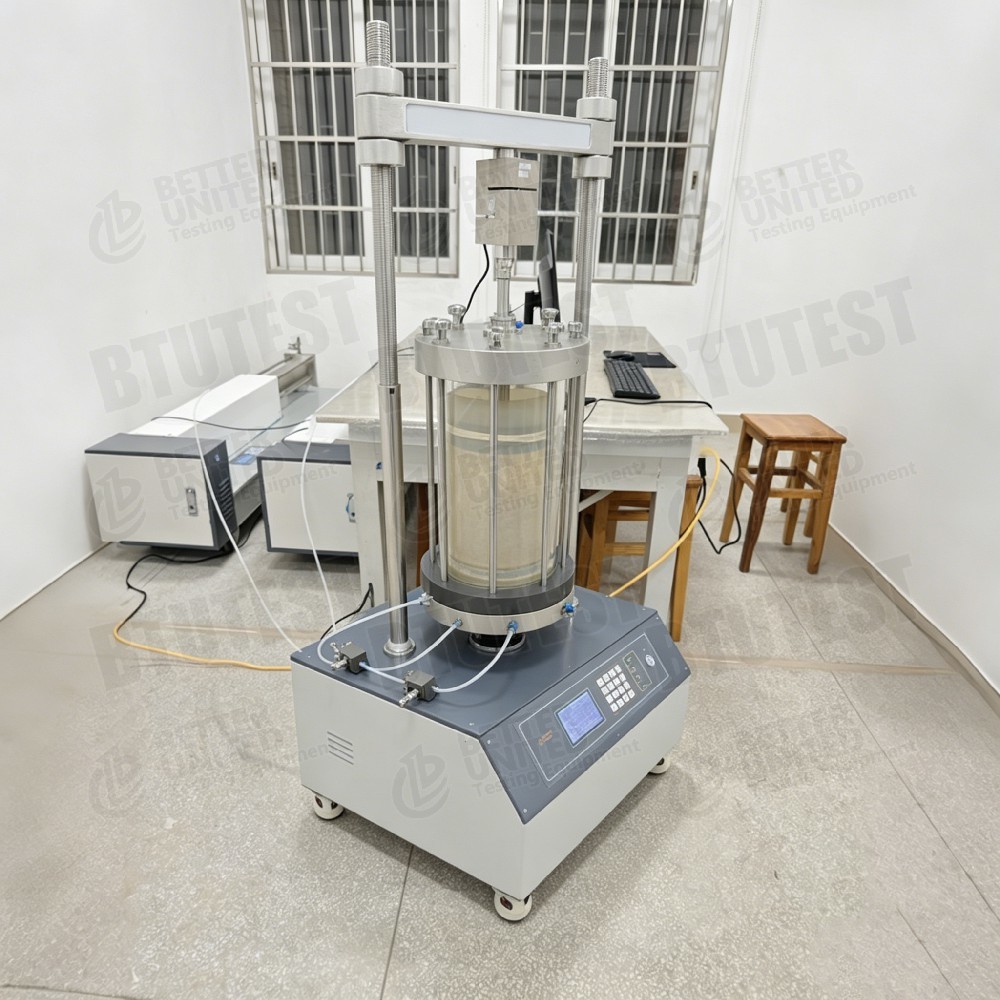

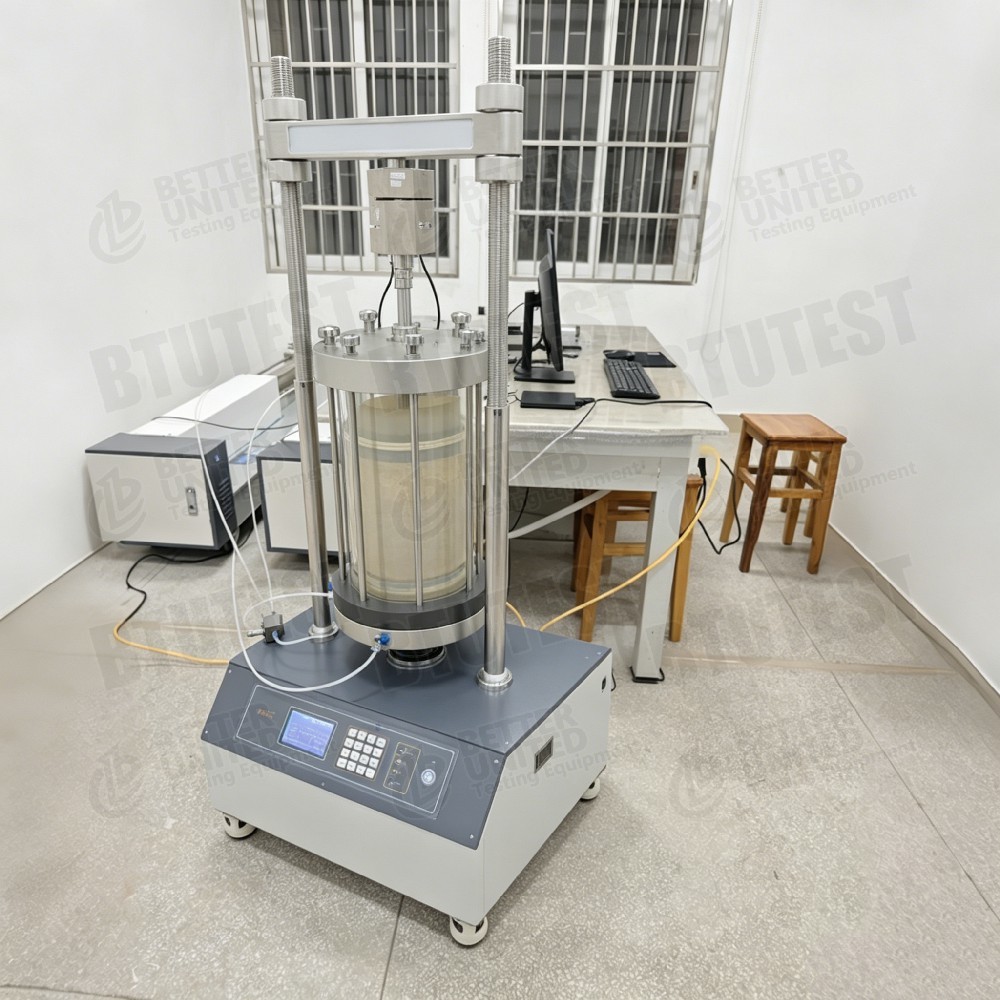

Questa attrezzatura è unsistema di prova triassiale roccia/suolo completamente automatico, modelloBTU- TTS-20, progettato per esemplari di grandi dimensioni (Ø200 mm × H400 mm).
Principali componenti e caratteristiche:

• Cornice di carico a due colonne- Vello servomotore, forza assiale massima 200 kN, velocità di carico 0,00001~9,99999 mm/min (regolazione senza passaggio).e indicatori di stato LED.
• Cella triassiale¢ Pressione massima di lavoro 3 MPa, parete laterale in vetro organico trasparente, dimensione del campione Ø200×400 mm.

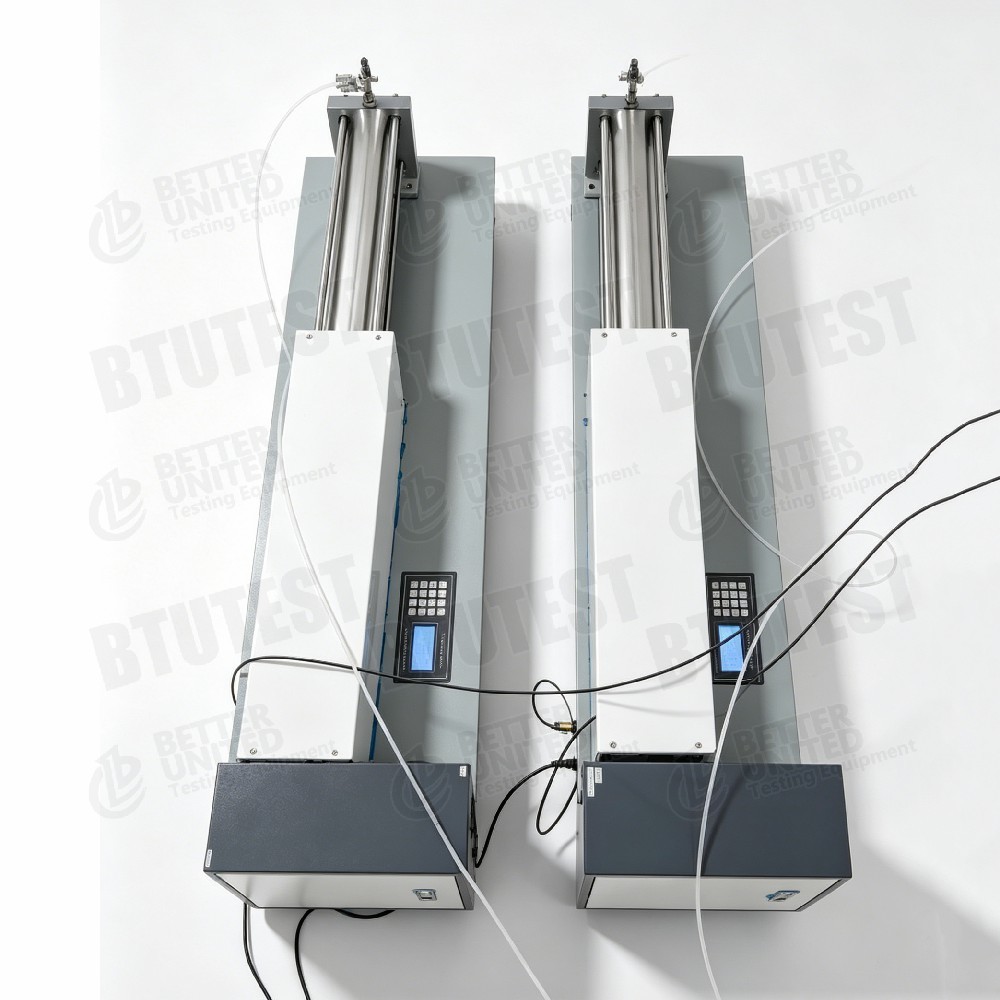

• Controller di pressione di confinamento/contropressione¢ ogni 0-3 MPa, risoluzione 1 kPa, precisione ±0,1% FS, gamma di volume 0~3000 ml, interfaccia USB, protezione da sovrapressione e sovravolume.
• Misurazione della variazione di volume / drenaggioL'intervallo è da 0 a 3000 ml, risoluzione 0,001 ml, precisione ± 0,03 ml.
• Sensore di pressione dei pori¢ Intervallo 7 MPa (il documento presenta una lieve incoerenza; 7 MPa è considerato corretto), precisione ±0,1% FS.
• Software- software di prova triassiale completamente automatico V3.11 (versione in inglese), supportato da Windows-10/11; include moduli per l'acquisizione dei dati, il controllo dei valori B, la saturazione della contrapressione,consolidamento isotropico/anisotropico, UU, CU (con pressione dei pori), CD (con variazione di volume), taratura del sensore e post-elaborazione (cerchio di Mohr, c, φ).
• La configurazione comprende anche accessori per la preparazione dei campioni e un sistema automatico di approvvigionamento idrico.

Norme di prova (internazionali)

Non sono elencate norme specifiche nel documento, basandosi sulle funzioni (compressione triassiale roccia/suolo, consolidamento, prova di drenaggio/non drenaggio, misurazione della pressione dei pori),le seguenti norme internazionali possono essere consultate (confermare con il costruttore)::

• ASTM D7012(Forza di compressione triassiale della roccia)
• ASTM D7181(prova triassiale consolidata non drenata per il suolo)
• ASTM D4767(prova triassiale consolidata drenata per il suolo)
• ASTM D2850(prova triassiale non consolidata e non drenata per il suolo)
• ASTM D2166(Forza di compressione non limitata)
• ASTM D5084(Permeabilità, se disponibile)
• Metodi suggeriti dall'ISRM(Prove triassiali della roccia)
• ISO 17892‐8/-9(Prove geotecniche triassiali)

per i nuclei di roccia di grande diametro (Ø200 mm),ASTM D2664(Forza triassiale della roccia) è anche rilevante.

Dettaglio

• Capacità di campione elevataØ200×400 mm consente di testare terreni a grana grossolana, rocce molli o rocce frantumate, riducendo gli effetti di scala.
• Misurazione del volume ad alta precisione risoluzione di 0,001 ml e precisione ± 0,03 ml, adatti a prove di consolidamento e di permeabilità ad alta precisione.
• Controlli doppi¢ Controllatori di pressione di confinamento e di controtensione separati, ciascuno con un volume di 3000 ml, che consentono prove di lunga durata o caricamento in più fasi.
• Progettazione del telaio di carico integrato¢ tastiera di acquisizione e controllo integrata, che elimina i controller esterni e riduce il disordine e lo spazio dei cavi.
• Funzioni software complete️
  • Controllo del valore B, saturazione della contropressione
  • Consolidazione isotropa/anisotropa
  • UU, CU (pressione dei pori), CD (variazione di volume)
  • Tracciamento automatico del cerchio di Mohr, calcolo della coesione (c) e dell'angolo di attrito (φ)
  • Grafica a doppio asse Y, fino a 3 finestre simultanee
  • Zoom dati, copia, salvare, stampare
• Protezione automatica

Specificità

• Meccanica delle rocce∆ Resistenza alla compressione triassiale, modulo di deformazione, rapporto di Poisson, parametri di resistenza (c, φ).
• Meccanica del suolo¢ prove triassiali consolidate di drenaggio/non drenaggio su terreni a grana grossolana, roccia, roccia avvelenata.
• Ingegneria su larga scala¢ Presepe alte, fondazioni, pendici, gallerie che circondano la roccia ¢ prova di campioni di grandi dimensioni.
• Prese di scarico- Valutazione delle proprietà meccaniche e della liquefazione della sabbia di scarico (se viene aggiunto un modulo dinamico).
• Geotecnica energetica Riservatori di idrati di gas, roccia di riserva geotermica  comportamento triassiale.
• Insegnamento e ricerca- Laboratori di meccanica rocciosa/soli nelle università e negli istituti di ricerca.

Vantaggi

• Capacità di campione elevataØ200×400 mm rappresenta meglio i materiali a grana grossa, corrispondendo alle classifiche di ingegneria effettive.
• Controllo del volume ad alta precisione¢ risoluzione di 0,001 ml nell'intervallo di 3000 ml, ideale per la misurazione di variazioni di volume ad alta precisione.
• Cornice di carico integrata¢ Design compatto con acquisizione e controllo integrati, meno dispositivi esterni.
• Ampia gamma di velocità di carico¥ 0,00001~9,99999 mm/min, adatta sia per il rastrellamento (molto lento) che per il taglio rapido.
• Controllatori doppi indipendenti¢ Controllo separato del confinamento e della contrapposizione, che consente percorsi di stress complessi (ad esempio, consolidamento anisotropico).
• Software di facile utilizzoInterfaccia inglese, combinazione modulare, cerchio di Mohr automatico e generazione di report, supporta Windows- 10/11.
• Protezione della sicurezzaL'interruzione automatica in caso di sovrapressione/ sovraccarico.
• Espandibilità- Controllo delle tensioni, controllo della temperatura, moduli di carico dinamico.

Cosa scegliere

Selezionare la configurazione in base ai requisiti:

• Dimensione del campionePer i nuclei convenzionali (Ø50-100 mm), scegliere un modello di cella più piccolo.

• Forza assiale massima¢ roccia o terreno morbidi: 50-100 kN possono essere sufficienti; roccia dura o riempimento di roccia: 200 kN è più appropriato.

• Intervallo di pressione limitePer la maggior parte delle prove geotecniche sono sufficienti 3 MPa; la roccia profonda richiede una pressione di confinamento più elevata (ad esempio 30 MPa).

• Necessità di controllare lo stressPer le prove di percorso di sforzo (ad esempio, consolidamento k0, creep), aggiungere l'opzione di controllo dello sforzo.

• Controllo della temperaturaPer i terreni congelati o le rocce ad alta temperatura, chiedere informazioni sull'aggiornamento del controllo della temperatura.

• BilancioSe non sono necessari esemplari così grandi, scegliere modelli più piccoli (ad esempio, Ø100 mm o Ø61,8 mm) per ridurre i costi.

Flusso di processo

Esempio: prova di compressione triassiale della roccia (drainata / tipo CD)

• Preparazione dei campioni¢ Perforazione o taglio del nucleo roccioso Ø200×400 mm; fine di macinazione piatto e liscio; misurazione delle dimensioni e del peso.

• Installazione di esemplari¢ posizionare il campione su un piedistallo di cella triassiale; applicare un tubo o una membrana di gomma riscaldamento; installare un LVDT assiale e dei deformazioniometri circonferenziali (se necessario).collegare le linee di confinamento e di contropressione.

• Saturazione (se necessario) Applicare contropressione (ad es. 0,5 MPa) con il regolatore di contropressione; effettuare il lavaggio del CO2 o la saturazione dell'acqua desalinizzata fino a quando il valore B non sia ≥ 0.95.

• ConsolidamentoPer il consolidamento isotropico, mantenere costante la pressione di confinamento; per il consolidamento anisotropico, applicare anche la tensione di deviazione assiale.Registrazione della variazione di volume (attraverso una linea di drenaggio o un regolatore di volume) fino a stabilizzazione.

• Sciacquare- Selezionare la modalità a tensione controllata; impostare la velocità di taglio (ad esempio, 0,1 mm/min).e variazione di volume (se drenato). visualizzazione in tempo reale della curva di sollecitazione/deformazione.

• Fine della prova- interrompere il caricamento quando la tensione assiale raggiunge un valore prestabilito (ad esempio, il 15%) o il carico scende al 70% del picco; scaricare la pressione di confinamento, smontare il campione, fotografare in modalità di guasto.

• Trattamento dei datiIl software calcola automaticamente la resistenza massima, il modulo di elasticità (E), il rapporto di Poisson (ν) per ciascuna pressione di confinamento.il software disegna cerchi di Mohr e calcola c e φ. Genera il rapporto di prova (esportabile in Excel o Word).

• Pulizia

Nota per le prove del suolo: per le prove CU su suolo morbido saturo, la pressione dei pori deve essere registrata durante il taglio. Per le prove CD, aprire la valvola di drenaggio per misurare la variazione di volume.I moduli software includono queste opzioni.

Riassunto:Il BTU-TTS-20 è un sistema di prova triassiale completamente automatico per campioni geotecnici di grandi dimensioni, con elevata precisione.È adatto per studi di meccanica delle rocce e del suolo che richiedono la rappresentazione di gradienti di campo o la prova di grandi particoli.
