Apparecchio automatico per taglio diretto dei residui

Descrizione di prodotto

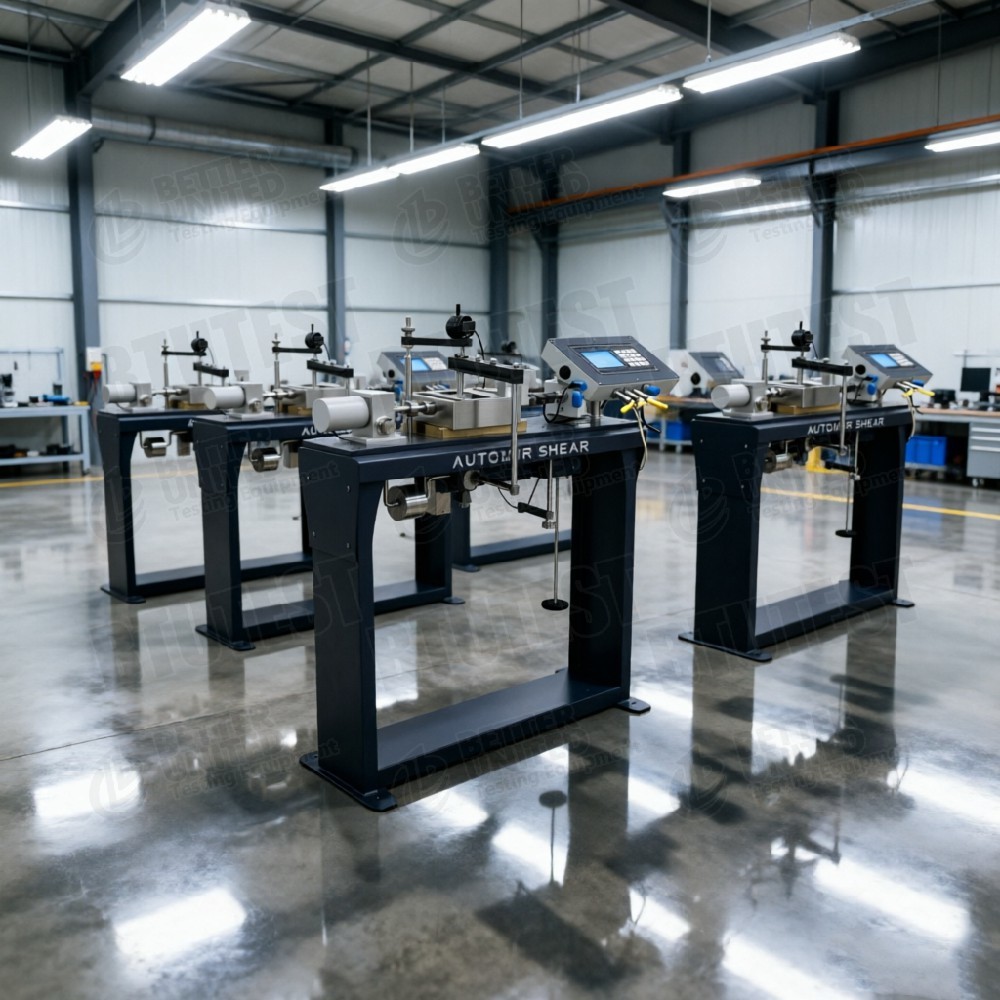

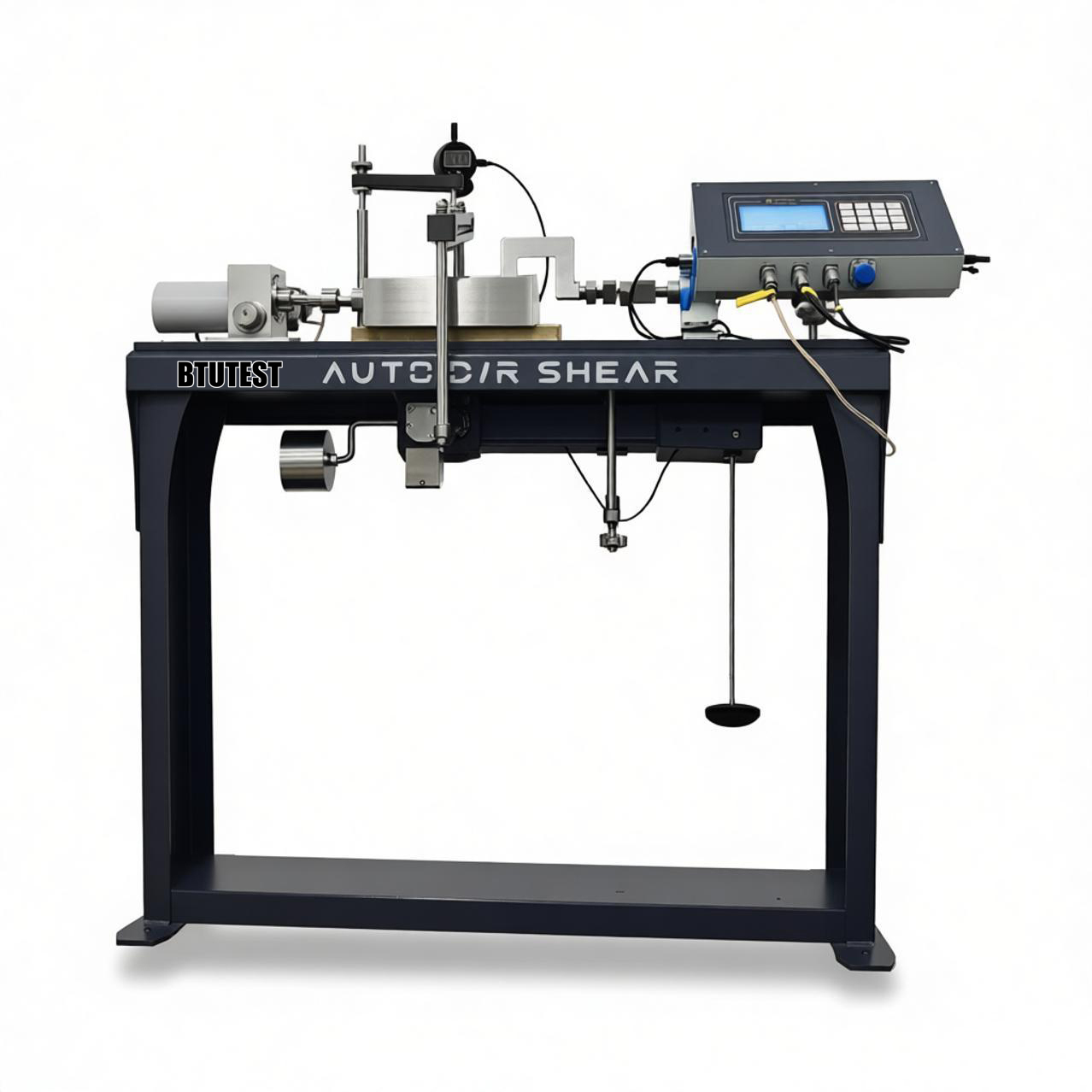

Apparecchio per taglio diretto dei residui completamente automaticoBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Descrizione

Questa serie è composta daapparecchi completamente automatici per il taglio diretto dei residuiutilizzando un sistema di azionamento controllato da microprocessore e un ingresso di comando da tastiera. I vantaggi includono la possibilità di mettere in pausa e reimpostare la velocità del test, il controllo del computer tramite interfaccia USB 3.0, velocità e funzioni programmabili dall'operatore e un sistema di autocontrollo. La funzione di ritorno rapido alla posizione iniziale fornisce un modo conveniente per reimpostare la scatola di taglio quando si inizia una nuova prova o si continua una prova di taglio residuo.

I modelli includono:

• BTU-DDS-10: Apparecchio per taglio diretto standard britannico (caricamento a leva)
• BTU-DDS-5: Apparecchio per taglio diretto standard americano (caricamento a leva)
• BTU-DDS-5F: Apparecchio per taglio diretto residuo completamente automatico (5 kN)
• BTU-DDS-10F: Apparecchio per taglio residuo diretto completamente automatico (5 kN? la tabella mostra 5 kN, ma il modello suggerisce 10 kN – verificare con il produttore)

Funzioni principali:

• Consolidamento standard, taglio standard, taglio veloce, taglio ciclico, taglio reologico diretto
• Modulo opzionale per test di attrito dell'interfaccia e modulo di controllo della temperatura

Standard di prova (internazionali)

• Standard britannico (BTU-DDS-10): Conforme aBS 1377
• Norma americana (BTU-DDS-5): Conforme aASTM D3080
• Modelli residui completamente automatici (DDS-5F / 10F): Può soddisfare sia gli standard britannici che quelli americani, nonché gli standard di prova di resistenza residua comeASTM D7608,ASTM D6467(confermare con il produttore).

Altri standard rilevanti:

• ISO 17892-10(Prova di taglio diretto)
• AASHTO T-236
• EN 1997-2(Eurocodice 7)

Specifica

Nota: sebbene il nome del modello BTU-DDS-10F includa "10F", la tabella elenca ancora la forza normale e la forza di taglio orizzontale come 5 kN – potrebbe trattarsi di un errore di battitura; verificare con il produttore le specifiche effettive.

Dettaglio

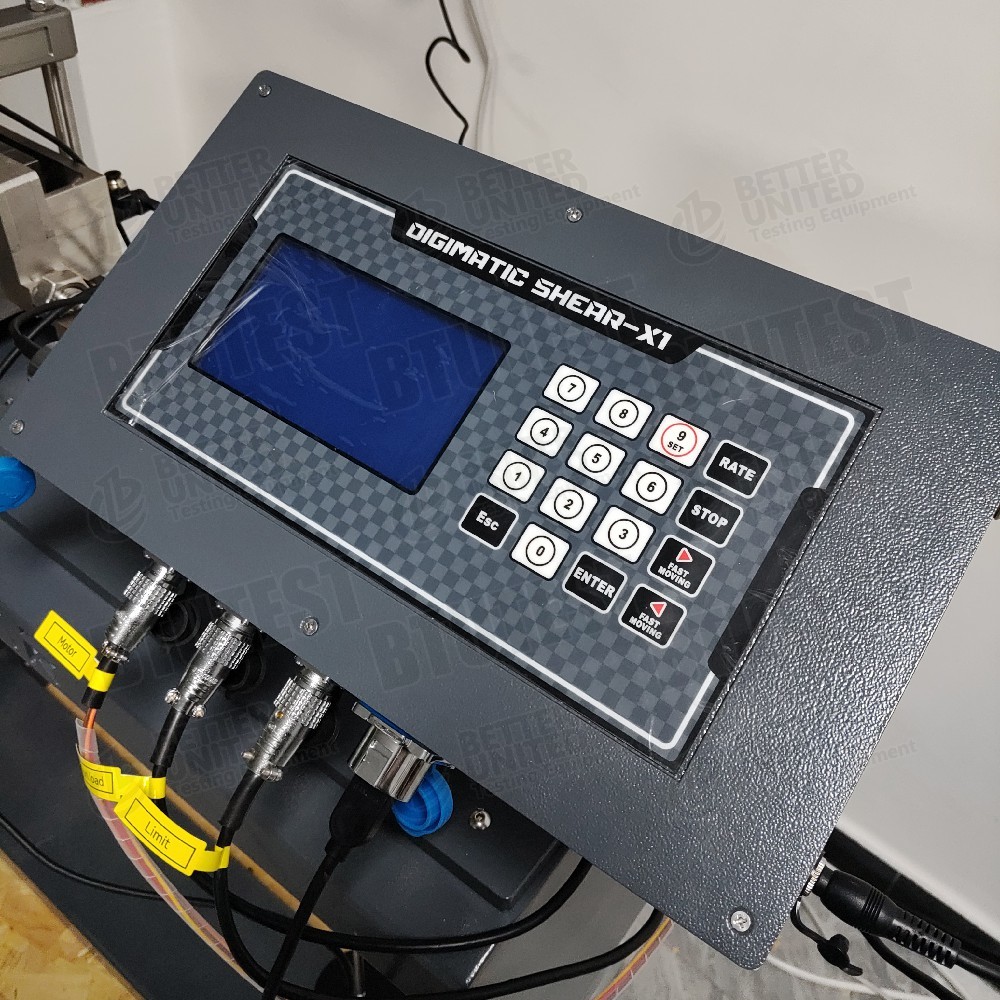

• Sistema di controllo a microprocessore– Velocità di prova programmabile, pausa, reset; Comunicazione USB 3.0 con il computer.
• Ritorno veloce alla posizione iniziale– Riporta automaticamente la scatola di taglio nella posizione iniziale dopo una prova o durante la cesoiatura dei residui, migliorando la comodità.
• Compatibilità doppio standard– British Standard (DDS-10) utilizza provini quadrati (60×60 o 100×100 mm); Lo standard americano (DDS-5) utilizza campioni rotondi (Φ61,8×20 mm).
• Modelli residui completamente automatici (DDS-5F/10F)– Caricamento servoa circuito chiuso, taglio alternativo automatico per test di resistenza residua.
• Caricamento a leva (DDS-10/5)– Caricamento del peso tradizionale, semplice e affidabile, ma richiede modifiche manuali del peso.
• Ampio intervallo di velocità di taglio– 0,00001–9,99999 mm/min, coprendo il taglio da lento a veloce.
• Grande spostamento di taglio– Fino a 25 mm, molto più grande del taglio diretto convenzionale (6‑8 mm), adatto per prove di resistenza residua che richiedono grandi spostamenti.
• Moduli opzionali– Attrito di interfaccia (struttura del terreno, geosintetici) e controllo della temperatura (intervallo da confermare).
• Moduli software– Consolidamento standard, taglio standard, taglio veloce, taglio ciclico, taglio reologico diretto, ecc.

Applicazione

• Prova di resistenza residua– Determinare la resistenza al taglio residua (cᵣ, φᵣ) dei terreni della zona di scorrimento, della sgorbia, ecc., sottoposti a grandi spostamenti.
• Prove convenzionali di taglio diretto– Taglio veloce, taglio consolidato, taglio lento per ottenere la massima resistenza.
• Taglio ciclico– Simulare il degrado della resistenza in caso di terremoto o carico delle onde.
• Taglio reologico diretto– Studiare il comportamento al creep a lungo termine dei suoli.
• Attrito dell'interfaccia– Con il modulo opzionale, testare terreno-calcestruzzo, terreno-geomembrana, ecc., angoli di attrito dell'interfaccia.
• Prove a temperatura controllata– Con il modulo di temperatura opzionale, studia gli effetti della temperatura sulla resistenza al taglio.
• Conformità agli standard internazionali– Conforme a BS 1377 e ASTM D3080, adatto a progetti nazionali e internazionali.

Vantaggi

• Conformità a più standard– Modelli dedicati British e American Standard, oltre a modelli residui generali completamente automatici.
• Ampio spostamento di taglio (25 mm)– Più adatto per prove di resistenza residua rispetto al taglio diretto convenzionale (6‑8 mm).
• Servo ad anello chiuso completamente automatico (modelli F)– Cesoia alternativa automatica senza intervento manuale, controllo preciso del percorso di sollecitazione/deformazione.
• Ampio intervallo di velocità di taglio– 0,00001–9,99999 mm/min continuo, dallo scorrimento viscoso al taglio veloce.
• Interfaccia USB 3.0– Trasferimento dati ad alta velocità, funzionalità di controllo remoto.
• Funzione di reso veloce– Migliora l’efficienza, soprattutto per la cesoiatura residua multistadio.
• Software modulare– I moduli di consolidamento, taglio, ciclici e reologici possono essere combinati secondo necessità.
• Espandibilità– Moduli di interfaccia opzionali per il controllo della frizione e della temperatura.

Cosa scegliere

Seleziona il modello in base ai requisiti del test:

Nota: la differenza principale tra DDS-5F e DDS-10F potrebbe essere la dimensione del campione (DDS-5F per campioni americani rotondi, DDS-10F per campioni britannici quadrati), ma la tabella non è chiara: verificare con il produttore.

Flusso del processo

Esempio:Prova di resistenza residua su argilla satura (taglio alternativo) utilizzando l'apparecchio di taglio diretto residuo completamente automatico (BTU-DDS-5F)

• Preparazione del campione
  • Tagliare il campione di argilla indisturbato o rimodellato utilizzando un anello da taglio Φ61,8×20 mm; saturare.
  • Misurare il contenuto e la densità iniziali dell'acqua.

• Installazione del campione

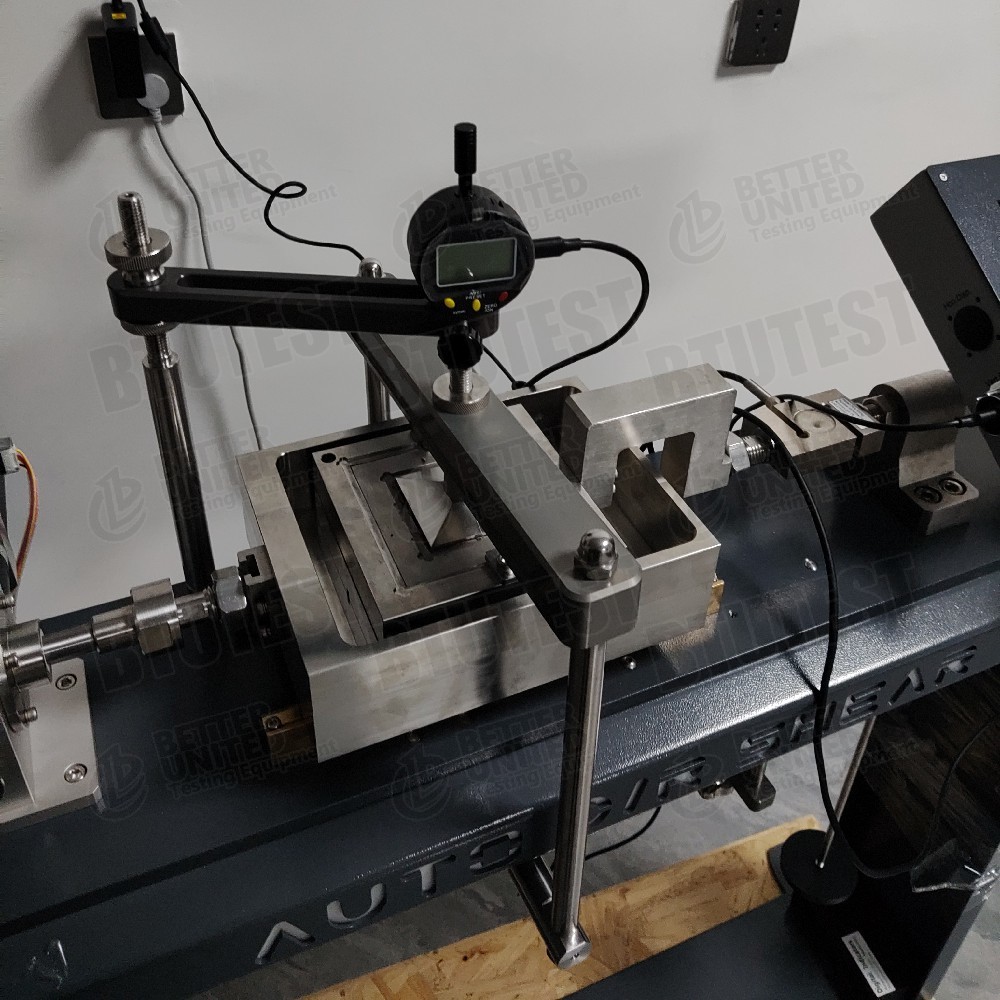

  • Posizionare il campione nella scatola di taglio inferiore, installare la scatola superiore, le pietre porose e la piastra di carico.
  • Posizionare la scatola di taglio nel telaio di carico a taglio diretto, collegare le aste di carico normali e orizzontali.
  • Installare i sensori di spostamento (orizzontali e verticali).

• Applica uno stress normale
  • Applicare la sollecitazione normale target (ad esempio, 100 kPa) tramite il sistema servo a circuito chiuso.
  • Registrare lo spostamento normale fino a quando il consolidamento è stabile (condizione drenata).

• Imposta i parametri di taglio
  • Selezionare “modulo di taglio residuo” o “modulo di taglio alternativo”.
  • Impostare la velocità di taglio (ad esempio, 0,5 mm/min).
  • Impostare il limite di spostamento di taglio in avanti (ad esempio, 10 mm).
  • Impostare il limite di spostamento del taglio inverso (ad esempio, 10 mm) e il numero di cicli (ad esempio, 5).
  • Scegliere la modalità di controllo: controllo della deformazione (tipico).

• Inizia il taglio alternativo
  • Il servosistema orizzontale spinge in avanti la scatola di taglio; dopo aver raggiunto il limite avanti, inverte automaticamente.
  • Il software registra la forza di taglio, lo spostamento e il tempo per ciascun semiciclo in tempo reale.
  • Tracciare la curva sforzo di taglio-spostamento (cicli multipli).

• Condizione di arresto
  • Si arresta automaticamente quando viene completato il numero di cicli preimpostato o si stabilizza lo stress di taglio (raggiungimento della resistenza residua).

• Smontaggio e pulizia
  • Scaricare la forza normale, rimuovere il campione, pulire la scatola di taglio.

• Elaborazione dei dati
  • Il software identifica automaticamente lo stress di taglio di picco (primo ciclo) e lo stress di taglio stabilizzato (residuo) per ciascun semiciclo.
  • Per prove a diverse sollecitazioni normali, tracciare l'inviluppo della resistenza residua per calcolare cᵣ e φᵣ.
  • Genera rapporto di prova.

Per modelli con caricamento a leva (DDS-10/5): La sollecitazione normale viene applicata manualmente utilizzando i pesi; durante la tosatura è necessaria la registrazione manuale o un registratore di dati esterno.

Riepilogo:Questa serie offre apparecchi per taglio diretto con caricamento a leva British Standard (campione quadrato), American Standard (campione rotondo), nonché apparecchi per taglio diretto dei residui servocomandati a circuito chiuso completamente automatici (5F/10F). I modelli completamente automatici supportano il taglio alternativo di grande spostamento per le prove di resistenza residua. Tutti i modelli possono essere equipaggiati opzionalmente con moduli di controllo della frizione e della temperatura dell'interfaccia e presentano ricchi moduli di test software. La selezione dovrebbe basarsi sulla forma del provino, sulla conformità a standard specifici, sulla necessità di prove di taglio residuo completamente automatiche e sulla necessità di una forza di taglio maggiore (10 kN).
