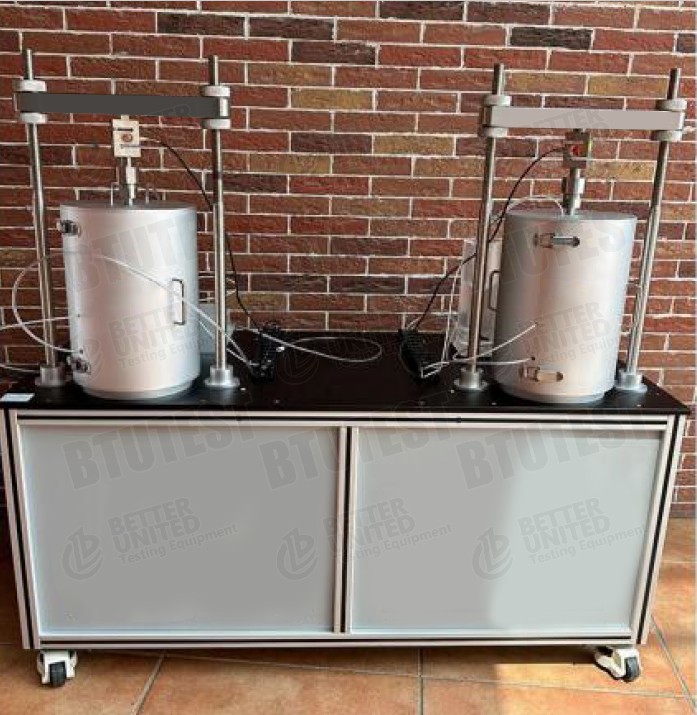

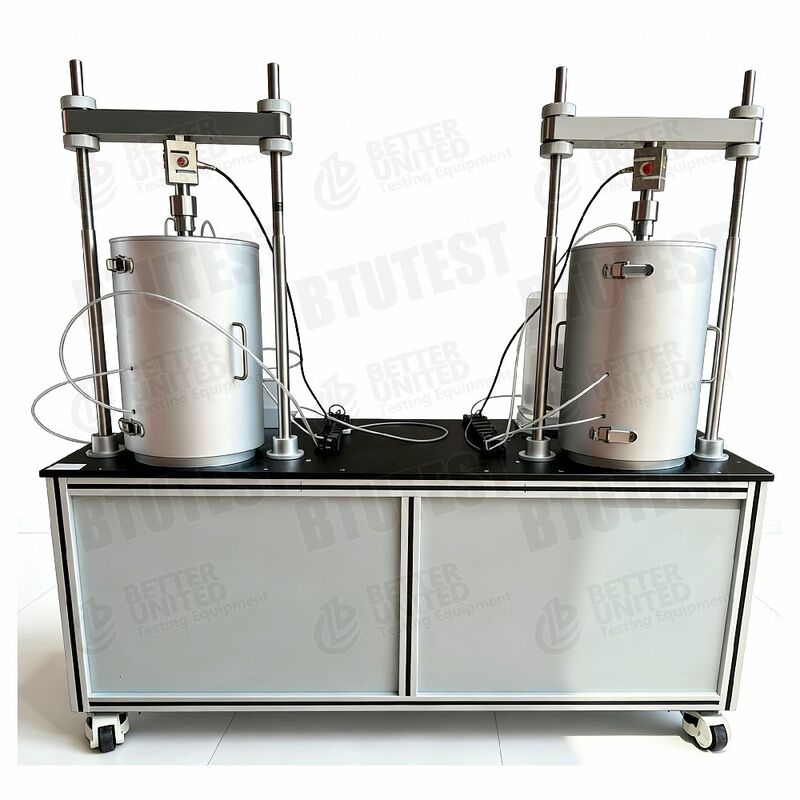

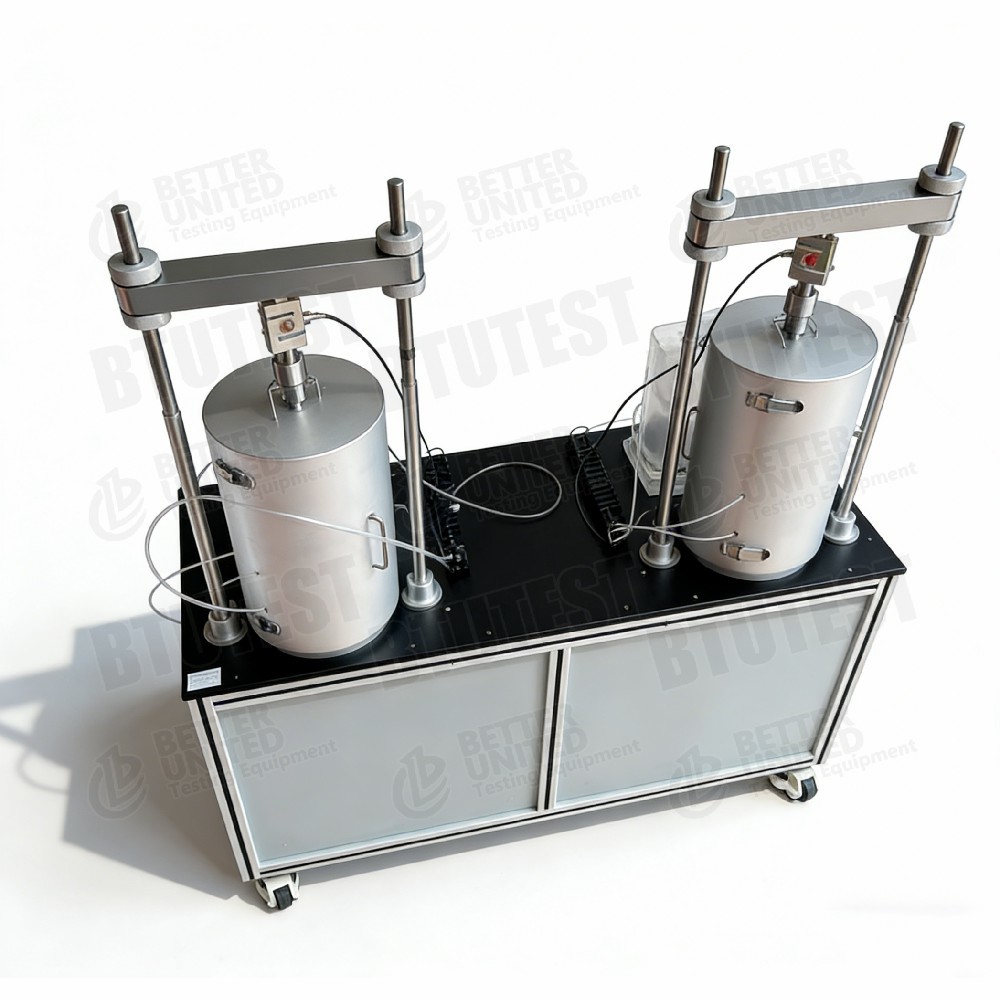

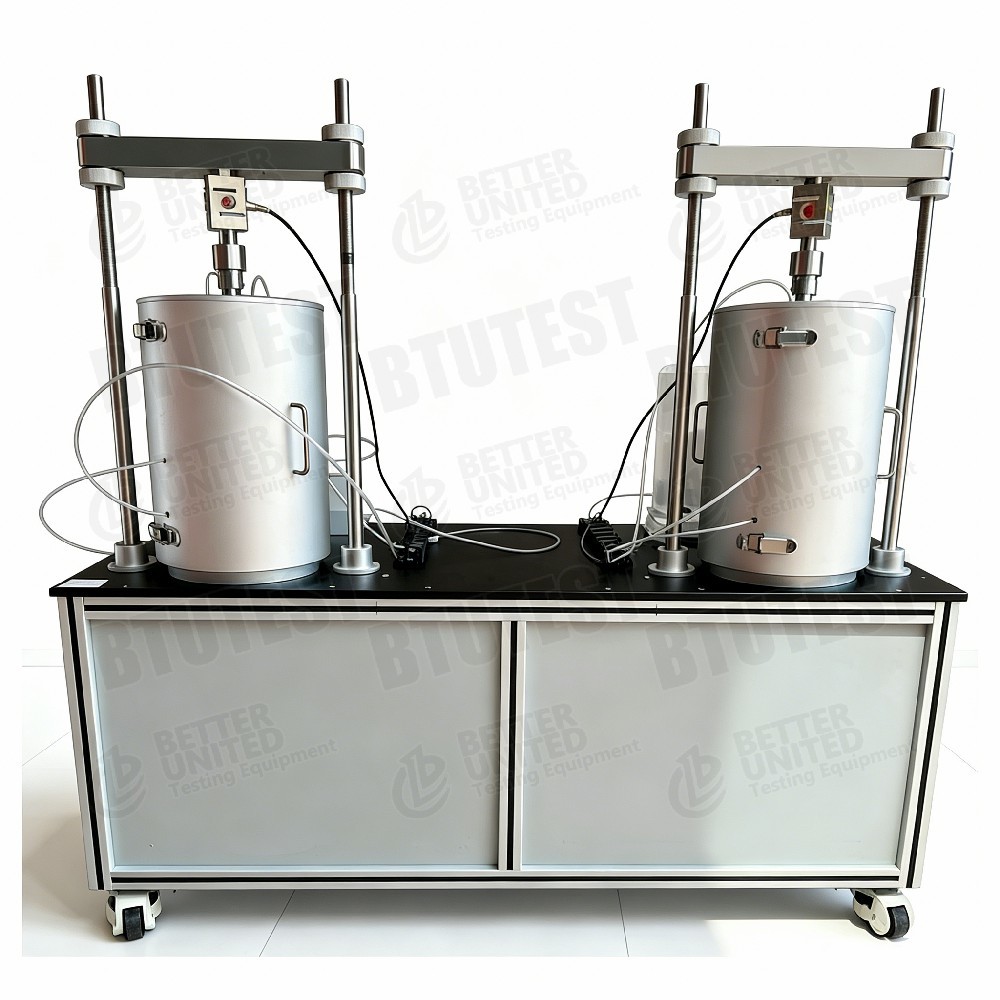

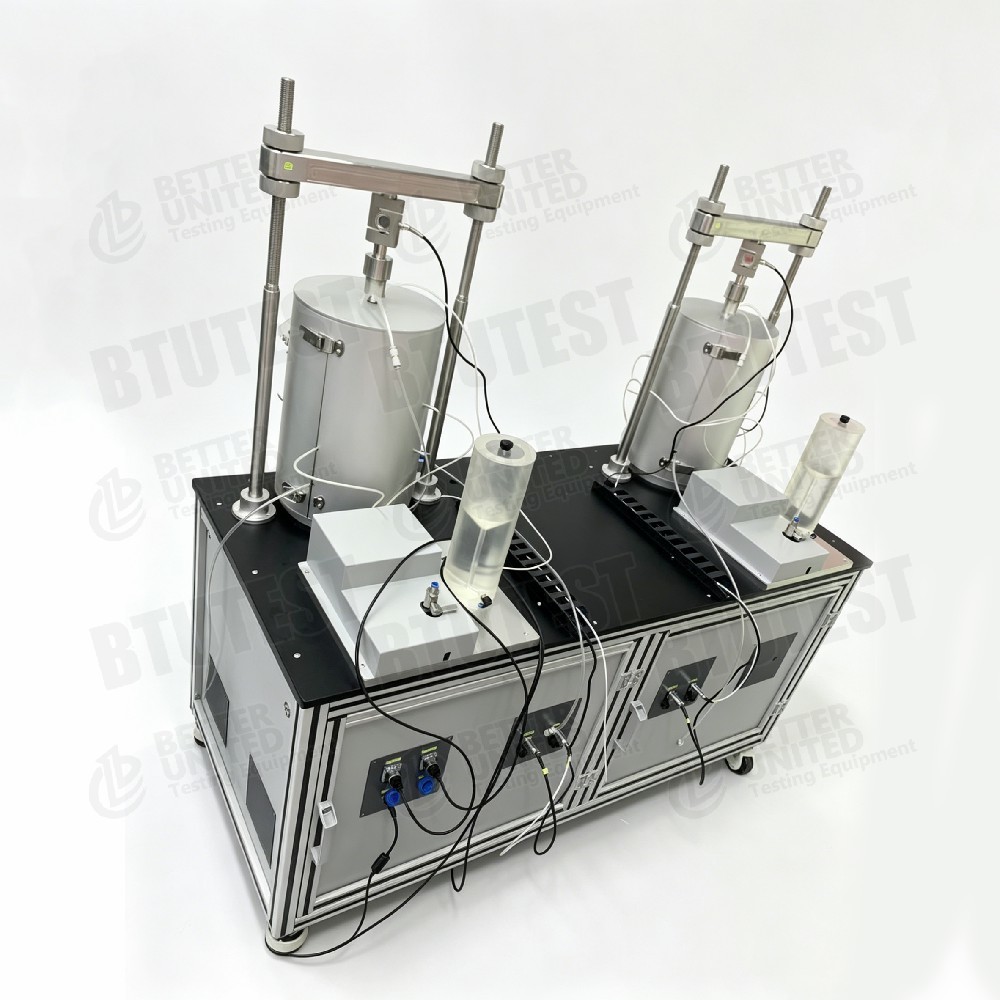

Apparato triassiale automatico per terreno insaturo a temperatura controllata

Descrizione di prodotto

1. Descrizione

Questa apparecchiatura è aApparato triassiale per terreno insaturo a temperatura controllata completamente automatico (funzionalità multiunità), modelloBTU-TTS-1UT. Si tratta di un dispositivo specializzato che integra un sistema di controllo della temperatura in un apparato triassiale del terreno insaturo, consentendo complesse prove accoppiatepercorso di stress, controllo della temperatura e cicli di asciugatura-bagnatura. Il sistema adotta una cella di pressione a doppia camera, controller di pressione/volume ad alta precisione e software di controllo quadridimensionale (stress assiale, stress radiale, pressione dell'aria nei pori, pressione dell'acqua nei pori). È adatto per lo studio del comportamento accoppiato termo-idro-meccanico nell'ingegneria geotecnica ambientale.

2. Standard di prova

ILBTU-TTS-1UT Apparato triassiale per terreno insaturo a temperatura controllata completamente automatico (funzionalità multi-unità)è progettato e prodotto per soddisfare o superare i requisiti dei seguenti standard internazionali più recenti:

• ASTM D6836-25— Determinazione della curva caratteristica dell'acqua del suolo (SWCC).
• ASTM D5298-16— Misurazione del potenziale del suolo (aspirazione) mediante carta da filtro
• ASTM D3999-11— Modulo e proprietà di smorzamento dei terreni utilizzando l'apparato triassiale ciclico (include terreni insaturi)
• ASTM D7012-23— Resistenza alla compressione e moduli elastici al variare delle sollecitazioni e delle temperature
• ASTM D4767-11(2020)— Prova di compressione triassiale consolidata non drenata (CU).
• ASTM D7181-20— Prova di compressione triassiale drenata consolidata (CD).
• ASTM D2850-26— Prova di compressione triassiale non consolidata-non drenata (UU).
• ISO 17892-9:2018— Prove consolidate di compressione triassiale su terreni saturi d'acqua
• ASTM D2434-26— Permeabilità del carico costante dei terreni a grana grossa
• ASTM D5084-24— Conducibilità idraulica mediante permeamento di parete flessibile
• EN ISO 17892-8:2018— Prova triassiale non consolidata non drenata (europea)
• BS 1377-7:1990— Prove di resistenza al taglio (sollecitazione totale/percorso di sollecitazione)

3. Specifica (parametro)

Moduli software: Acquisizione dati, consolidamento del terreno insaturo, test triassiale della deformazione del terreno insaturo, percorso di stress del terreno insaturo, controllo quadridimensionale, creep triassiale del terreno insaturo, modulo di prova del ciclo di asciugatura-bagnatura, attrezzatura per prove di controllo della temperatura.

4. Dettaglio (dettagli tecnici)

• Cella di pressione a doppia camera: Progettato per test del ciclo di asciugatura-bagnatura, consente il caricamento indipendente o simultaneo delle camere interna ed esterna durante i processi di asciugatura e bagnatura.
• Controllo quadridimensionale: Il software può controllare in modo indipendente la sollecitazione assiale, la sollecitazione radiale (pressione della cella), la pressione dell'aria nei pori e la pressione dell'acqua nei pori, ottenendo veri test accoppiati multi-campo.
• Controller del volume ad alta precisione: I controller dell'acqua cellulare e interstiziale hanno una risoluzione di 1kPa e una precisione assoluta di ±1kPa; Il regolatore della pressione dell'aria dei pori ha una precisione di ± 1 kPa e una risoluzione di 0,1 kPa.
• Sistema di caricamento assiale: Spinta massima 10kN, precisione ±0,1% FS; intervallo di velocità 0,00001~10 mm/min, corsa 100 mm, con funzione di avanzamento/riavvolgimento rapido.
• Sistema di controllo della temperatura: -5℃ ~ +100℃, precisione ±0,1℃, in grado di simulare congelamento-scongelamento, temperatura elevata, temperatura costante e altre condizioni termiche.
• Modulo ciclo asciugatura-bagnatura: Supporta cicli di essiccazione (aumento della pressione dell'aria/diminuzione della pressione dell'acqua) e di bagnatura (diminuzione della pressione dell'aria/aumento della pressione dell'acqua), combinati con percorso di stress e controllo della temperatura – adatto per la geotecnica ambientale climatica.
• Capacità di più unità: suggerisce la possibilità di collegare più celle di pressione in parallelo per eseguire test simultanei su più campioni.

5. Applicazione

• Ingegneria geotecnica ambientale: risposta meccanica del terreno a cicli accoppiati essiccamento-bagnatura e variazioni di temperatura
• Cambiamenti climatici e infrastrutture: effetti dei cicli pioggia-evaporazione su pendii, sottofondi, coperture di discariche
• Studi sul congelamento-scongelamento: comportamento del terreno insaturo a temperature inferiori allo zero (-5℃)
• Materiali tampone per il deposito dei rifiuti nucleari: accoppiamento termo-idro-meccanico (es. bentonite)
• Trattamento di fondotinta in regioni calde e umide: resistenza e deformazione del suolo ad alta temperatura e alta umidità
• Pali energetici e pompe di calore geotermiche: influenza della temperatura sulle proprietà meccaniche dell'interfaccia palo-terreno
• Didattica e ricerca d'avanguardia: istruzione e ricerca sulla meccanica del suolo accoppiata multicampo

6. Vantaggi

• Ampio intervallo di temperature: -5℃ ~ +100℃, coprendo sia scenari di gelo-disgelo che di alta temperatura
• Apparecchio triassiale per terreno insaturo a temperatura controllata veramente completamente automatico: nessun intervento manuale richiesto per i percorsi di temperatura e aspirazione
• Cella di pressione a doppia camera: specificatamente studiato per cicli di asciugatura-bagnatura, misurazione accurata della variazione di volume
• Controllo indipendente quadridimensionale: sollecitazione assiale, pressione cellulare, pressione dell'aria interstiziale, pressione dell'acqua interstiziale - ciascuno controllato in modo indipendente
• Sensori e controller ad alta precisione: precisione della pressione ±1kPa, precisione della spinta ±0,1% FS
• Ricchi moduli software: comprende consolidamento, deformazione triassiale, percorso tensionale, creep, cicli di asciugatura-bagnatura, controllo della temperatura
• Capacità di più unità: supporta la connessione parallela di più celle di pressione per una maggiore efficienza dei test
• Disco ceramico importato: Valore di ingresso dell'aria elevato di 500 kPa, prestazioni stabili

8. Cosa scegliere (guida alla selezione)

9. Flusso del processo

• Preparazione del campione→ Preparare un campione di terreno insaturo di Ø39,1 mm × H80 mm
• Installare il disco ceramico e il campione→ Installare il disco ceramico con ingresso d'aria alto (presaturato) e posizionarlo nella cella a pressione a doppia camera
• Imposta la temperatura→ Imposta la temperatura target (ad esempio, -5 ℃ o +60 ℃); attendere che la temperatura si stabilizzi (precisione ±0,1℃)
• Equilibrio di saturazione e aspirazione→ Applicare la pressione dell'aria interstiziale e la pressione dell'acqua interstiziale utilizzando la tecnica di traslazione dell'asse per raggiungere l'aspirazione matriciale target
• Cicli di asciugatura-bagnatura (opzionali)→ Eseguire l'asciugatura (aumento della pressione dell'aria/diminuzione della pressione dell'acqua) e la bagnatura (diminuzione della pressione dell'aria/aumento della pressione dell'acqua) secondo una sequenza programmata; registrare le variazioni di volume e contenuto di acqua
• Fase di consolidamento→ Applicare la pressione netta della cella; registrare la variazione del volume
• Fase di taglio o percorso di stress→ Eseguire il taglio della deformazione costante o il percorso di sollecitazione personalizzato (controllo quadridimensionale)
• Fase di creep (opzionale)→ Mantenere uno stress costante; registrare la deformazione da scorrimento
• Acquisizione dati→ Registra tutto: sollecitazione assiale, sollecitazione radiale, pressione dell'aria interstiziale, pressione dell'acqua interstiziale, variazione di volume, temperatura, spostamento, forza assiale
• Post-elaborazione→ Il software genera curve sforzo-deformazione, diagrammi del percorso di aspirazione, curve degli effetti del ciclo di asciugatura-bagnatura, curve di influenza della temperatura, ecc.
• Estensione per più unità (se applicabile)→ Se si utilizza un sistema multi-unità, condurre test paralleli o comparativi su più campioni contemporaneamente
