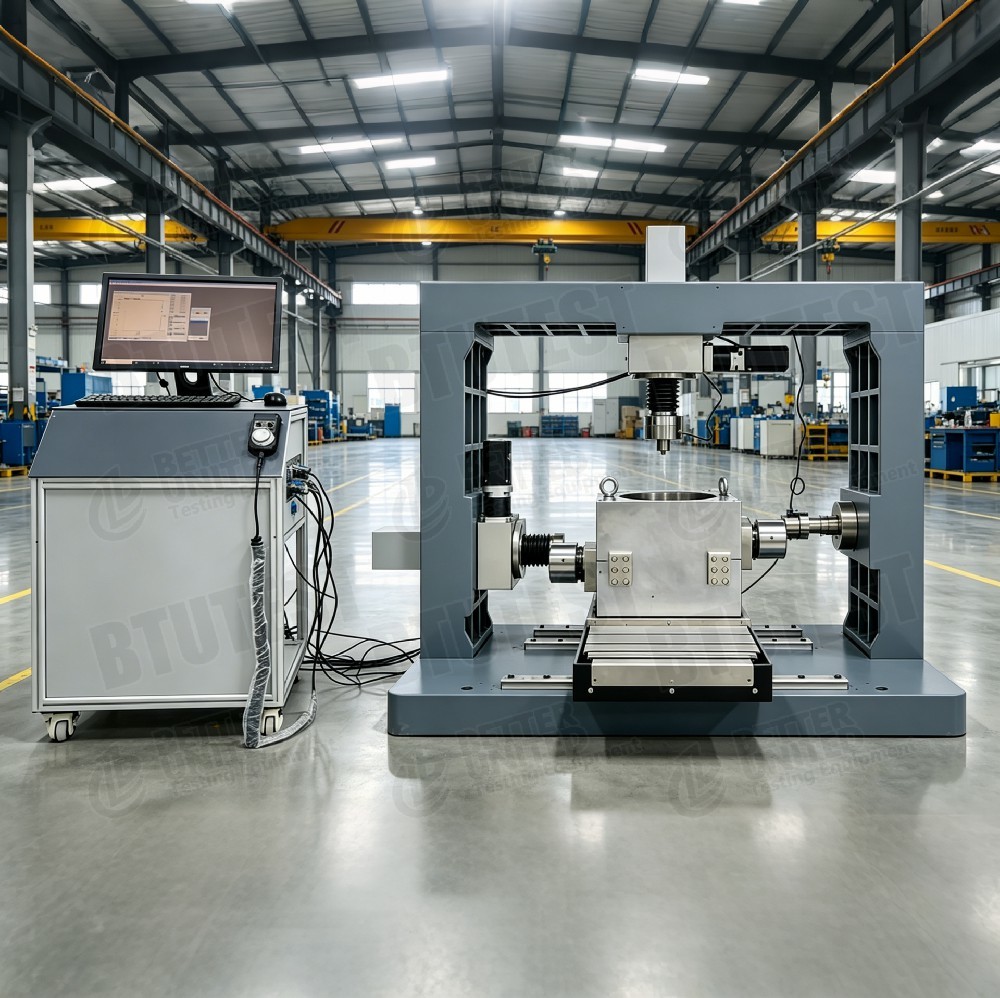

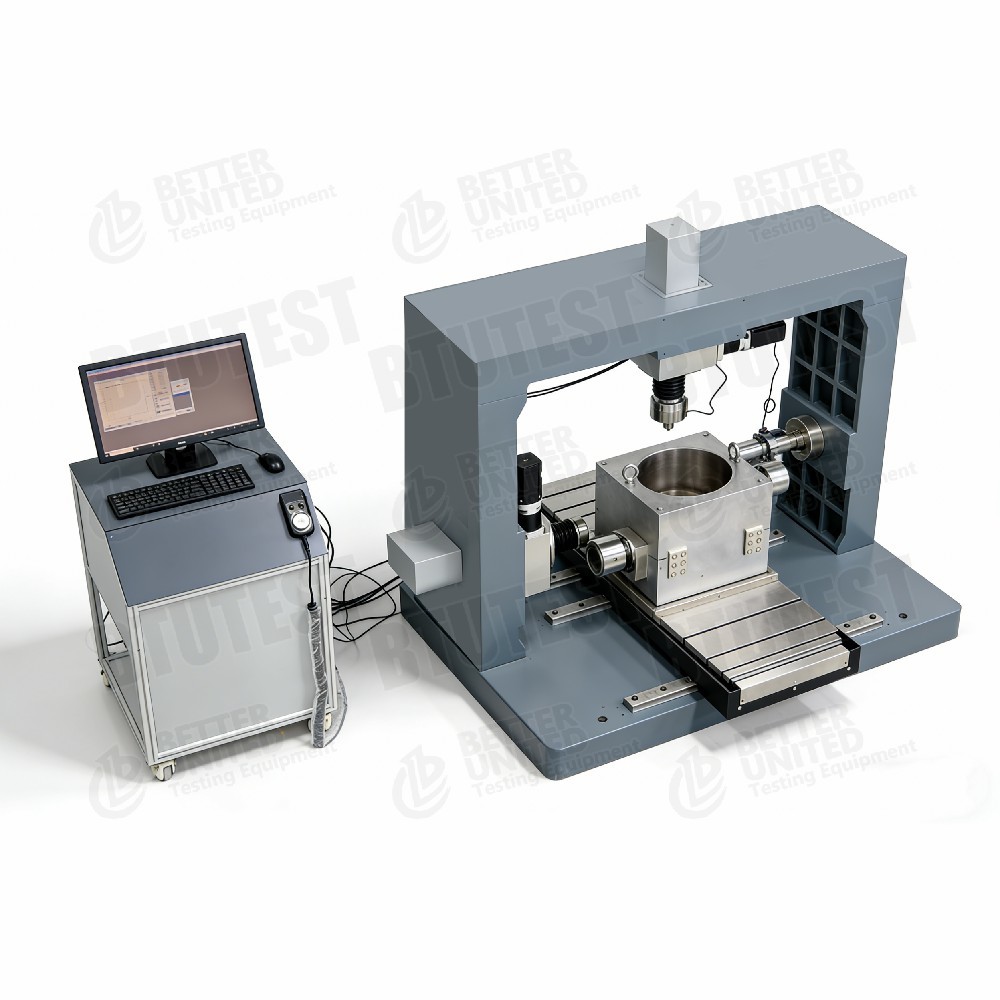

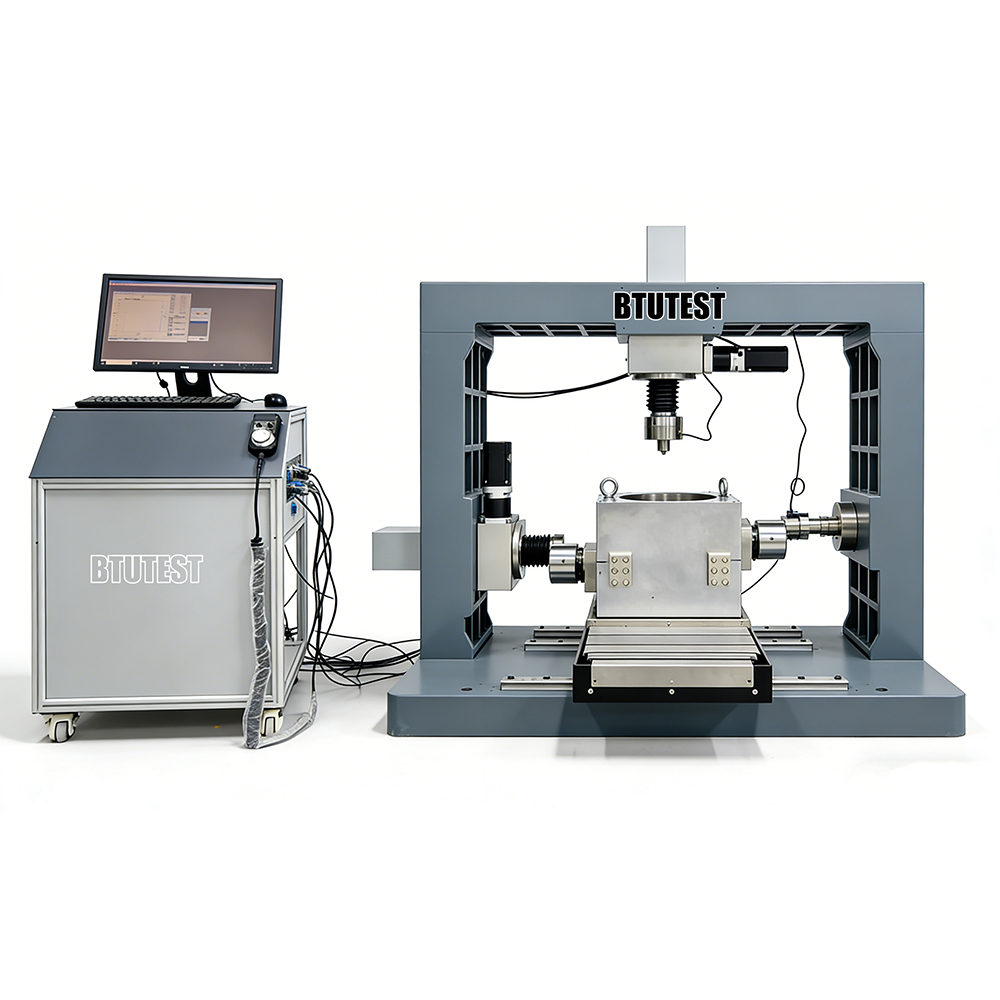

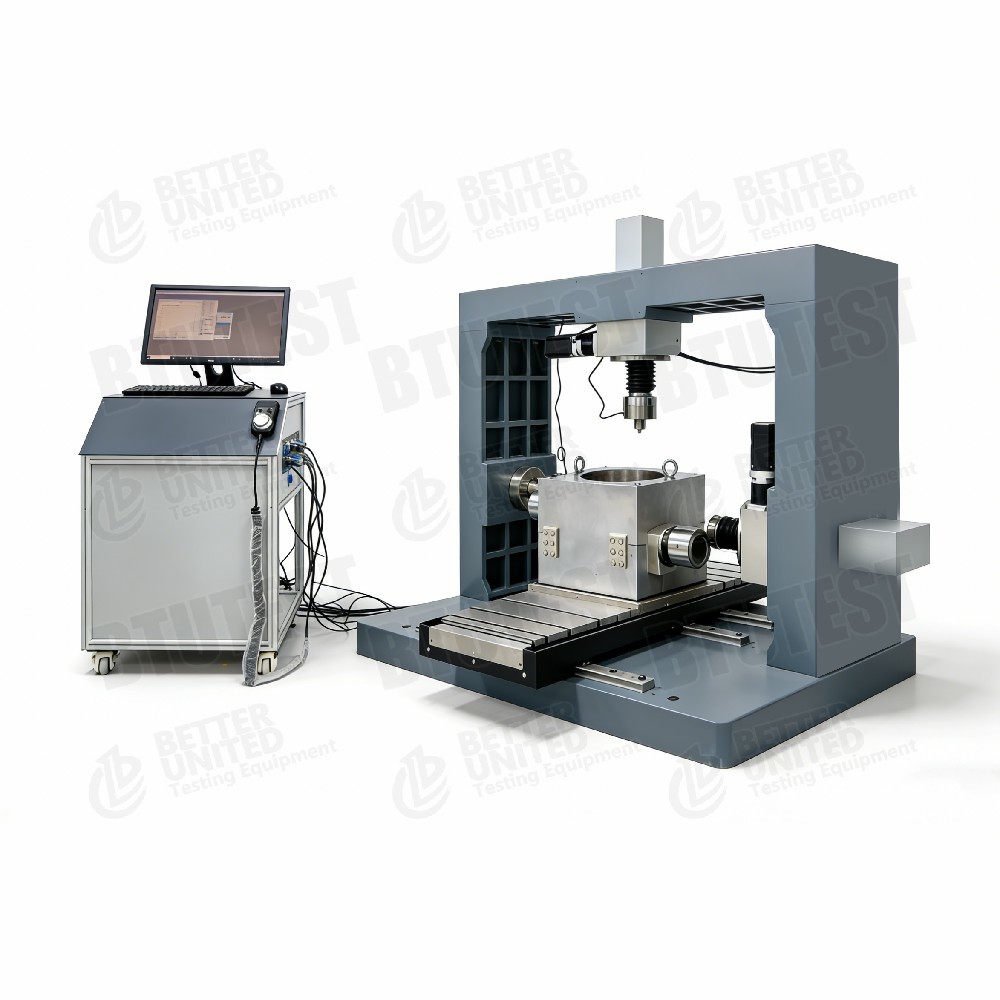

Apparecchio di taglio semplice per taglio diretto di grandi dimensioni

Descrizione di prodotto

Grandi apparecchi per taglio diretto / semplici apparecchi per taglio

Descrizione

Questa serie è composta da:grandi apparecchi di taglio diretto / semplici apparecchi di taglioprogettati per la prova di taglio di terreni a grassi grossolani, di imballaggi di roccia, di geosintesi, di interfacce tra le strutture del suolo e di altri campioni di grandi dimensioni.L'apparecchiatura utilizza un telaio di reazione a portiera staccabile e offre vari intervalli di forza e opzioni di dimensioni del campioneI principali modelli sono:

Primo gruppo (grandi apparecchi di taglio diretto / semplici apparecchi di taglio)

• BTU- DDS-100: classe 100 T (1200 kN), campione massimo L.750×B.750×H.400 mm
• BTU- DDS-40FM: classe 40 T (400 kN), campione Ø500×H.300 mm o 300×300×300 mm
• BTU- DDS-35FM.: classe 20 T (200 kN), campione 300×300×300 mm o 200×200×200 mm

Secondo gruppo (Apparecchi di taglio diretto di grandi dimensioni completamente automatici)

• BTU- DDS-35F.: classe 20 T (200 kN), campione 300/150/200/100 mm
• BTU- DDS-45F: classe 40 T (400 kN), campione 500 mm (quadrato o rotondo)

Caratteristiche comuni:

• Capaci di consolidamento standard, taglio standard, taglio veloce, taglio reciproco, taglio ciclico, taglio diretto reologico, taglio semplice, ecc.
• Equipaggiato con unità di acquisizione dati multicanale e software di acquisizione/elaborazione Windows.
• Velocità di taglio orizzontale regolabile in modo continuo (0,00001~10 mm/min).
• Aggiornamenti opzionali: taglio di interfaccia, taglio semplice, controllo della temperatura, ecc.

Norme di prova (internazionali)

• ASTM D3080(prova di taglio diretto)
• ASTM D5321(Scartamento diretto dell'interfaccia geosintetica-suolo)
• ASTM D6243(Resistenza al taglio dell'interfaccia geosintetica-suolo)
• ASTM D3080-04(Trascinamento diretto su larga scala per terreni a granello grossolano)
• ASTM D6528(semplice prova di taglio)
• ISO 17892‐10(prova di taglio diretto)
• BS 1377-7(prova di taglio diretto)
• EN 1997‐2(Eurocodice 7 ¢ Parte 2)

La serie soddisfa i requisiti di queste norme per campioni di grandi dimensioni, terreni a grana grossolana, taglio di interfaccia e prove di taglio semplici.

Specificità

Sulla base delle due schermate, i parametri di ciascun modello sono riassunti come segue (alcuni dati combinati da entrambe le immagini):

> Nota: la capacità del fotogramma BTU-DDS-35FM è scritta come 1200 kN ma il carico verticale è di soli 200 kN – probabilmente un errore di battitura; la capacità effettiva del fotogramma dovrebbe corrispondere alla capacità di carico.

Detali

• Cornice di reazione staccabile per portiere¢ Facile da trasportare e da installare in loco; adatto a grandi esemplari e carichi elevati.
• Dimensioni multiple dei campioni Da 100 mm a 750 mm di lunghezza/diametro laterale, che coprono terreni grossolani e roccia che non possono essere testate in celle triassiali convenzionali.
• Sistema di sollevamento delle scatole da taglio- sollevamento elettrico per il modello più grande (100 T), sollevamento manuale o blocco a catena per i modelli medi, per facilitare la movimentazione di scatole da taglio pesanti.
• Celle di carico ad alta precisioneL'accuratezza ± 0,1% FS garantisce misure precise a grandi tonnellate.
• Largo intervallo di velocità senza passaggio¥ 0,00001 ¥ 10 mm/min, in grado di simulare la scorrevolezza fino alla rasatura rapida.
• capacità di taglio semplice¢ Alcuni modellisupportare semplici prove di taglio utilizzando scatole di taglio per anelli di impilazione.
• Moduli software ricchi- includere consolidamento standard, taglio standard, taglio reciproco, taglio rapido, taglio ciclico, reologia, taglio semplice, ecc.; gli utenti possono combinare le misure necessarie.
• Migliorare la flessibilità aggiornamenti software (moduli di accoppiamento) e opzioni hardware (interfaccia di taglio, controllo della temperatura) disponibili.

Applicazione

• Terreni a grassi grossolani e pietraio¢ Determinare i parametri di resistenza al taglio per dighe alte, sottoclassi, discariche di rifiuti minerari e altre piene ingegneristiche su larga scala.
• Interfacce struttura-suolo- studiare le caratteristiche di attrito del suolo di pila, del suolo delle pareti di contenimento, del suolo dei tubi, ecc. (si richiede un modulo di taglio dell'interfaccia opzionale).
• Geosintesi¢ La resistenza al taglio delle interfacce tra geotessili, geomembrane, geogrid e suolo.
• Semplici prove di taglioSimulazione di semplici stati di stress da taglio per studiare l'anisotropia del suolo o la risposta ciclica.
• Taglio reciproco e ciclico- valutare il degrado della resistenza e la resistenza residua sotto carico ripetuto (ad esempio, terremoti, onde).
• comportamento reologico- Si arrampicano sotto carico continuo.
• Prova di tonnellaggio elevato¢ Fino a 1200 kN di forza verticale, adatta per interfacce rocciose ad alta resistenza o grossi massi.

Vantaggi

• Alta capacità e grande dimensione¢ Fino a 1200 kN di forza e campione 750×750×400 mm, che consente di testare direttamente i riempimenti in campo e di evitare gli effetti di scala.
• Cornice modulare¢ costruzione staccabile per un facile trasporto e installazione, adatta a spazi limitati di laboratorio o per l'uso in loco.
• Alta precisione di misura Celle di carico ±0,1% FS, risoluzione dello spostamento fino a 0,001 mm (1 μm).
• Prova multifunzioneUna macchina può eseguire taglio diretto, taglio semplice, taglio reciproco, taglio ciclico, reologia, ecc.
• Ampia gamma di velocitࢠDa un sollevamento estremamente lento a un taglio veloce, che soddisfa vari standard.
• Acquisizione e elaborazione automatizzateIl software Windows raccoglie automaticamente dati, visualizza curve in tempo reale e calcola i parametri di resistenza.
• Espandibilitࢠopzionale taglio dell'interfaccia, controllo della temperatura, moduli di accoppiamento per le future esigenze di ricerca.
• Robusto e sicuro¢ Un telaio di reazione robusto con protezione contro il sovraccarico.

Cosa scegliere

Selezionare il modello appropriato in base ai requisiti di prova:

Requisito	Modello raccomandato	Motivo
Esemplare più grande 750×750 mm, carico molto elevato (≥1000 kN)	BTU-DDS-100	1200 kN forza verticale/orizzontale, sollevamento elettrico
Esemplare fino a 500 mm, forza di 400 kN	BTU-DDS-40FM o DDS-45F	40FM supporta il taglio semplice; 45F è solo taglio diretto
Esemplare fino a 300 mm, forza di 200 kN	BTU-DDS-35FM o DDS-35F	35FM supporta il taglio semplice; 35F è solo il taglio diretto
Occorre un semplice taglio (anelli di impilamento)	DDS-100 / 40FM / 35FM	Questi modelli includono esplicitamente una semplice funzione di taglio
Necessità di taglio ciclico o reciproco	Supporto per tutti i modelli (moduli software)	Conferma che il software include il modulo richiesto
Necessità di taglio dell'interfaccia (struttura del suolo)	Qualsiasi modello con modulo di taglio dell'interfaccia opzionale	Richiede attrezzature aggiuntive
Necessità di controllo della temperatura (suolo congelato o alta temperatura)	Unità di controllo della temperatura opzionale /45	Verificare l'intervallo di temperatura con il costruttore
Bilancio limitato, campione ≤ 300 mm, forza ≤ 200 kN	BTU-DDS-35F	Buone prestazioni in termini di costi, funzioni complete
Ricerca su larga scala, massima flessibilità	BTU-DDS-100	Forza e dimensioni massime, più moduli di accoppiamento opzionali

> Nota: "FM" in DDS-40FM/35FM probabilmente sta per "Direct shear + Simple shear". DDS-35F/45F può supportare solo shear diretto (nessuna shear semplice).

Flusso di processo

Esempio:Prova di taglio diretto di grande pietra (BTU-DDS-100, campione 750×750×400 mm, tensione normale costante)

• Preparazione dei campioni
  • Preparare il materiale di riempimento di roccia in base alla gradazione del campo, controllare il contenuto di acqua, compatto in strati per la densità di riferimento.
  • Dimensioni del campione 750×750×400 mm; massa totale può essere di diverse tonnellate.
• Installazione di scatole da taglio
  • Utilizzare un sollevamento elettrico per posizionare la scatola di taglio inferiore sulla base del telaio.
  • Metti il campione nella scatola inferiore, livella la superficie.
  • Posizionare la scatola di taglio superiore e fissare la piastra di carico verticale.
• Installazione di sensori
  • Installare una cella di carico verticale (1200 kN) e una cella di carico orizzontale (1200 kN).
  • Installare sensori di spostamento verticali (molti, ad esempio uno ad ogni angolo) e sensori di spostamento orizzontali.
  • Collega il registratore dei dati al computer.
• Applicare lo stress normale
  • Applicare lo sforzo normale di destinazione (ad esempio 500 kPa, forza totale ≈ 0,5 MPa × 0,5625 m2 = 281 kN) tramite il sistema di carico verticale.
  • Avviare il software e registrare la deformazione verticale (consolidazione) fino a stabilizzazione.
• Impostare i parametri di taglio
  • Selezionare il modulo di taglio standard.
  • Impostare la velocità di taglio (ad esempio, 1 mm/min).
  • Impostare il limite di spostamento del taglio (ad esempio 50 mm o 6-10% della lunghezza laterale del campione).
  • Per il taglio reciproco, impostare il numero di cicli e l'ampiezza dello spostamento.
• Iniziate a tagliare
  • Avviare il sistema di carico orizzontale per spingere la scatola di taglio superiore (o inferiore).
  • Il software registra la forza di taglio orizzontale, lo spostamento orizzontale, lo spostamento verticale e il tempo in tempo reale.
  • Grafica della curva di spostamento della tensione di taglio.
• Condizione di arresto
  • Si arresta automaticamente quando si raggiunge lo spostamento prestabilito o dopo un chiaro calo della tensione di taglio.
• Disassemblaggio e pulizia
  • Scaricare la forza normale, ritirare il pistone orizzontale.
  • Sollevare la scatola superiore, rimuovere il campione, pulire la scatola.
• Trattamento dei dati
  • Il software calcola la tensione di taglio massima.
  • Per le prove a diverse sollecitazioni normali, tracciare l'involucro di Mohr-Coulomb per ottenere c e φ.
  • Se è stato eseguito un taglio reciproco, si ottiene la resistenza residua.
  • Generare il rapporto di prova.

> **Per semplici prove di taglio**: utilizzare una scatola di taglio a anello di impilamento, mantenere un volume costante (senza scarico) o un'altezza costante (senza scarico) durante il taglio e selezionare il modulo di taglio semplice nel software.

Riassunto:Questa serie di grandi apparecchi di taglio diretto/semplice copre le forze da 20 T a 100 T e le dimensioni dei campioni da 100 mm a 750 mm.per il taglio reciprocoÈ adatto per la sperimentazione su larga scala di terreni grossolani, riempimento roccioso, interfacce tra le strutture del suolo e la geosintesi.La selezione deve basarsi sulla dimensione massima del campioneBTU-DDS-100 è la configurazione di livello superiore per la ricerca ingegneristica su larga scala;DDS-35F/45F sono sistemi di taglio diretto completamente automatici convenientiLa serie FM fornisce inoltre una capacità di taglio semplice.
